Geeichte Wägebalken PCE-SD ... B Serie ( Klasse III)
Eichfähige Wägebalken bis 6.000 kg / Auflösung ab 0,1 kg / robuste Industrieausführung / Summierfunktion / Zählfunktion / Kontrollwiegefunktion / RS-232 Schnittstelle /
optional 4-20 mA Analogausgang bzw. LAN Schnittstelle

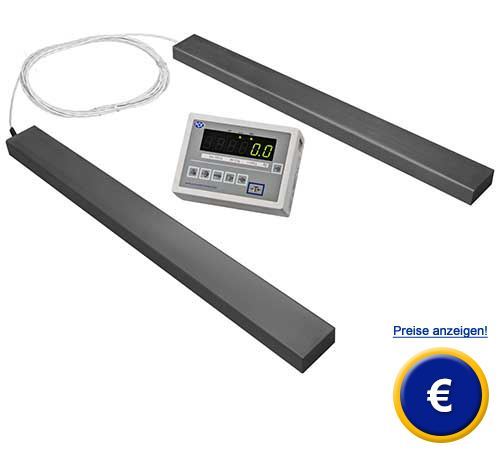

Die geeichten Wägebalken sind eichfähig und für den mobilen Einsatz vorgesehen. Durch die flexibel verschiebbaren Wägebalken, Kabellänge zwischen den beiden Wägebalken beträgt 4 m, sind die Industriewaagen gut zur Wiegung großer bzw. langer Objekte geeignet. Ebenso können auch "exotische" Palettengrößen, schnell und bequem, gewogen werden. Diese geeichten Wägebalken sind aus lackiertem Stahl gefertigt. Die Wiegedaten können auf dem externen Display (an 3,0 m Kabel) sehr gut abgelesen werden. Das Anzeigegerät der geeichten Wägebalken, kann auf einem Tisch aufgestellt oder an der Wand montiert werden. Weitere Funktionen der geeichten Wägebalken sind, Stückzählfunktion, Summierfunktion, min. / max. Anzeige, Filterfunktion, Tarafunktion, % Vergleichswiegung, Toleranzermittlung, Brutto / Netto Taste am Display uvm. Die integrierte RS-232-Schnittstelle erlaubt den Datenübertragung zu einem PC (Software-Paket, für die geeichte Wägebalken, ist optional erhältlich). Sollten Sie weitere Fragen zu den Wägebalken haben, schauen Sie auf die folgenden technischen Daten oder nutzen Sie unser Kontaktformular oder rufen Sie uns an: 02903 976 99 0. Unsere Techniker und Ingenieure beraten Sie sehr gerne bezüglich geeichte Wägebalken oder allen anderen Produkten auf dem Gebiet der Regeltechnik der Messgeräte oder der Waagen der PCE Deutschland GmbH.

- geeicht nach M III
- mehrere Wiegungen Summieren
- Prozent % Vergleichswiegung
- Filter (Reaktionszeit) einstellbar
- Tierwägungsfunktion
- Stückzählfunktion
- Ein Tarawert speicherbar
- Länge des Kabels zum Display: 3 m

- Kabellänge zwischen den Wiegebalken 4 m
- Rezepturmischwiegung
- Toleranzermittlung Gewicht min / ok / max
- einstellbare Automatische Abschaltung
- Brutto / Netto Taste am Display
- Menü frei einstellbar
- Wartungsfreie Komponenten
- Optional: USB, LAN, 4-20 mA, 0-10 V

Technische Daten

* Die Mindestlast, ist die Last, ab der die Eichbehörde die Genauigkeit prüft. Die geeichte Wägebalken zeigen auch kleinere Gewichte an, jedoch dürfen diese nicht im eichpflichtigen Verkehr verwendet werden.

Eichung

eichfähig nach Klasse M III (wird geeicht geliefert)

Tarierbereich

Mehrfachtara über den gesamten Wägebereich

Einschwingzeit

<3 s

Display

LED mit 20 mm Ziffernhöhe

Wägeeinheiten

kg / Stk. / lb

Schnittstelle

bidirektionale RS-232
Schnittstellenbeschreibung
optional USB oder LAN Schnittstelle

Einsatztemperatur

-10 ... +40 °C

Schutzart

IP 54

Stromversorgung

~230V, 50Hz, 8VA

Werden andere Abmessungen, Kabellängen oder Gewindebohrungen benötigt
so können wir diese bei unseren geeichten Wägebalken auch realisieren. Sprechen Sie uns an.

Lieferumfang
1 x geeichte Wägebalken, 1 x Display (an 3,0 m Kabel), 1 x Bedienungsanleitung

optional erhältliches Zubehör

Stativ
Das IP 65 Display, der geeichten Wägebalken, ist mit einer Universalhalterung versehen was Ihnen die Möglichkeit gibt das Display sicher an der Wand, auf dem Tisch oder auf dem optional erhältlichen ca. 80 cm hohen Edelstahl Stativ zu montieren.
Art.-Nr. PCE-M-STATIV

Schnittstellen
Da die meisten PC´s keine RS-232 Shnittstelle mehr haben, bieten wir die Möglichkeit die geeichten Wägebalken auch mit einer USB oder LAN Schnitsttelle zu bekommen.
RS-232 Schnittstelle Art.-Nr. AF-RS485-PCE
USB Schnittstelle Art.-Nr. AF-USB-S
LAN Schnittstelle Art.-Nr. AF-LAN-S

Software Procell
Die deutschsprachige Software kann eine Tastatureingabe simulieren und die Daten der geeichten Wägebalken z.B. direkt in Excel mit Zeit und Datum übertragen. Es besteht auch die Möglichkeit die Daten im Hintergrund als TXT Datei zu speichern. (Datenkabel nicht im Lieferumfang)
Art.-Nr. PCE-SOFT-Procell

USB Speicheradapter
Sollte kein PC oder Drucker an die geeichte Wägebalken angeschlossen sein, können die Wiegedaten mit Zeit und Datum als TXT Datei auf einem USB Stick gespeichert werden. Der Anschluss erfolgt durch die RS-232 Schnittstelle und der Adapter erfordert eine externe Stromversorgung (Netzteil inkl.)
Art.-Nr. PCE-USM

Analogausgang 4-20 mA bzw. 0-10 V
Der 16 Bit Analogausgang wandelt das Gewicht in mA oder V um, damit z.B. die SPS Steuerung entsprechend reagieren kann. Beispiel mit 4-20 mA: Wenn die geeichten Wägebalken 0 kg anzeigt liefert die Analogschnittstelle 4 mA und bei der Maximallast der Waage 20 mA. Die 20 mA / 10 V Grenze kann aber individuell eingestellt werden.
Art.-Nr. AF-4-20mA-PCE
Art.-Nr. AF-0-10V-PCE

Potenzialfreie Kontakte
Dieser Ausgang wird auch als OC bzw. galvanisch getrennter Ausgang bezeichnet. Das bedeutete das bei vorab eingestellten Gewichtsgrenzen z.B. MIN / OK / MAX, die geeichten Wägebalken bis zu drei Kontakte schalten kann. Die Schaltung kann als Impuls oder Dauersignal eingestellt werden.
Art.-Nr. AF-TSD

Drucker
Zum direkten Ausdruck der Ergebnisse aus der geeichten Wägebalken (z.B. zur Dokumentation der Wiegedaten). Die Auslieferung des Druckers erfolgt inkl. RS-232-Druckerkabel und 240 V-Netzadapter, die Papierbreite beträgt 112 mm. (1 Rolle inkl.)
Art.-Nr. PCE-BP 1

Signalampel
Mit dieser Signalleuchte können Sie die Grenzbereiche für alle sichtbar machen um die Unachtsamkeit des Personals auszuschließen. Ist das Gewicht unter der Untergrenze leuchtet eine gelbe Lampe, zwischen der Unter- und Obergrenze leuchte eine grüne Lampe und beim überschreiten der Obergrenze leuchtet eine rote Lampe.
Art.-Nr. PCE-CSD

RS-232-Kabel
Das serielle Kabel RS-232 ist ca. 1 m lang und hat die passende Pinbelegung 2-3 / 3-2 / 5-5 die für die bidirektionale Kommunikation der geeichten Wägebalken mit dem PC notwendig ist.
Art.-Nr. PCE-BDM-RS232

USB-Adapter
Hier handelt es sich um einen Adapter von RS-232 Schnittstelle Sub D 9 auf USB. Dazu wird aber noch ein serielles Kabel benötigt wo die Polung richtig geschaltet ist.
Art.-Nr. RS232-USB
