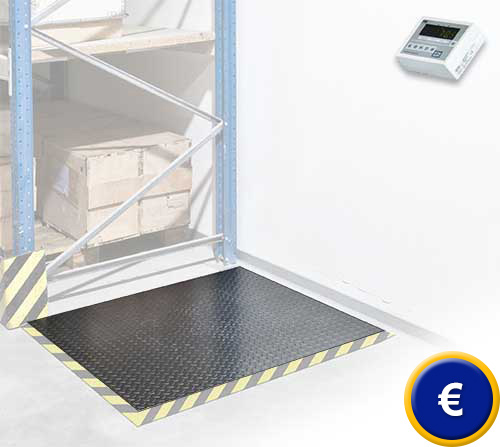

Eichfähige Einbau-Bodenwaage PCE-SD…F Serie Eichfähige Durchfahrwaage mit vielen Funktionen
geeichte Einbaubodenwaage bis 6.000 kg / Auflösung ab 0,5 kg / Wiegezellen IP67 /
Stückzählfunktion / Summierfunktion / RS-232 Schnittstelle / Waage aus lackiertem Stahl / Wiegeplatte abnehmbar / Einbaurahmen optional

Die eichfähige Einbaubodenwaage ist für den ebenen Einbau vorgesehen und wird auf Wunsch optional mit einem Einbaurahmen geliefert. Die Einbaubodenwaage wird nach Eichklasse III geeicht und ist für zwei Jahre für den eichpflichtigen Warenverkehr zugelassen. Das Displaykabel der Einbaubodenwaage ist 5 m lang und mit einer Steckverbindung versehen was eine problemlose Verlegung im Kabelkanal ermöglicht, ohne dass eine Nacheichung der Einbaubodenwaage notwendig wird. Mit der abnehmbaren Wiegeplatte ist ein bequemer Einbau der Bodenwaage möglich. Das Display der Bodenwaage ist IP 54 geschützt und hat eine Halterung für eine Tisch oder Wandmontage. Optional können Sie auch ein Stativ passend zu der Bodenwaage erhalten. Verschiedene Abmessungen der Einbaubodenwaage stehen Ihnen zur Auswahl und die Funktionen der Einbaubodenwaage machen diese zu einem Multitalent. Auch die serielle bidirektionale RS-232 Schnittstelle der Bodenwaage ist ein Multitalent. Somit kann ein Programmierer die Bodenwaage leicht in das bestehende IT-System implementieren. Die Bodenwaage ist auch als Edelstahl- Version erhältlich. Für besondere Industrieanwendungen können zu der geeichten Boden - Einbauwaage Analogschnittstellen 4-20 mA bzw. 0-10 V sowie 3 potenzialfreie Schaltkontakte angeboten werden. Sollten Sie weitere Fragen zu der Einbaubodenwaage haben, schauen Sie auf die folgenden technischen Daten oder nutzen Sie unser Kontaktformular oder rufen Sie uns unter 02903 - 976 99 0 an. Unsere Techniker und Ingenieure beraten Sie sehr gerne bezüglich der Einbau - Bodenwaage oder allen anderen Produkten auf dem Gebiet der Labortechnik, der Regeltechnik, der Messgeräte oder der Waagen der PCE Deutschland GmbH.

Hier finden Sie weitere Informationen zur geeichten Industrie Einbau Bodenwaage PCE-SD...F Serie   Bedienungsanleitung der geeichten einbau Bodenwaage PCE-SD F Serie ansehen / ausdrucken

Eichfähige / geeichte Industrie - Einbau - Bodenwaage bis 6 t

- Stückzählfunktion
- Prozent % Vergleichswiegung
- Filter (Reaktionszeit) einstellbar
- Tierwägungsfunktion
- Ein Tarawert speicherbar
- Toleranzermittlung Gewicht min / ok / max
- mehrere Wiegungen Summieren
- Durchschnittliche Gewichtsermittlung

- Rezepturmischwiegung
- einstellbare bidirektionale RS-232 Schnittstelle
- Statistikfunktion
- einstellbare Automatische Abschaltung
- Brutto / Netto Taste am Display
- Menü frei einstellbar
- Wartungsfreie Komponenten
- Optional: USB, LAN oder 4-20 mA

Detailbilder der Bodeneinbauwaage

Die Wiegeplatte der Bodeneinbauwaage kann bequem für die Montage und Reinigung abgenommen werden.
Leicht abnehmbare Wiegeplatte der Bodeneinbauwaage

Einfaches abschrauben der Wiegeplatte trotz robuster Industrieausführung der Einbaubodenwaage
Robuste Industrieausführung der Einbaubodenwaage

Die Steckverbindung der Bodeneinbauwaage für eine bequeme Montage ohne Nacheichung
das Display der Einbaubodenwaage ist mit einer Steckverbindung versehen

Fixierplatten für die Bodeneinbauwaage um ein mögliches Verschieben der Einbaubodenwaage zu verhindern
4x Fixierplatten um den stabilen Stand der Bodeneinbauwaage zu sichern

Technische Daten

Modell

Wägebereich

Auflösung

Min.*

Abmessungen

Gewicht

PCE-SD 1500F

1.500 kg

0,5 kg

10 kg

1500 x 1500 mm

210 kg

PCE-SD 3000F

3.000 kg

1 kg

20 kg

1500 x 1500 mm

210 kg

PCE-SD 6000F

6.000 kg

2 kg

40 kg

1500 x 1500 mm

210 kg

* Die Mindestlast, ist die Last, ab der die Eichbehörde die Genauigkeit prüft. Die eichfähige Bodeneinbauwaage zeigt auch kleinere Gewichte an, jedoch dürfen diese nicht im eichpflichtigen Verkehr verwendet werden.

Eichung

eichfähig nach Klasse M III (geeicht geliefert)

Tarierbereich

Mehrfachtara über den vollen Wiegebereich

Einschwingzeit

<4 s

Display

LED mit 20 mm Ziffernhöhe

Kabellänge

Steckergebunden 5 m

Wiegeeinheiten

kg / Stk. / lb

Schnittstelle

Bidirektionale RS-232
Schnittstellenbeschreibung
optional USB, LAN, 4-20 mA, 0-10V, OC

Wiegeplatte

geriffeltes lackiertes Stahl (abschraubbar)

Einsatztemperatur

-10 °C ... +40 °C

Stromversorgung

~230V 50Hz 8VA  (Schukostecker)

Schutzart

Zellen IP 67 / Display IP54

Für den Einbau der Bodeneinbauwaage benötigen Sie die Zeichnungen und Abmessungen der Fundamente sowie des Rahmen, folgen Sie dazu den Links unterhalb der Bilder.

Technische Zeichnung der Grube für die Bodeneinbauwaage
Querschnitt der Grube für die Bodeneinbauwaage
ansehen / ausdrucken

Ansicht des Rahmens für die Boden Einlass Waage
Rahmen für die Einbaubodenwaage
ansehen / ausdrucken

Grubendraufsicht für die Einbaubodenwaage PCE-TP...F Serie
Draufsicht der Grube für die Einbaubodenwaage
ansehen / ausdrucken

Montage der Bodeneinbauwaage PCE-TP...F Serie
Querschnitt der Stellfüße der Bodeneinbauwaage
ansehen / ausdrucken

Einbaubodenwaage während einer Wiegung
Verbaute Bodeneinbauwaage bei der Wareneingangskontrolle, bequemes Wiegen ohne Hindernisse

Lieferumfang der Einbaubodenwaage:
1 x Bodenwaage für den Einbau, 1 x Display, 4 x Bodenfixierplatten, 1 x Anleitung

Optional erhältliches Zubehör

Stativ
Das Display, der
eichfähigen / geeichten Bodeneinbauwaage, ist mit einer Universalhalterung versehen was Ihnen die Möglichkeit gibt das Display sicher an der Wand, auf dem Tisch oder auf dem optional erhältlichen ca. 80 cm hohen Edelstahl Stativ zu montieren.
Art.-Nr. PCE-M-STATIV

Edelstahl Stativ für die eichfähige / geeichte Einbaubodenwaage PCE-SD...F Serie

Bodeneinbaurahmen
Um die
eichfähigen / geeichten Bodeneinbauwaage verbauen zu können müssen die Kanten der Grube gesichert werden. Dieser Grubenrahmen kann bestellt werden wenn der Nutzer keine eigene Sicherung hat. Die Abmessungen finden Sie hier.
Art.-Nr. PCE-SD-F-Frame-1515

Einbaurahmen für die eichfähige / geeichte Einbaubodenwaage PCE-SD...F Serie

Schnittstellen
Da die meisten PC´s keine RS-232 Schnittstelle mehr haben, bieten wir die Möglichkeit die
eichfähige / geeichte Bodeneinbauwaage auch mit einer USB oder LAN Schnittstelle zu bekommen.
RS-232 Schnittstelle Art.-Nr. AF-RS232-PCE
R
S-485 Schnittstelle Art.-Nr. AF-RS485-PCE
USB Schnittstelle Art.-Nr. AF-USB-S
LAN Schnittstelle Art.-Nr. AF-LAN-S

RS-232 Schnittstelle für die eichfähige / geeichte Einbaubodenwaage PCE-SD...F Serie   RS-485 Schnittstelle für die eichfähige / geeichte Einbaubodenwaage PCE-SD...F Serie   USB Schnittstelle für die eichfähige / geeichte Einbaubodenwaage PCE-SD...F Serie   LAn Schnittstelle für die eichfähige / geeichte Einbaubodenwaage PCE-SD...F Serie

Software Procell
Die Software kann eine Tastatureingabe simulieren und die Daten der
eichfähige / geeichte Bodeneinbauwaage z.B. direkt in Excel mit Zeit und Datum übertragen. Es besteht auch die Möglichkeit die Daten im Hintergrund als TXT Datei zu speichern.
Art.-Nr. PCE-SOFT-Procell

Software für die eichfähige / geeichte Einbaubodenwaage PCE-SD...F Serie zur Datenübertragung in z.B. EXCEL

USB Speicheradapter
Sollte kein PC oder Drucker an die
eichfähige / geeichte Bodeneinbauwaage angeschlossen sein, können die Wiegedaten mit Zeit und Datum als TXT Datei auf einem USB Stick gespeichert werden. Der Anschluss erfolgt durch die RS-232 Schnittstelle und der Adapter erfordert eine externe Stromversorgung (Netzteil inkl.)
Art.-Nr. PCE-USM

USB Speicheradapter für die eichfähige / geeichte Einbaubodenwaage PCE-SD...F Serie

Analogausgang 4-20 mA bzw. 0-10 V
Der 16 Bit Analogausgang wandelt das Gewicht in mA oder V um, damit z.B. die SPS Steuerung entsprechend reagieren kann. Beispiel mit 4-20 mA: Wenn die
eichfähige / geeichte Bodeneinbauwaage 0 kg anzeigt liefert die Analogschnittstelle 4 mA und bei der Maximallast der Waage 20 mA. Die 20 mA / 10 V Grenze kann aber individuell eingestellt werden.
Art.-Nr. AF-4-20mA-PCE
Art.-Nr. AF-0-10V-PCE

Analogausgang 4-20 mA für die eichfähige / geeichte Einbaubodenwaage PCE-SD...F Serie

Analogschnittstelle 0-10 V für die eichfähige / geeichte Einbaubodenwaage PCE-SD...F Serie

Potenzialfreie Kontakte
Dieser Ausgang wird auch als OC bzw. galvanisch getrennter Ausgang bezeichnet. Das bedeutete das bei vorab eingestellten Gewichtsgrenzen z.B. MIN / OK / MAX, die
eichfähige / geeichte Bodeneinbauwaage bis zu drei Kontakte schalten kann. Die Schaltung kann als Impuls oder Dauersignal eingestellt werden.
Art.-Nr. AF-TSD

Potenzialfreie Kontakte für die eichfähige / geeichte Einbaubodenwaage PCE-SD...F Serie

Drucker
Zum direkten Ausdruck der Ergebnisse aus der
eichfähigen / geeichten Bodeneinbauwaage (z.B. zur Dokumentation der Wiegedaten). Die Auslieferung des Druckers erfolgt inkl. RS-232-Druckerkabel und 240 V-Netzadapter, die Papierbreite beträgt 112 mm. (1 Rolle inkl.)
Art.-Nr. PCE-BP 1

Drucker für die eichfähige / geeichte Einbaubodenwaage PCE-SD...F Serie

Signalampel
Mit dieser Signalleuchte können Sie die Grenzbereiche für alle sichtbar machen um die Unachtsamkeit des Personals auszuschließen. Ist das Gewicht unter der Untergrenze leuchtet eine gelbe Lampe, zwischen der Unter- und Obergrenze leuchte eine grüne Lampe und beim überschreiten der Obergrenze leuchtet eine rote Lampe.
Art.-Nr. PCE-CSD

Signalampel für die eichfähige / geeichte Einbaubodenwaage PCE-SD...F Serie

RS-232-Kabel
Das serielle Kabel RS-232 ist ca. 1 m lang und hat die passende Pinbelegung 2-3 / 3-2 / 5-5 die für die bidirektionale Kommunikation der
eichfähigen / geeichten Bodeneinbauwaage mit dem PC notwendig ist.
Art.-Nr. PCE-BDM-RS232

RS-232 Kabel für die eichfähige / geeichte Einbaubodenwaage PCE-SD...F Serie

USB-Adapter
Hier handelt es sich um einen Adapter von RS-232 Schnittstelle Sub D 9 auf USB. Dazu wird aber noch ein serielles Kabel benötigt wo die Polung richtig geschaltet ist.
Art.-Nr. RS232-USB

Adapter RS-232 auf USB für die eichfähige / geeichte Einbaubodenwaage PCE-SD...F Serie

zur Information der Einbaubodenwaage der PCE-SD F Serie
