Thermographie-Kamera PCE-TC 33N
Thermographie-Kamera mit einem Messbereich bis 450 °C / 220 x 160 Pixel /
interner 3 GB Flashspeicher für mehr als 20.000 Bilder / thermische Sensitivität ≤ 0,1 °C / Bildformat JPG / PC Anbindung, um gespeicherte Fotos zu übertragen

Die Wärmebildkamera PCE-TC 33N ist das ideale Werkzeug für Reparaturarbeiten und Präventionsmaßnahmen geeignet. Diese Wärmebildkamera ist besonders für Arbeiten unter rauen Umgebungsbedingungen ein "Muss" in der Ausrüstung von Elektrikern, Feuerwehr, Schlossern oder vom allgemeinen Wartungspersonal zur Fehlersuche und Fehlervorbeugung an elektrischen Anlagen, elektromechanischen Geräten, Maschinen im Produktionsprozess, Heizungs-, Lüftungs- und Klimasystemen.

In der vorbeugenden Instandhaltung ist die hochauflösende Wärmebildkamera PCE-TC 33N ideal geeignet, um Maschinen oder andere Anlagen in Stand zu halten oder zu reparieren. Das Herzstück der hochauflösenden Thermographie-Kamera PCE-TC 33N ist ein ungekühltes Mikrobolometer (Uncooled Focal Plane Array) mit einer Messauflösung von 220 x 160 Pixel. Die Thermographie-Kamera wurde im ergonomischen Design für die Ein-Hand-Bedienung konzipiert. Durch das sehr geringe Gewicht von nur 424 g ist sie ideal zum Analysieren von Maschinen und Anlagen, für die Bauthermografie und viele weitere Anwendungen geeignet. Die Thermographie-Kamera PCE-TC 33N bietet eine Messgenauigkeit von ±2 °C oder ±2 % in einem Temperaturbereich von -20 °C bis +450 °C an, bei einer Sensitivität von weniger als 0,1 °C.

Auf dem Farbdisplay bei dieser Wärmebildkamera gibt es die Möglichkeit, automatisch den wärmsten und kältesten Messpunkt im Messbild finden und anzeigen zu lassen. Mit den leistungsfähigen Funktionen werden Unregelmäßigkeiten sofort erkannt und entsprechende Maßnahmen können an Ort und Stelle ergriffen werden. Die gespeicherten Wärmebildaufnahmen können mit dem zugehörigen Verbindungskabel an einen PC oder Laptop übertragen werden. Der interne 3 GB Speicher der Thermographie-Kamera bietet Platz für mehr als 20000 Wärmebilder.

Sollten Sie weitere Fragen zu der Thermographie-Kamera haben, schauen Sie auf die folgenden technischen Daten oder nutzen Sie unser Kontaktformular  oder rufen Sie uns kostenlos an: 02903 976 990. Unsere Techniker und Ingenieure beraten Sie sehr gerne zur Thermographie-Kamera PCE-TC 33N oder allen anderen Produkten auf dem Gebiet der Labortechnik, der Regeltechnik, der Messgeräte oder der Waagen der PCE Deutschland GmbH.

Thermographie-Kamera PCE-TC 33N: Hier finden Sie weitere Informationen.  Thermographie-Kamera PCE-TC 33N: Bedienungsanleitung  ansehen / ausdrucken

Thermographie-Kamera PCE-TC 33N: Hier finden Sie weitere Informationen.

- 220 x 160 Pixel
- 9 Hz Bildwiderholungsrate
- Hot Spot und Cold Spot
- autom. Anpassung des Temperaturbereiches

- ≤ 0,1 °C thermische Sensitivität
- Bild in Bild Funktion
- 3,2 " TFT Bildschirm
-
3 GB Datenspeicher für 20.000 Fotos

Technische Daten der Thermographie-Kamera PCE-TC 33N

Infrarotsensor

Auflösung

220 x 160 Pixel

Wellenlänge

8 ... 14 µm

Thermische Sensitivität

70 mk

Bildwiederholungsrate

9 Hz

Sichtfeld (FOV)

35 ° x 26 °

Fokussierung

fester Fokus

Kleinster Abstand

0,15 m

Temperaturbereich

-20 ... 450 °C / -4 ... 842 °F

Genauigkeit

± 2 °C / ± 2 %

Kalibrierung der Messung

Auto

Anzahl Spots

1

Anzahl Messbereiche

1

Emissionsgrad

Bereich: 0,01 ... 1,00

Farbpaletten

Rainbow, iron oxide red, cold color, black & white, white & black

Weitere Spezifikationen



Bild in Bild Funktion

Einstellbar 25 %, 50 %, 75 %, 100%

Kameraauflösung

300.000 Pixel

Bildschirm

3,2" TFT

Bildschirmauflösung

320 x 240 Pixel

Bildspeicher

verbaute SD-Karte mit 3 Gb für mehr als 20000 Bilder

Bildformat

JPG

Spannungsversorgung Akku

verbauter 18650 Akku, ca. 2800 mAh

Spannungsversorgung Netzteil

Primär: 100 ... 240 VAC 50/60 Hz
Sekundär: 5 V / 2 ADC

Schnittstelle

Micro USB zum Aufladen und zum Speicherauslesen an einem PC

Betriebsdauer

zwischen 2 ... 3 Stunden

Menüsprachen

englisch, chinesisch, italienisch, deutsch

Automatische Abschaltung

nach 5, 20 Minuten oder deaktiviert

Umgebungstemperatur

-0 ... 45 °C

Lagerbedingungen

-20 ... 60 °C

Luftfeuchte

≤ 85 % r.F. (nicht kondensierend)

Abmessungen

90 x 103 x 223 mm

Gewicht

424 g

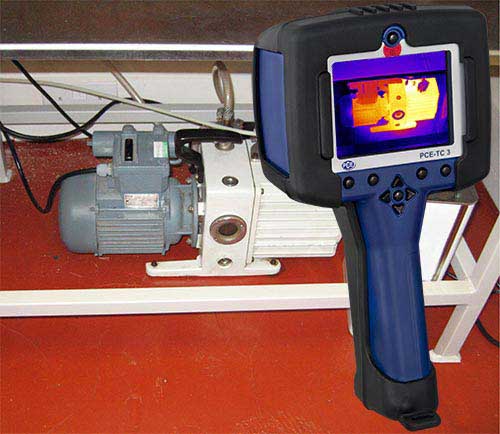

Anwendung der Thermographie-Kamera PCE-TC 33N

Anschlussseite der Thermographie-Kamera PCE-TC 33N
Vorderansicht der Thermographie-Kamera PCE-TC 33N Displayansicht der Thermographie-Kamera PCE-TC 33N
Weitere Anwendung der Thermographie-Kamera PCE-TC 33N Seitenansicht der Thermographie-Kamera PCE-TC 33N
Sensor der Thermographie-Kamera PCE-TC 33N Lieferumfang der Thermographie-Kamera PCE-TC 33N

Wärmebildkamera PCE-TC 33N für vorbeugende Instandhaltung und Wartung
Die Wärmebildkamera  wird nicht nur für Dämmungsprobleme an Rohrleitungen / BehälternWärmebildkamera zur Prüfung der Isolation an Rohrleitungen genutzt, sondern auch zur Beurteilung von Maschinenteilen. So ist die Wärmebildkamera das perfekte Werkzeug, um anschauliche und signifikante Ergebnisse zum aktuellen Betriebszustand von Maschinen, Anlagen und technischen Systemen zu erhalten. Besonders attraktiv ist, dass solche Überprüfungen und Messungen problemlos im laufenden Betrieb möglich sind. Fehler können somit rechtzeitig aufgespürt werden, bevor es zu Störungen und Stillständen von Produktionsanlagen kommt. Wenn in einem Industrieunternehmen eine Maschine ausfällt, entstehen Betriebsausfälle von 1.000 € / h und mehr, die durch den Einsatz von Wärmebildkameras hätten verhindert werden können. Die Amortisierung einer Wärmebildkamera kann somit innerhalb eines Tages erreicht werden.

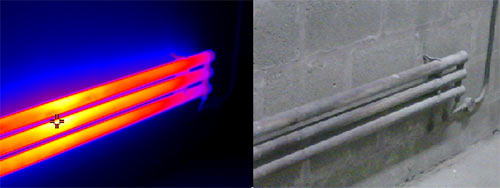

Thermobild von Rohrleitungen der Wärmebildkamera PCE-TC 33N

Im Bereich der vorbeugenden Instandhaltung gibt es eine Vielzahl von Anwendungen für die Wärmebildkamera PCE-TC 33N:

Vorbeugende Wartung und Instandhaltung im Niederspannungsbereich
Vorbeugende Wärmebildkameras wie die PCE-TC 33N werden häufig für elektrische Inspektionen eingesetzt. Lockern sich elektrische Verbindungen, wird dem Strom ein Widerstand entgegengesetzt, der zu einem Temperaturanstieg führt. Unter Umständen verursacht dies den Ausfall von Komponenten. Unvorhergesehene Anlagenausfälle, Kurzschlüsse oder Großbrände mit erhebliche Kosten sind die Folge. Vor einem Ausfall sinkt außerdem die Effektivität eines elektrischen Netzes, da Energie zur Erzeugung von Wärme verbraucht wird und somit zusätzliche Verluste entstehen. Dies können Sie mit der Wärmebildkamera vermeiden, da Sie den sich entwickelnden Fehler bereits im Vorfeld erkennen und entsprechende vorbeugende Maßnahmen ergreifen können.

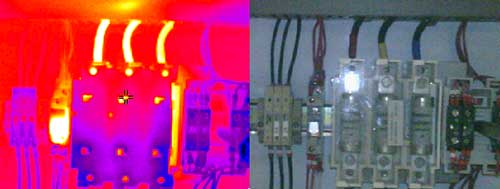

Die Wärmebildkamera bei der Wartung einer Spannungsversorgung

Vorbeugende Wartung und Instandhaltung im Hochspannungsbereich
Mittels einer Wärmebildkamera werden häufig Leistungstransformatoren überprüft. Um bei Bedarf vorbeugend einzugreifen, können die Temperaturen der Kühlrippen und der Hochspannungsverbindungen verglichen werden. Weitere Hochspannungsanlagen, die ebenfalls mit einer Wärmebildkamera überprüft werden, sind Leistungsschalter und Schaltvorrichtungen sowie Hochspannungsleitungen. Im Infrarotbild lassen sich mögliche Problembereiche deutlich erkennen.

Vorbeugende Wartung und Instandhaltung im Bereich der Mechanik

Mechanische Systeme sind in vielen Produktionsbereichen das Herz des Betriebes. Bei der Überwachung mechanischer Anlagen mittels einer Wärmebildkamera können thermografische Daten eine außerordentlich wertvolle Quelle zusätzlicher Informationen für Schwingungsuntersuchungen sein. Deswegen ist die Wärmebildkamera PCE-TC 33N ideal für solche Anwendungen auf Baustellen und im häuslichen Betriebes zur Vorbeugung geeignet.

Verwendung beim Asphaltbau

Bei der Anlieferung von Asphalt an Baustellen sind Grenzwerte zu beachten. So muss das Mischgut im Fertigkübel gleichmäßig verteilt sein, damit eine gleichmäßige Temperaturverteilung von über 150 °C gewährleistet ist. Gleichmäßige Temperaturverteilung heißt dabei, dass sich keine kalten Mischpartien in Ecken und Winkeln bilden dürfen. Dafür ist das Verwenden der Wärmebildkamera PCE-TC 33N ideal geeignet. Mit der Wärmebildkamera PCE-TC 33N ist es einfach und schnell möglich, das gesamte Mischgut auf Kaltstellen zu untersuchen. Der Aufwand mit normalen Thermometern ist lästig und zeitaufwändig, da das Thermometer an verschiedenen Stellen in das Mischgut gesteckt werden muss. Das ist mit der Wärmebildkamera PCE-TC 33N nicht der Fall. Mit der Wärmebildkamera PCE-TC 33N ist es sogar möglich, das Mischgut bei der Entladung auf Kaltstellen zu untersuchen. So etwas ist mit normalen Thermometern nicht möglich.

Folgend sehen Sie eine Auflistung weiterer Einsatzgebiete der Wärmebildkamera:
- Lager und Gehäuse
- Riemen- und Kettenantriebe
- Förderbandlager
- Kupplungsausrichtung (Kupplungssysteme)
- Wärmetauscher
- Klimaanlagen
- Lüftungsanlagen
- Rohrisolierung
- Pumpen
- Kompressoren
- hitzebeständige Isolierung
- Dampfabscheider
- Ventile
- Gebläse
- Schweißroboter
- Elektromotoren
- Verteilerkästen
- Schaltschrank-Inspektionen
- elektrische Verbindungsprobleme
- Sicherungen und Überlast
- Transformatorkühlung

Lieferumfang der Thermographie-Kamera PCE-TC 33N

1 x Thermographie-Kamera PCE-TC 33N, 1 x Micro USB Kabel, 1 x USB-Ladeadapter,
1 x Transporttasche, 1 x Bedienungsanleitung
