Thermokamera PCE-TC 31
160 x 120 Pixel / Messbereich bis 350 °C / PC-Reporter-Software im Lieferumfang enthalten / interner Flash Speicher für mehr als 1000 Bilder / Thermische Sensitivität ≤0.1 °C

Die Wärmebildkamera PCE-TC 31 ist das ideal Werkzeug zur Reparaturarbeiten und Vorbeugearbeiten geeignet. Diese Wärmebildkamera ist besonders für Arbeiten in rauen Umgebungsbedingungen ein "Muss" in der Ausrüstung von Elektrikern, Feuerwehr, Schlossern oder vom allgemeinen Wartungspersonal zur Fehlersuche und Fehlervorbeugung an elektrischen Anlagen, elektromechanischen Geräten, Maschinen im Produktionsprozess, Heizungs-, Lüftungs- und Klimasystemen. Für vorbeugende Instandhaltung ist die hochauflösende Wärmebildkamera
PCE-TC 31 ideal für Sie geeignet um Ihre eigenen Maschine oder anderer Instand zu halten oder zu reparieren. Das Herzstück der hochauflösenden Thermokamera PCE-TC 31 ist ein ungekühltes Mikrobolometer (Uncooled Focal Plane Array) mit einer Messauflösung von 160 x 120 Pixel. Die Thermokamera wurde im ergonomischen Design für die Ein-Hand-Bedienung konzipiert. Durch das sehr geringe Gewicht von nur 600 g ist sie ideal zum Analysieren von Maschinen und Anlagen, für die Bauthermografie und viele weitere Anwendungen geeignet. Die Thermokamera PCE-TC 31 bietet eine Messgenauigkeit von maximal ±2 °C oder ±2 % in einem Temperaturbereich von -12 °C bis +350 °C an, bei einer Sensitivität von weniger als 0,1 °C (bei 30 °C) . Auf dem Farbdisplay der Kamera können Sie vor Ort mit den beiden Cursors verschiedene Punkte anfahren und direkt deren Temperatur ablesen. Des weiteren haben Sie bei dieser Thermokamera die Möglichkeit, automatisch den wärmsten und kältesten Messpunkt im Messbild finden und anzeigen zu lassen. Mit den leistungsfähigen Funktionen werden Unregelmäßigkeiten sofort erkannt und entsprechende Maßnahmen können an Ort und Stelle ergriffen werden. Der integrierte Laserpointer ermöglicht zusätzlich eine genaue Ortung bei der Untersuchung bzw. bei der Aufnahme. Die gespeicherten Wärmebildaufnahmen können mit dem zugehörigen Verbindungskabel an einen PC oder Laptop übertragen werden. Der interne 64 MB Speicher der Thermokamera bietet Platz für ca. 1000 Wärmebilder. Im Lieferumfang befindet sich eine Auswertesoftware mit der Sie nicht nur ausführliche Analysen der Wärmebilder erstellen können, sondern auch ohne großen Aufwand oder Studium der Bedienungsanleitung Berichte erstellen. Sollten Sie weitere Fragen zur Thermokamera PCE-TC 31 haben, schauen Sie auf die folgenden technischen Daten, nutzen Sie unser Kontaktformular oder rufen Sie uns kostenlos an: 02903 976 990. Unsere Techniker und Ingenieure beraten Sie sehr gerne bezüglich der Thermokamera oder allen anderen Produkten auf dem Gebiet der Regeltechnik, der Labortechnik, der Messgeräte oder der Waagen der PCE Deutschland GmbH.

- 160 x 120 Pixel
- 60 Hz Bildwiederholungsrate
- Hot Spot und Cold Spot
- automatische Anpassung des
  Temperaturbereiches

- ≤ 0,1 °C thermische Sensitivität
- 1,3 mrad geometrische Auflösung
- 2,5 ” Farb LCD
- PC-Reporter Software ist im Lieferumfang
  enthalten

Allgemeine technische Daten

Sensor

Typ

ungekühlter Mikrobolometer

Auflösung

160 x 120 Pixel

Wellenlänge

8 ... 14 µm

Thermische Sensitivität

≤ 0,1 °C @ 30 °C


Bildwiederholungsrate

60 Hz

Display

2,5" Farb LCD

Linse

Sichtfeld (FOV)

18 ° x 13 °

Fokussierbereich

0,3 m ... ∞

Fokussierung

Manuell

Geometrische Auflösung

1,9 mrad

Messung

Temperaturbereich

-20 ... +350 °C

Genauigkeit

± 2 °C

Anzahl Farbpaletten

3

Kalibrierung der Messung

Auto/Manuell

Messmodi

An der Wärmebildkamera frei wählbar:
Spot Temperatur, Bereichstemperaturen (Max., Min., AVG)

Anzahl Spots

1

Anzahl Messbereiche

1

Analysemodi

Die Wärmebildkamera bietet folgende Auswahlmöglichkeiten:
Isothermale Temperatur, Temperaturdifferenz, Temperatur Alarm

Einstellmöglichkeiten

Datum / Zeit, Temperatur Einheit °C / °F / K, Sprache

Emissionsgrad

Bereich: 0,01 ... 1,0 oder Auswahl durch vordefinierter Emissionstabelle

Anpassung der Umgebungstemperatur

Automatisch, basierend auf der Umgebungstemperatur

Bildspeicherung

Medium

Interner Flash-Speicher

Kapazität

64 MB

Dateiformat

JPEG, 14 bits

Dateigröße

ca. 60 KB

Laser

Laser Kenndaten

Klasse 2,1 mW / 635 nm Rot

Spannungsversorgung

Batterie Typ

Wiederaufladbare Lithium Batterie

Betriebsdauer

≥ 3 h

Energiesparmodus

Ja

Umwelt Parameter

Umgebungstemperatur

-15 ... +50 °C

Luftfeuchte

≤ 90 % r.H. (nicht kondensierend)

Schutzklasse

IP54

Physikalische Kenndaten

Abmessungen

250 x 100 x 72 mm

Gewicht (ohne Batterie)

0,6 kg

Schnittstelle

USB

Standard Mini USB

Wärmebildkamera PCE-TC 31 für vorbeugende Instandhaltung und Wartung

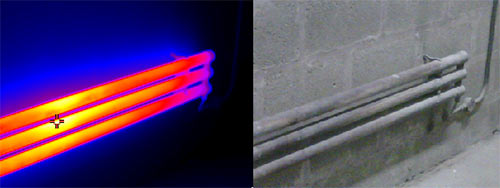

Die Wärmebildkamera  wird  nicht nur für Dämmungsprobleme an Rohrleitungen / Behältern genutzt, sondern auch zur Beurteilung von Maschinenteilen. So ist die Wärmebildkamera das perfekte Werkzeug, um anschauliche und signifikante Ergebnisse zum aktuellen Betriebszustand von Maschinen, Anlagen und technischen Systemen zu erstellen. Besonders attraktiv ist, dass solche Überprüfungen und Messungen problemlos im laufenden Betrieb möglich sind. Fehler können somit rechtzeitig aufgespürt werden, bevor es zu Störungen und Stillständen von Produktionsanlagen kommt. Wenn in einem Industrieunternehmen eine Maschine ausfällt, entstehen Betriebsausfälle von 1.000 € / h und mehr, die durch den Einsatz von Wärmebildkameras hätten verhindert werden können. Die Amortisierung einer Wärmebildkamera kann somit innerhalb eines Tages erreicht werden.

 Rechnenbeispiel:

Im Bereich der vorbeugenden Instandhaltung gibt es eine Vielzahl von Anwendungen für die Wärmebildkamera PCE-TC 31:

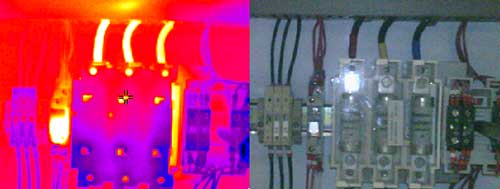

Inspektionen im Niederspannungsbereich
Wärmebildkameras wie die PCE-TC 31 werden häufig für elektrische Inspektionen eingesetzt. Lockern sich elektrische Verbindungen, werden dem Strom einen Widerstand entgegengesetzt, der zu einem Temperaturanstieg führen kann. Unter Umständen verursacht dies den Ausfall von Komponenten. Unvorhergesehene Anlagenausfälle und erhebliche Kosten sind die Folge. Vor einem Ausfall sinkt außerdem die Effektivität eines elektrischen Netzes, da Energie zur Erzeugung von Wärme verbraucht wird und somit zusätzliche Verluste entstehen. Dies können Sie mit der Wärmebildkamera vermeiden, da Sie den sich entwickelnden Fehler bereits im Vorfeld erkennen und entsprechende Maßnahmen ergreifen können.

Inspektionen im Hochspannungsbereich
Mittels einer Wärmebildkamera werden häufig Leistungstransformatoren überprüft. Um bei Bedarf korrigierend einzugreifen, können die Temperaturen der Kühlrippen und der Hochspannungsverbindungen verglichen werden. Weitere Hochspannungsanlagen die ebenfalls mit einer Wärmebildkamera überprüft werden, sind Leistungsschalter und Schaltvorrichtungen sowie Hochspannungsleitungen. Im Infrarotbild lassen sich mögliche Problembereiche deutlich erkennen.

Mechanik
Mechanische Systeme sind in vielen Produktionsbereichen das Herz des Betriebes. Bei der Überwachung mechanischer Anlagen mittels einer Wärmebildkamera können thermografische Daten eine außerordentlich wertvolle Quelle zusätzlicher Informationen für Schwingungsuntersuchungen sein.

Folgend sehen Sie eine Auflistung weiterer Einsatzgebiete der Wärmebildkamera:
- Lager und Gehäuse
- Riemen- und Kettenantriebe
- Förderbandlager
- Kupplungsausrichtung (Kupplungssysteme)
- Wärmetauscher
- Klimaanlagen
- Lüftungsanlagen
- Rohrisolierung
- Pumpen
- Kompressoren
- hitzebeständige Isolierung
- Dampfabscheider
- Ventile
- Gebläse
- Schweißroboter
- Elektromotoren
- Verteilerkästen
- Schaltschrank-Inspektionen
- elektrische Verbindungsprobleme
- Sicherungen und Überlast
- Transformatorkühlung

Auszug aus der Wärmebildkamera Software:

Lieferumfang:
1x Thermokamera PCE-TC 31,1x Reporter Software, 1x USB Kabel, 1x Hartschalenkoffer,
1x Lithium Akku, 1x Ladegerät, 1x Linsenschutz, 1x Sonnenschutz, 1x Bedienungsanleitung,
1x Bedienungsanleitung Reporter Software
