Thermografiekamera Flir i3 / i5 / i7
Thermografiekamera für verschiedene Anwendungsbereiche (Elektroanwendungen / Baudiagnostik) / extrem einfache Bedienung / Bildspeicher auf Mini SD-Karte /
Software für Berichterstellung und Analyse im Lieferumfang enthalten

Die Thermografiekamera FLIR i3 / i5 / i7 ist die kleinste, leichteste und preisgünstigste Thermografiekamera auf dem Markt. Die Thermografie-Kamera ist unglaublich einfach zu bedienen und setzt keine größere Erfahrung voraus. Mit der Thermografiekamera einfach nur anvisieren, aufzeichnen und auswerten - mehr ist nicht erforderlich, um qualitativ hochwertige Wärmebilder zu erhalten, die unmittelbar die gewünschten thermischen Informationen bereitstellen. Die Bedienung der Thermografiekamera ist extrem einfach und selbsterklärend. Damit richtet sich die Thermografiekamera an Einsteiger in die Wärmebildtechnik. Die Thermografiekamera ist intuitiv zu bedienen und wird mit einer umfassenden Anleitung geliefert. Die Thermografie Kamera speichert Bilder mit eindeutiger Kennung in radiometrischem JPEG-Format mit allen Temperaturdaten auf einer standardmäßigen Mini SD-Karte. Zudem ist auch mit der Thermografiekamera eine USB-Datenübertragung auf den PC möglich. Durch die hohe Genauigkeit von ± 2 °C oder ± 2 % entstehen Wärmebilder mit einer Empfindlichkeit, die alle Anforderungen der allgemeinen Instandhaltungsanalyse erfüllen. Die Thermografiekamera misst Temperaturen bis +250 °C und erkennt Temperaturunterschiede, die nicht mehr als 0,10 °C (0,15 °C / i3) betragen. Die Software FLIR Tools ist für einfache Berichterstellung im Lieferumfang enthalten, aber selbstverständlich sind die Bilder auch mit der leistungsstärkeren Software-Version FLIR Reporter kompatibel. Sollten Sie weitere Fragen zu der Thermografie-Kamera haben, schauen Sie auf die folgenden technischen Daten oder nutzen Sie unser Kontaktformular oder rufen Sie uns an: 02903 976 99 0. Unsere Techniker und Ingenieure beraten Sie sehr gerne bezüglich der Thermografiekamera oder allen anderen Produkten auf dem Gebiet der Regeltechnik, der Messgeräte oder der Waagen der PCE Deutschland GmbH.

Extrem einfache Bedienung
Die Bedienung der Kamera ist extrem einfach und selbsterklärend. Damit richtet sie sich an Einsteiger in die Wärmebildtechnik. Die Kamera ist intuitiv zu bedienen und wird mit einer umfassenden Anleitung geliefert.

Vollautomatisch
Generiert im Handumdrehen durch einfaches Anvisieren und Aufzeichnen JPEG-Wärmebilder, die alle erforderlichen Temperaturdaten enthalten und intern oder extern gespeichert, gesendet und analysiert werden können.

Fokussierfrei
Durch das feste, fokussierfreie Objektiv wird der Einsatz der FLIR i5/i7 zum Kinderspiel.

Kompakt und extrem leicht
Die FLIR i3 / i5 / i7 wiegt nur 340 g, sodass sie problemlos in einer Gürteltasche mitgeführt werden kann.

Extrem robust
FLIR- Wärmebildkameras der i-Serie halten einem Sturz aus 2 m Höhe stand. Die staub- und spritzwassergeschützten Kameras entsprechen der Schutzart IP43.

Speichern auf SD-Karte
Speichert Bilder mit eindeutiger Kennung in radiometrischem JPEG-Format mit allen Temperaturdaten auf einer standardmäßigen MiniSD-Karte. USB-Dateiübertragung auf den PC ist möglich.

Software für Berichterstellung und Analyse im Lieferumfang enthalten
Die Software FLIR QuickReport ist für einfache Berichterstellung im Lieferumfang enthalten, aber selbstverständlich sind die Bilder auch mit der leistungsstärkeren Software-Version FLIR Reporter kompatibel.

Herausragende Messgenauigkeit
Durch die hohe Genauigkeit von ±2 °C oder ±2 % entstehen Wärmebilder mit einer Empfindlichkeit, die alle Anforderungen der allgemeinen Instandhaltungsanalyse erfüllen. Die Kamera misst Temperaturen bis +250 °C und erkennt Temperaturunterschiede, die nicht mehr als 0,10 °C (0,15 °C / i3) betragen.

Messfunktionen
Messpunkt, Rechteckbereich mit max./min. Temperaturen, Isotherme oberhalb / unterhalb (je nach Modell).

Technische Daten der Thermografiekamera

Sichtfeld / min. Fokusentfernung
Flir i3
Flir i5
Flir i7

12,5° x 12,5° / 0,6 m
21° x 21° / 0,6 m
29° x 29° / 0,6 m

Infrarotauflösung
Flir i3
Flir i5
Flir i7

60 x 60 Pixel
100 x 100 Pixel
140 x 140 Pixel

Messverfahren
Flir i3
Flir i5
Flir i7

Messpunkt
Messpunkt
Messpunkt, Rechteckbereich mit max. / min. Temperarturen, Isotherme oberhalb / unterhalb des gewählten Temperaturintervalls

Thermische Empfindlichkeit (N.E.T.D)
Flir i3
Flir i5
Flir i7

0,15 °C
0,10 °C
0,10 °C

Allgemein

Spektralbereich

7,5 ... 13

Geometrische Auflösung (IFOV)

3,71 mRad

Bildwiederholfrequenz

9 Hz

Fokus

fest

Focal Plane Array (FPA)

Ungekühlter Mikrobolometer

Display

2,8" Farb - LCD

Objekttemperaturbereich

-20 ... +250 °C

Genauigkeit

±2 °C oder ±2 % des Ablesewertes

Korrektur des Emissionsgrads

Variabel von 0,1 bis 1,0 oder Auswahl aus Listen mit Materialien

Korrektur der reflektierten Umgebungstemperatur

Automatisch, basiert auf der Eingabe der reflektierten Temperatur

Farbpaletten

Eisen, Regenbogen und Schwarz/Weiß

Bedienelemente für die Grundeinstellung

Lokale Anpassung von Einheiten, Sprache, Datums- und Zeitformaten; automatisches Abschalten, Helligkeit der Anzeige

Kartentyp

Mini SD-Karte

Dateiformat

Standard JPEG - 14 Bit einschließlich Messdaten

Akkutyp

Lithium-Ionen-Akku, wiederaufladbar

Akkulaufzeit

5 Stunden, im Display wird der Ladestatus der Akkus angezeigt

Ladesystem

In der Kamera, Netzadapter; 3 Stunden bis 90 % Kapazität

Netzbetrieb

Netzadapter, 90 - 260 VAC Eingang

Energiemanagement

Automatisches Abschalten
(Auswahl durch den Bediener)

Adapterspannung

5 V DC Ausgang

Betriebstemperaturbereich

0 ... +50 °C

Lagertemperaturbereich

-40 ... +70 °C

Luftfeuchtigkeit

Betrieb und Lagerung IEC 60068-2-30/24 h 95 % relative Luftfeuchtigkeit

Stöße

25 G, IEC 60068-2-29

Schwingungen

2 G, IEC 60068-2-6

max. Fallhöhe

2 m

Schutzart des Gehäuses

Kameragehäuse und Objektiv: IP 43

Abmessungen

223 x 79 x 83 mm

Gewicht

< 340 g mit Akku

Virtuelle Demo zur Thermografiekamera

Produktvideo der Thermografiekamera Flir i7

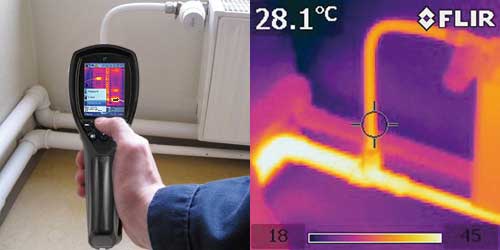

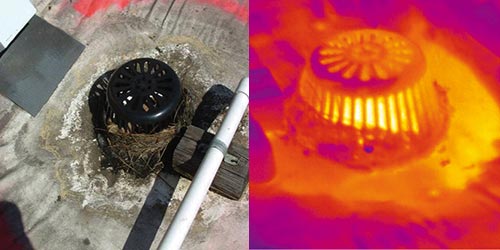

Anwendungsbeispiele der Thermografiekamera Flir i3 / i5 / i7

Lieferumfang
1 x FLIR i3 / i5 oder FLIR i7 Thermografiekamera,
1 x FLIR Tools Software,
1 x gedruckte Kurzbedienungsanleitung,
1 x CD-ROM mit Anwenderdokumentation,
1 x Kalibrierungszertifikat, 1 x Handschlaufe,
1 x Akku (in der Kamera),
1 x Netzteil/Ladegerät mit Netzstecker für EU,
      GB, USA und Australien, 1 x USB-Kabel,
1 x MiniSD-Karte (512 MB) mit SD-Kartenadapter

optionales Zubehör
- Ersatzakku
- Ersatznetzteil/Ladegerät mit Netzstecker für EU, GB, USA und Australien
- Produkttasche
- fester Transportkoffer
- IR-Inspektionsfenster Flir IRW-Serie
- Garantie-Erweiterung für 1 Jahr
- allgemeine Wartung
