Kraftaufnehmer HF-AE-Serie

für Druckkraftmessung von 500kN bis 3000kN (4 Modelle verfügbar)

Der Kraftaufnehmer wurde speziell für die hohen Kräfte in der Druckkraftmessung entwickelt und hat daher eine extreme Überlastfähigkeit und eine sehr gute, ausgewiesene Genauigkeit. Der Kraftaufnehmer stellt der DMS-Vollbrücke des Sensors eine stabilisierte Versorgungsspannung zur Verfügung. Eine Änderung der auf den Sensor einwirkenden Kraft führt zu einer Spannungsänderung an seinem Ausgang. Die Ausgangsspannung wird durch den Kraftaufnehmer digitalisiert und mit den in Ranges gespeicherten ADC-Werten verglichen. Somit können Kraftwerte angezeigt, gespeichert und über die USB-Schnittstelle ausgegeben werden. Der Nutzer kann im Kraftaufnehmer mehrere verschiedene Sensoren einrichten, diesen wählbare Einheiten, Anzeigeauflösungen und Messraten zuordnen. Jeder Messbereich ist von den anderen völlig unabhängig und kann kalibriert werden. Setup und Kalibrierung sind am Gerät oder über die PC-Software möglich. Zur Datenübertragung des Kraftaufnehmers zu einem PC oder Laptop kann die Software und das Datenkabel benutzt werden. Die kleinste Übertragungsrate der Daten vom Kraftaufnehmer in die Software beträgt 3200 Werte/Sekunde. Die Software erlaubt das leichte Kalibrieren, Abspeichern und Rückspeichern von Messbereichen. Die Setupdateien können auf dem PC oder Laptop als Textdateien abgespeichert werden und auch für den Servicezweck nützlich sein. Für die Herstellung der Kraftmesszelle werden ausschließlich Materialien verwendet, die ein Höchstmaß an Sicherheit und Langlebigkeit garantieren. Hier sehen Sie weitere Kraftaufnehmer mit kleineren Messbereichen. Bei Fragen schauen Sie auf die folgenden technischen Daten, nutzen Sie unser Kontaktformular oder rufen Sie uns an: 02903 976 99 0. Unsere Techniker und Ingenieure beraten Sie sehr gerne zum Kraftaufnehmer, aber auch zu allen anderen Produkten auf dem Gebiet der Regeltechnik, der Labortechnik, der Messgeräte oder der Waagen der PCE Deutschland GmbH.

            Bedienungsanleitung der Kraftaufnehmer HF-AE-Serie ansehen / ausdrucken   CE Zertifikat der Kraftaufnehmer HF-AE-Serie   Video zur Kraftaufnehmer HF-AE-Serie ansehen   Software zur Kraftaufnehmer HF-AE-Serie   Datenblatt der Kraftaufnehmer HF-AE-Serie   Kraftaufnehmer HF-AE-Serie

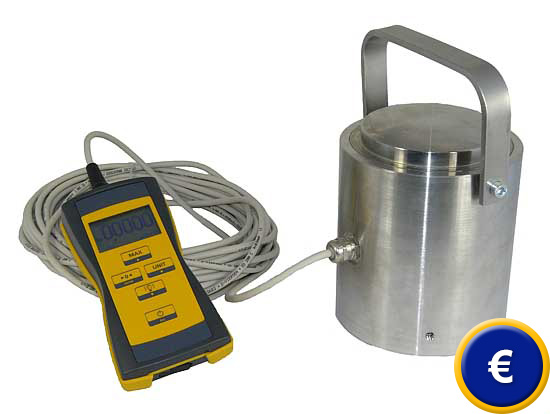

Kraftaufnehmer HF-AE-Serie



- einfachste Bedienung

- sehr robuste batteriebetriebene Anzeige

- mit Minimalwert- und Maximalwertanzeige

- mit USB 2.0-Schnittstelle

- mit Nennkräfte 500kN bis 3MN

- inkl. PC-Software ASTAS


Technische Spezifikation

Modell

Messbereiche Auflösung Genauigkeit
HF-AE-500 0 ... 500 kN 0,1 kN ±2,5 kN
HF-AE-1000 0 ... 1000 kN 1 kN ±5 kN
HF-AE-2000 0 ... 2000 kN 1 kN ±10 kN
HF-AE-3000 0 ... 3000 kN 1 kN ±15 kN
Schutzart Kraftmesszelle IP 54
maximale Überlast 150 %
Bruchkraft >300 %
Grenzquerkraft 20 %
Linearitätsfehler nach VDE 2638 ≤0,5 %
Umkehrspanne nach VDE 2638 ≤0,5 %
TK Nullsignal/ 10 K ≤0,5 %
TK Kennwert/ 10 K ≤0,5 %
TK Ausgang/ 10 K ≤0,5 %
Anzeige 5-stellige LCD, 14 mm
Schnittstelle USB-Buchse
Software zur Datenübertragung inkl.
Versorgung 3 x 3 V Primärzellen AA
Gehäuseschutz IP 54
Umgebungsbedingungen -20 ... +60 °C / 5 ... 90 % r.F.
Abmessung Gerät 165 x 83 x 47 mm
Gewicht 400 g
Abmessung Kraftmesszelle Ø der Zelle Höhe der Zelle
Abmessung HF-AE-500 Ø115 187 mm
Abmessung HF-AE-1000 Ø130 158 mm
Abmessung HF-AE-2000 Ø130 158 mm
Abmessung HF-AE-3000 Ø150 200 mm

Lieferumfang
1 x Kraftaufnehmer HF-AE
1 x externer Kraftmesszelle
1 x Transportkiste Holz
1 x Schraubendreher für Batteriefach
3 x AA Batterien
1 x USB-Kabel (1,8m)
1 x CD- ROM mit Software ASTAS
1 x Werkskalibrierschein
1 x Bedienungsanleitung

Hier sehen Sie den Kraftaufnehmer HF-AE mit seinem vielseitigem Zubehör


Die im Lieferumfang befindliche Software ist so aufgebaut, dass Sie auch ohne große Vorkenntnisse bedient und angewendet werden kann. Der Anwender kann auf einfachste Weise die Messung starten und stoppen, wenn der digitale Kraftaufnehmer HF-AE-Serie per USB mit dem PC verbunden ist.

additional
- ISO 9000 Kalibrierung inkl. Kalibrierschein
Umrechnungstabelle für Krafteinheiten (nicht Gewicht)
Pond (p):
Newton (N):
Kilopond (kp) = kilogram force (kgf):
Kilonewton (kN):

dyn:
poundal:
ounce force:
pound force (lbf):
