Kraftmessgerät PCE-DFG N Serie
mit externer Messzelle und USB-Schnittstelle zur Anbindung an einen PC

Das Kraftmessgerät misst sowohl Zugkräfte wie auch Druckkräfte und dies mit sehr hoher Auflösung. Die Zugkraft und die Druckkraft werden häufig im Versuchslabor ermittelt, z.B. zur Bestimmung der Streckgrenzen, der Abreißkraft, der Kraft die zum Betätigen eines Tasters oder Schalters benötigt wird.  Das Kraftmessgerät wird mit einer externen Messzelle geliefert. Je nach Modell kann das Kraftmessgerät bis zu 10000 N messen. Es stehen weiterhin Modelle für 1000N, 2500N und 5000N zur Verfügung. In die Messzellen können verschiedene Ösen oder Haken mit M10 oder M12- Gewinde adaptiert werden. Es können aber eigene Vorrichtungen mit diesem Gewinde an die Messzelle montiert werden.

Das Kraftmessgerät ist mit einer USB Schnittstelle ausgestattet. Diese Schnittstelle ermöglicht es die Messdaten in die PC Software einzulesen. So ist es möglich Messprotokolle zu erstellen und diese zu speichern und zu exportieren. Das Kraftmessgerät besitzt ein Grafik-LCD, dass die Messwerte numerisch und auch grafisch darstellt. Weiterhin ist das Kraftmessgerät nach IP54 geschützt und ist damit auch in rauen Industrieumgebungen verwendbar. Ebenso können aber auch Zug und Druckversuche im Freien bei schlechten Wetterbedingungen problemlos durchgeführt werden.

Zu dem Kraftmessgerät stehen verschiedene Kraft-Teststände zur Adaption bereit. Der interne Messwertspeicher und die im Lieferumfang enthaltenen Haken, Verlängerungen u. Spitzen runden die Leistungsfähigkeit dieses Kraftmessgerätes ab. Vertrauen auch Sie bei der Messung von Kräften auf bewährte Industriequalität. Eine Besonderheit bei dem PCE-DFG N Kraftmessgerät ist, dass die Messzellen unter den Modellen wechselbar sind. Durch Eingabe der Empfindlichkeit in mV/V können so alle Messzellen mit nur einem Handgerät verwendet werden.

Sollten Sie weitere Fragen haben, schauen Sie auf die folgenden technischen Daten oder nutzen Sie unser Kontaktformular oder rufen Sie uns an: 02903 976 99 0.


Mehr Informationen zum Kraftmessgerät   Bedienungsanleitung vom Kraftmessgerät PCE-DFG N Serie ansehen / ausdrucken

alles zum Kraftmessgerät

- Kraftmessgeräte bis 10 kN
- USB Schnitttelle
- Grafik Display
- Schnelle Ansprechzeit

- PC Software
- Inkl. Kalibrierung
- Speicher für 100 Messungen
- Messzellen einfach wechselbar

Technische Spezifikation

Messbereich / Auflösung
PCE-DFG N 1K
PCE-DFG N 2,5K
PCE-DFG N 5K
PCE-DFG N 10K


0 ... 1000 N / 0,5 N
0 ... 2500 N / 1 N
0 ... 5000 N / 1 N
0 ... 10000 N / 5 N

Genauigkeit

±0,1 % vom Messbereich

Messeinheiten

N, kg, lb, KPa

Display

2,8" TFT Grafikdisplay

Alarmmodi

Innerhalb, Außerhalb, Riss, Abschalten

Abtastrate

6 ... 1600 Hz

Speicher

100 Messungen

Spannungsversorgung

NiMh Akku
6 V / 1600 mAh

Akkulaufzeit

ca. 10 Stunden

Netzteil / Ladeadapter

12 V / 1 A

Ausgänge

Schnittstelle: USB
Schaltausgang: 12 V / 50 mA

Schutzklasse

IP 54

Betriebs- und Lagerbedingungen

-10 ... 50 °C
5 ... 95 % r.F. nicht kondensierend

Montagegewinde Messzelle
bis 1000 N
2500 ... 10000 N


M10
M12

Abmessungen

200 x 97 x 42 mm

Gewicht

540 g

Messzelle im Koffer vom Kraftmessgerät

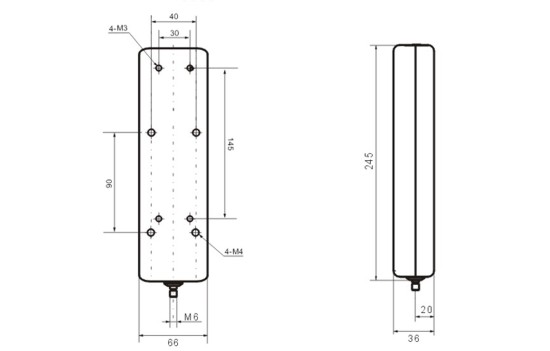

Unterseite vom Kraftmessgerät

Externe Messzelle vom Kraftmessgerät

Lieferumfang vom Kraftmessgerät

Screenshot aus der Kraftmessgerätesoftwre

Software vom Kraftmessgerät

Lieferumfang
1 x Kraftmessgerät PCE-DFG N Serie, 1 x Kraftmesszelle (modellabhängig), 2 x Ringschraube, 1 x USB Kabel, 1 x Ladegerät, 1 x PC Software, 1 x Bedienungsanleitung, 1 x Kalibrierzertifikat

Zubehör
M10 Ringschraube mit Gelenkkopf bis 1000 N
M12 Ringschraube mit Gelenkkopf bis 10000 N
M10 Hakenschraube bis 1000 N
M12 Hakenschraube je bis 2500 N, 5000N und 10000 N

- Teststand / Prüfstand
Dieses Kraftmessgerät kann mit einem von drei verfügbaren Prüfständen kombiniert werden. Zwei Prüfstände sind mit einem Handrad ausgerüstet, der dritte ist ein motorbetriebener Teststand. Der Einsatz der Prüfstände macht immer dann Sinn, wenn man z.B. im Labor wiederkehrende, etwa tägliche Produktprüfungen vornimmt und immer möglichst gleiche Rahmenbedingungen haben möchte (Ausschließen von personenbedingten Fehlern).

Die technischen Daten der verschiedenen Stände sehen Sie, wenn Sie dem nachstehenden Link folgen: Prüfstande.

Zum Kraftmessgerät passende Testständer

zum Kraftmessgerät PCE-DFG N Serie
