Vakuumanzeige VD62P
Regelgerät für den Schalttafeleinbau im Set mit Vakuumsensor VSC42 /
Messbereich: 1400 ... 1 mbar / Dreipunktregelung: 1 Sollwert und 2  Schaltpunkte /
USB-Schnittstelle / Analoger Schreiberausgang / LED-Anzeige

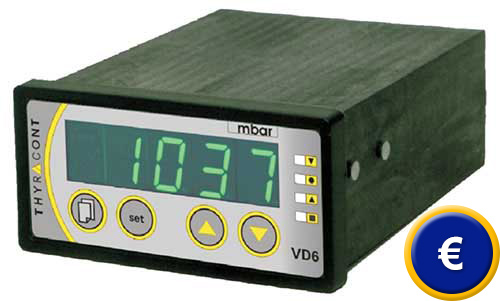

Die Vakuumanzeige VD62P ist ein Anzeige- und Regelgerät für einen Absolutdruck von 1400 bis 1 mbar. Über zwei potentialfreie Schaltpunkte (Wechselrelais) regelt diese Vakuumanzeige den Druck. Die Anzeige der relevanten Parameter der Vakuumanzeige geschieht über einen helles LED-Display während weitere frontseitig angebrachte LED's die Schaltstellung der Relais anzeigen. Da der Vakuumsensor den aktuellen Druck über das Normsignal 4...20 mA ausgibt, sind zwischen Vakuumanzeige und Sensor große Kabellängen möglich. Das Gehäuse der Vakuumanzeige ist für den Schalttafeleinbau konzipiert und benötigt einen Schalttafelausschnitt von 90 x 42 mm. Neben der Regelfunktion kann diese Vakuumanzeige die gemessenen Werte über die USB-Schnittstelle oder über den analogen Schreiberausgang an übergeordnete Messsysteme weitergegeben werden. Dies ermöglicht eine Dokumentation von Prozessabläufen. Typische Anwendungen der Vakuumanzeige sind Industrielle Vakuumanlagen, Vakuumöfen und Analysegeräte. Unter folgendem Link finden Sie die technischen Daten des im Lieferumfang enthaltenen Vakuumsensors VCS42. Unter folgendem Link finden Sie eine Übersicht von weiteren Druckanzeigen für diverse Applikationen. Sollten Sie weitere Fragen zur Vakuumanzeige haben, schauen Sie auf die folgenden technischen Daten oder nutzen Sie bitte unser Kontaktformular oder rufen Sie uns unter 02903 - 976 99 0 an. Wir beraten Sie gerne bezüglich der Vakuumanzeige oder allen anderen Produkten auf dem Gebiet der Regeltechnik, der Messgeräte oder der Waagen der PCE Deutschland GmbH.

Weitere Informationen zur Vakuumanzeige VD62P   Bedienungsanleitung zur Vakuumanzeige VD62P ansehen / ausdrucken   CE-Zertifikat zur Vakuumanzeige VD62P   Video zur Vakuumsnzeige VD62P ansehen   Hier finden Sie weitere Produktbilder zum Vakuumanzeige VD62P.   Software zur Vakuumsnzeige VD62P downloaden   Datenblatt zur Vakuumanzeige VD62P



Vakuumanzeige VD62P



- Dreipunktregelung mit 2 Schaltpunkten

- helle LED-Anzeige

- mit USB-Schnittstelle

- Foliengeschützte Tastatur

- Abtastrate 20 Hz

- Anzeige der Schaltzustände über LED's


Technische Spezifikation
Anzeige LED, 13 mm, maximal 4 1/2 stellig
Anzeigeeinheit mbar
Anzeigerate 2 Hz (0,5 s)
Abtastrate 20 Hz (50 ms)
Spannungsversorgung 230 VAC
Leistungsaufnahme Max. 3,5 W
Sicherung 100 mA/T
Umgebungstemperatur 5 ... 50 °C
Lagertemperatur -20 ... +60 °C
Messeingänge 4...20 mA, SubD Buchse 9polig
für Transmitter VSC42
Schaltausgänge 2 x Relaiskontakt, ptentialfreie Wechsel-Schalter
normal closed: 2 A / 250 V AC, 1 A / 30 C DC
normal open: 5 A / 250 V AC, 5 A / 30 V DC
Analogausgang 0 ... 1 V oder 0 ... 10 V
Digitale Schnittstelle Mini-USB, Typ B
Schutzart IP 20
Gewicht ca. 420 g


Lieferumfang

1 x Vakuumanzeige VD62P, Vakuumsensor VSC42MA4, Messkabel 2m, Bedienungsanleitung

Optionales Zubehör

- VGR: VacuGraph Windows Software
- WUSB0002: USB-Schnittstellenkabel

- W09000xx: Messkabel, geschirmt (xx = Länge in Meter: 2, 6, 10, 15, 20 m)



Vakuumanzeige VD62P





zur Homepage



Hier sehen Sie weitere ähnliche Produkte zum Begriff: "Vakuumanzeige":

- Vakuumsensor VSC42

(Druckaufnehmer für Vakuum, Messbereich 1400 - 1 mbar, Signalausgang 4...20 mA)

- Vakuumsensor VSC42C

(Vakuumsensor von 1400 bis 1 mbar, Chemiefeste Keramik-Messzelle für aggressive Medien)

- Vakuummeter VSP62

(Pirani-Sensor für Absolutdruck von 1000 bis 1 x 10-4 mbar, logarithmischer 0...10 V Ausgang)
