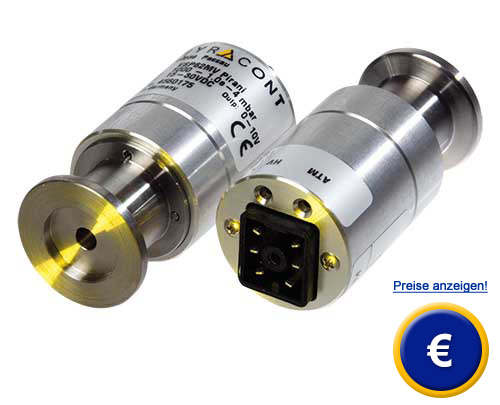

Pirani-Sensor VSP63

Vakuumtransmitter mit neuartigem Messprinzip / langlebiges Piraniwendelfilament /
kompakte und industriegerechte Bauweise / logarithmisches Ausgangssignal

Der Pirani-Sensor VSP63 zeichnet sich durch einen großen Messbereich bei guter Auflösung aus. Dieses wird durch die in diesem Pirani-Sensor verwendete weiterentwickelte Messmethode Pulspirani erreicht. Eine optimierte Temperaturkompensation hält die Messwerte des Pirani-Sensors stabil. Ein Mikrocontroller übernimmt die Kontrolle im Pirani-Sensor und erlaubt eine komfortable Bedienung. Der Pirani-Sensor VSP63 enthält eine leistungsoptimierte Elektronik mit einem Stromverbrauch von ca. 42 mA. Diese gibt den Druck über einen logarithmischen 0-10 V Ausgang aus, und ermöglicht so eine einfache Anbindung an Steuerungen oder Anzeigen. Das robuste Metallgehäuse, eine robuste, metallgedichtete Edelstahl-Messzelle und eine Edelstahlblende die den Pirani-Sensor schützt, lässt einen Einsatz in rauen Industrieumgebungen zu. Der Vakuumanschluss and dem Pirani-Sensor ist in verschiedenen Ausführungen erhältlich, während der elektrische Anschluss als männlicher Hirschmann-Stecker ausgeführt ist. Typische Anwendungen sind Beschichtungsanlagen, Vakuumöfen und die Gefriertrocknung. Unter folgendem Link finden Sie eine Übersicht von weiteren Drucksensoren für diverse Applikationen in der Industrie und Forschung. Sollten Sie weitere Fragen zu dem Pirani-Sensor haben, schauen Sie auf die folgenden technischen Daten oder nutzen Sie bitte unser Kontaktformular oder rufen Sie uns unter 02903 - 976 99 0 an. Unsere Techniker und Ingenieure beraten Sie sehr gerne bezüglich des Pirani-Sensors oder allen anderen Produkten auf dem Gebiet der Regeltechnik, der Messgeräte oder der Waagen der PCE Deutschland GmbH.


Weitere Informationen zum Pirani-Sensor vsp63   Bedienungsanleitung zum Pirani-Sensor vsp63 ansehen / ausdrucken   CE-Zertifikat zum Pirani-Sensor vsp63   Video vom Pirani-Sensor vsp63 ansehen    Hier finden Sie weitere Produktbilder zum Pirani-Sensor vsp63.   Software zum Pirani-Sensor vsp63 downloaden   Datenblatt zum Pirani-Sensor vsp63

Der Pirani-Sensor vsp63

- hohe Zuverlässigkeit

- sehr gute Reproduzierbarkeit von 2 %

- UHV-taugliche Edelstahl-Messzelle

- Stabile Werte durch Temperaturkompensation

- logarithmischer 0-10 V Ausgang

- EMV-gerechtes Metallgehäuse



Technische Spezifikation

Messprinzip Wärmeleitung (Impuls-Pirani), gasartabhängig
Medienberührendes Material Edelstahl 1.4307, Nickel, Wolfram, Glas
Messbereich 1000 ... 1 x 10-4 mbar,
zulässige Überlast 4 bar absolut
Genauigkeit

1000 ... 20 mbar: < ± 30 % v. Messwert

20 ... 2 x 10-3 mbar: < ± 10 % v. Messwert

< 2 x 10-3 mbar: Faktor 2 v. Messwert

Reproduzierbarkeit ± 2 %
Reaktionszeit

max. 200 ms

Spannungsversorgung 15 ... 30 V DC
Elektrischer Anschluss Hirschmann, 6polig, männlich, verschraubbar
Leistungsaufnahme max. 1 Watt, 42 mA, 24 V Versorgungsspannung
Umgebungstemperatur +5 ... +60 °C
Lagertemperatur -40 ... +70 °C
Ausheiztemperatur 80 °C am Flansch
Ausgangssignal 4 - 20 mA, logarithmisch, Dreileiter,
maximale Bürde: RL = (Versorgungsspannung -
4 V) / 20 mA
VSP63MV: 1,5 bis 8,5 VDC, logarithmisch,
1V / Dekade
Lastwiderstand > 10k W
Vakuumanschluss
VSP63MA4, VSP63MV

Kleinflansch DN16 ISO KF
Schutzart IP 54 (VSP63MA4), IP40 (VSP63MV)
Gewicht ca. 98 g
Abmessungen
VSP63MA4

VSP63MV

Ø 30 mm x 81 mm
Ø 32 mm x 66 mm


Lieferumfang

1 x Pirani-Sensor VSP63(MV, MA4), Bedienungsanleitung

Optionales Zubehör

- XB0500004: Gegenstecker, 5polig (VSP63MA4)

- XB0600002: Gegenstecker, 6polig (VSP63MA4 / VSP63MV)

- W0509002: Messkabel, geschirmt, 2 m (VSP63MA4 mit VD6)

- W0509006: Messkabel, geschirmt, 6 m (VSP63MA4 mit VD6)

- W0606002: Messkabel, geschirmt, 2 m (VSP63MV mit VD12)

- W0606006: Messkabel, geschirmt, 6 m (VSP63MV mit VD12)
