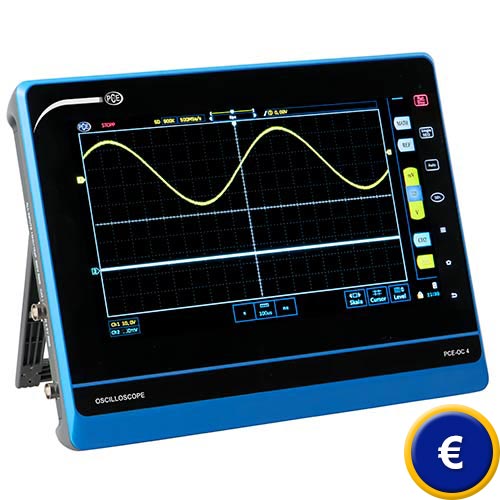

Tablet-Oszilloskop PCE-OC 4

Tablet-Oszilloskop mit 10" LCD Anzeige / 100 MHz / Speicher
Automatische Messmodi / Intuitiv bedienbar / viele Messmodi /
einstellbarer Trigger / 2 Eingangkanäle

Das Tablet-Oszilloskop PCE-OC 4 zeichnet sich durch das große 10" Display aus. Dieses Display macht das Tablet-Oszilloskop zu einem Oszilloskop mit dem größten Display auf dem Markt. Mit einer Bandbreite von 100 Mhz ist das Tablet-Oszilloskop PCE-OC 4 für viele Aufgaben in der modernen Mess- und Prüftechnik geeigenet. Die Samplerate beträgt maximal 1 GS/s. Das Tablet-Oszilloskop verfügt über 2 Eingangskanäle. Diese können sowohl zum Messen als auch zum Triggern verwendet werden. Das Tablet-Oszilloskop PCE-OC 4 verfügt über viele automatische Messmodi, die die Arbeit in der Prüftechnik erleichtern.

Die Navigation und gesamte Bedienung von dem Tablet-Oszillokop erfolgt über einen Touchscreen bedient. Durch die kompakte Bauweise und dem Gewicht von 2 Kg kann das Tablet-Oszilloskop hervorragend für den mobilen Einsatz verwendet werde. Mithilfe des USB Ports an der rechten Seite besteht auch die Möglichkeit eine Verbindung mit dem PC oder Laptop herzustellen. Haben Sie keinen PC zur Hand, können Sie einen Screenshot am Tablet-Oszilloskop erstellen und intern abspeichern. Mithilfe der "Auto"-Taste am Bildschirmrand können automatische Einstellungen für das aktuelle Signal gefunden und verwendet werden. Ebenfalls am Bildschirmrand befindet sich die Single Sequenz Taste, diese hat in etwa die gleiche Funktion wie eine Hold Taste, nur dass diese das Signal vorher noch einmal abfragt.

Sollten Sie weitere Fragen zu dem Tablet-Oszilloskop haben, dann schauen Sie auf die folgenden technischen Daten, nutzen Sie unser Kontaktformular oder rufen Sie uns an: 02903 976 99 0. Unsere Techniker und Ingenieure beraten Sie gerne zu dem Tablet-Oszilloskop oder allen anderen Produkten auf dem Gebiet der Regeltechnik, der Labortechnik, der Messgeräte oder der Waagen von PCE Deutschland GmbH.

- Auto-Set Funktion
- USB Anschluss
- Single Shot
- 10,1“ LC-Display

- 100 MHz Bandbreite
- 2 Eingangskanäle
- Einstellbarer Trigger
- Viele Messmodi

Technische Spezifikation vom Tablet-Oszilloskop PCE-OC 4

Bandbreite

100 MHz

Samplerate

2 GS/s

Eingänge

2

Eingangskopplung

AC, DC, GND

Eingangsimpedanz

1 MΩ ±1 % || 15 pF ± 3 pF / 50 Ω (umschaltbar) oder 50 Ω (umschaltbar)

Maximale Eingangsspannung

CAT 1 300 V (1 MΩ) / 5 V (50 Ω)

Tastkopfverhältnis

0,1 x ... 1000 kx

Vertikalanteil

Empfindlichkeit

2 mV/div ... 5 mV/div

Auflösung

8 bit

Mathematische Funktionen

+,-,*,/,FFT

Offset-Bereich

±6 div

Horizontalbereich

Zeitbasis

1 ns/div ... 1000 s/div

Speichertiefe

90 Mpts (1 Kanal)
45 Mpts (2 Kanäle)

Abtastrate 1-Kanal Messung

2 G Sa/s

Abtastrate 2-Kanal Messung

1 G Sa/s

Trigger

Triggersignal

Flanken-, Impuls-, Logik-Trigger

Triggerquelle

CH 1, CH 2

Triggerarten

Normal, Auto, Single

Automatische Messmodi

Periode, Frequenz, Anstiegszeit, Abfallzeit, Delay-Trigger, Pulsweite, Tastverhältnis, Overshoot, Maximalwert, Minimalwert, Peak-to-Peak, Effektivwert, Cycle-Effektivwert, Mittelwert, Cycle-Mittelwert, Amplitude, Burstdauer, High/Low-Pegel (maximal 5 gleichzeitig)

Allgemeine Daten zum Tablet-Oszilloskop PCE-OC 4

Display

10,1 " LED Touchscreen

Auflösung

1024 x 600

Umgebungsbedingungen

-20 ... +50 °C, <95 % RH

Spannungsversorgung

100 ... 240 V, 50 ... 60 Hz

Leistungsaufnahme

≤15 W

Akkukapazität

13000 mA/h

Akkuladezeit

≤5 h

Abmaße

275 x 210 x 60 mm

Gewicht

ca. 2000 g

Weitere Produktbilder vom Tablet-Oszilloskop PCE-OC 4

Hier die unterschiedlichen Anschlüsse an der Seite vom Tablet-Oszilloskop.

Hier sehen Sie das Tablet-Oszilloskop mit ausgeklapptem Standfuß.

Lieferumfang vom Tablet-Oszilloskop PCE-OC 4

1 x Tablet-Oszilloskop PCE-OC 4, 2 x Tastköpfe, 1 x 5 V Testadapter, 1 x Netzteil,
1 x Bedienungsanleitung
