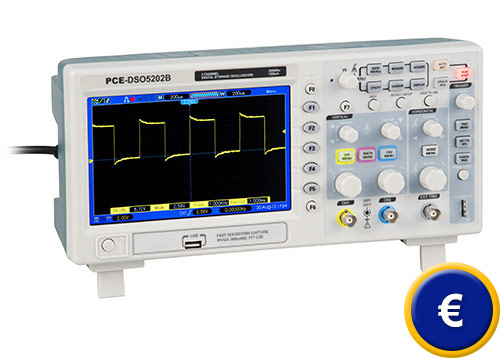

Speicheroszilloskop PCE-DSO5000 Serie

Großes 7" Display am Speicheroszilloskop / 2 Eingangskanäle / bis zu 200 MHz Bandbreite

USB-Anschluss für USB Sticks / viele automatische Messfunktionen / Auto-Set Funktion

Das Speicheroszilloskop aus der PCE-DSO5000 Serie hat folgende Bandbreiten: 60 MHz, 100 MHz und 200 MHz. Das Speicheroszilloskop besitzt 2 Eingangskanäle. Auf dem großen, hochauflösenden Display kann der Anwender alle gemessenen Parameter direkt vom Speicheroszilloskop ablesen. Das Speicheroszilloskop bietet die Möglichkeit Kurven aufzuzeichnen und nachträglich anzusehen. Die Speicherung kann auf einem USB Stick erfolgen. Neben der weiten Bandbreite besitzt das Speicheroszilloskop aus der PCE-DSO5000 Serie eine hohe Abtastrate von bis zu 1 GS/s. Neben vielen verschiedenen automatischen Messfunktionen kann das Speicheroszilloskop an fest gelegten Punkten Triggern. So ist es möglich zum Beispiel nur die erste steigende Flanke zu betrachten oder die letzte fallende Flanke. Die farbige Markierung der Eingangskanäle ermöglicht ein schnelles arbeiten mit dem Speicheroszilloskop. Standardmäßig hat jedes Speicheroszilloskop eine Auto-Set Funktion, die die Einstellungen für die vertikale und horizontale Ablenkung automatisch einstellt. Sollten Sie weitere Fragen zum Speicheroszilloskop haben, schauen Sie auf die folgenden technischen Daten oder nutzen Sie unser Kontaktformular oder rufen Sie uns an: 02903 976 99 0. Unsere Techniker und Ingenieure beraten Sie sehr gerne bezüglich dem Energie- und Leistungsmessgerät oder allen anderen Produkten auf dem Gebiet der Messgeräte, der Regeltechnik oder der Waagen der PCE Deutschland GmbH.

Weitere Informationen zum Speicheroszilloskop PCE-DSO5000 Serie   Bedienungsanleitung zum Speicheroszilloskop PCE-DSO5000 Serie ansehen / ausdrucken   CE Zertifikat zum Speicheroszilloskop PCE-DSO5000 Serie   Video vom Speicheroszilloskop PCE-DSO5000 Serie ansehen   Hier finden Sie weitere Produktbilder zum Speicheroszilloskop PCE-DSO5000 Serie   Datenblatt zum Speicheroszilloskop PCE-DSO5000 Serie

Mehr zum Speicheroszilloskop PCE-DSO5000 Serie

- einstellbarer Trigger

- Auto-Set Funktion

- USB Anschluss

- 2 Eingangskanäle

- großes 7" Display

- viele automatische Messfunktionen

- Single-Shot

- bis zu 200 MHz

Technische Daten Speicheroszilloskop PCE-DSO5000 Serie

Modell



PCE-DSO5062B

PCE-DSO5102B

Bandbreite



60 MHz

100 MHz

Samplerate   1GS/s

Technische Daten geltend für alle Speicheroszilloskope der PCE-DSO5000 Serie

Eingänge

Eingangskopplung

AC, DC, GND

Eingangsimpedanz

1 MΩ ± 2 % || 20 pF ± 3 pF

maximale Eingangsspannung

300 Vss (DC + AC), CAT I, CAT II

Tastkopfverhältnis

1X, 10X, 100X, 1000X

Vertikalteil

Empfindlichkeit

2 mV ~ 5 V/div

Auflösung

8 Bit

Kanäle

2

untere Frequenzgrenze

≤ 10 Hz

mathematische Funktionen

addieren, subtrahieren, multiplizieren, dividieren, FFT-Analyse, Interpolation: sin(x) / x

Horizontalteil

Speichertiefe

1 MSamples

Abtastrate

1 GSa/s

Trigger

Triggersignal

Flanke, Pulsweite, Video, beliebige Einstellung der Triggerposition

Triggerquelle

CH1, CH2, EXT

Triggerarten

Auto, Normal, Single

Triggerkopplung

AC, DC, LF rej., HF rej

Allgemeine Daten Speicheroszilloskop

Display

7" Farb-TFT

Auflösung

800 x 480 Pixel

Farbtiefe

64000 Farben

Spannungsversorgung

120 ... 240 V AC, 45 Hz ... 66 Hz

Leistungsaufnahme

30 W

Abmaße

313 x 142 x 108 mm (L x B x H)

Gewicht Oszi

2,08 kg

Das übersichtliche Bedienfeld vom Speicheroszilloskop der PCE-DS5000 Serie ermöglicht ein schnelles arbeiten. Alle Drehfelder und Anschlüsse sind farbig markiert, sodass eine eindeutige Zuordnung möglich ist. Neben den Messeingängen hat das Speicheroszilloskop einen Eingang für einen externen Trigger. Ebenfalls ist ein Anschluss an dem Speicheroszilloskop vorhanden um den Testkopf und das Speicheroszilloskop zu testen.

Bedienfeld Speicheroszilloskop

Display vom Speicheroszilloskop

Das Speicheroszilloskop bietet viele Messmöglichkeiten

Lieferumfang Speicheroszilloskop PCE-DSO5000 Serie

1 x Speicheroszilloskop der PCE-DSO5000 Serie, 2 x Tastkopf, 1 x Bedienungsanleitung,

1 x Netzstecker

Lieferbare Speicheroszilloskope der PCE-DSO5000 Serie

PCE-DSO5062B

60 MHz Version

PCE-DSO5102B

100 MHz Version

PCE-DSO5202B

200 MHz Version
