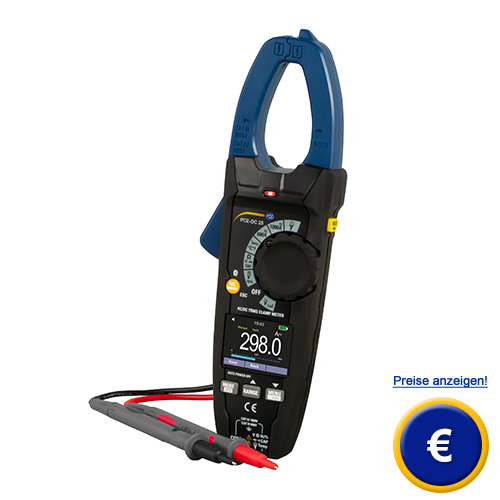

Stromzange PCE-DC 25
Stromzange mit Bluetooth Schnittstelle / Strommessung 0 ... 1000 A AC/DC / Temperaturmessung / NCV Prüfung / Zangenöffnung 34 mm /Messrate von 3 Hz /
optional mit Rogowski Spule für 3000 A AC erweiterbar / automatische Abschaltung

Die Stromzange hat einen Messbereich von 0 … 1000 A AC/DC. Die Strommessung erfolgt induktiv über die Zange an dem Messgerät. Dabei können stromführende Versorgungsleitungen mit einem Durchmesser von bis zu 32 mm mit der Stromzange verbunden werden. Mit der optionalen Rogowski Spule kann der Messbereich der Stromzange auf bis zu 3000 A AC erweitert werden. Bei der Strommessung verfügt die Stromzange über Unterfunktionen. So kann mit der Stromzange der Einschaltstrom gemessen werden. Dies ist eine besonders wichtige Funktion, da Motoren, wie sie zum Beispiel in Belüftungsanlagen verbaut werden, oder auch Hallenbeleuchtungen im Einschaltmoment einen besonders hohen Strom benötigen.

Neben der Strommessung kann die Stromzange auch Spannungen von 0 … 1000 V AC/DC, Widerstände, Frequenzen und Kapazitäten messen. Die Funktionen können über den Drehwahlschalter an der Stromzange eingestellt werden. Mit der NCV Funktion kann über die Stromzange berührungslos Spannungsfreiheit festgestellt werden. Sobald eine Spannung von 150 V AC anliegt wird dies über eine zusätzliche rote LED signalisiert. Diese Funktion ist bei jeder, über den Drehwahlschalter ausgewählten Messfunktion, aktiv. Für die optimale Ausleuchtung der Messstelle ist bei der Stromzange eine LED Lampe integriert.

Mit der Bluetooth Schnittstelle kann die Stromzange mit einem Android oder iOS Gerät verbunden werden. Mit der kostenlosen App zu der Stromzange können die Messwerte angezeigt, gespeichert und weiterverarbeitet werden. Damit deckt die Stromzangen wegen der Vielzahl an Funktionen einen großen Bereich an Messaufgaben ab.

Sollten Sie weitere Fragen zum Stromzange PCE-DC 25 haben, schauen Sie auf die folgenden technischen Daten oder nutzen Sie unser Kontaktformular. Unsere Techniker und Ingenieure beraten Sie sehr gerne bezüglich der Stromzange oder allen anderen Produkten auf dem Gebiet der Regeltechnik, der Labortechnik, der Messgeräte oder der Waagen der PCE Deutschland GmbH.

Hier finden Sie weitere Informationen zum Stromzange PCE-DC 25   Bedienungsanleitung zum Stromzange PCE-DC 25

Hier finden Sie weitere Informationen zum Stromzange PCE-DC 25

- Messbereich 0 ... 1000 A AC/DC
- Bluetooth Schnittstelle
- Einschaltstrommessung

- Not Connected Voltage Funktion
- LC Farbdisplay
- optional mit ISO-Zertifikat

Technische Spezifikationen zum Stromzange PCE-DC 25

Gleichspannung



Messbereich

600,0 mV DC

Auflösung

0,1 mV DC

Genauigkeit

±(0,5 % + 8 Digits)

Messbereich

6,000 V DC

Auflösung

0,001 V DC

Genauigkeit

±(1,5 % + 5 Digits)

Messbereich

60,00 V DC

Auflösung

0,01 V DC

Genauigkeit

±(1,5 % + 5 Digits)

Messbereich

600,0 V DC

Auflösung

0,1 V DC

Genauigkeit

±(1,5 % + 5 Digits)

Messbereich

1000 V DC

Auflösung

1 V

Genauigkeit

±(1,5 % + 5 Digits)

Eingangsimpedanz

>10 MΩ

Überspannungsschutz

1000 V AC/DC

Wechselspannung



Messbereich

6,000 V AC

Auflösung

0,001 V AC

Genauigkeit

±(1,5 % + 5 Digits)

Messbereich

60,00 V AC

Auflösung

0,01 V AC

Genauigkeit

±(1,5 % + 5 Digits)

Messbereich

600,0 V AC

Auflösung

0,1 V AC

Genauigkeit

±(1,5 % + 5 Digits)

Messbereich

1000 V AC

Auflösung

1 V AC

Genauigkeit

±(1,5 % + 5 Digits)

Spitzenwert (PEAK) Genauigkeit

±10 %

Spitzenwert (PEAK) Reaktionszeit

1 ms

Eingangsimpedanz

>10 MΩ

Überspannungsschutz

1000 V AC/DC

Die Genauigkeit bezieht sich auf einen Messbereich von 10 ... 100 % bei einer Sinuswelle.

Tiefpassfilter (LowZ) (50 ... 400 Hz)



Messbereich

6,000 V AC

Auflösung

0,001 V AC

Genauigkeit

±(3,0 % + 40 Digits)

Messbereich

60,00 V AC

Auflösung

0,01 V AC

Genauigkeit

±(3,0 % + 40 Digits)

Messbereich

300,0 V AC

Auflösung

0,1 V

Genauigkeit

±(3,0 % + 40 Digits)

Eingangsimpedanz

<300 kΩ

Überspannungsschutz

1000 V AC/DC

Die Genauigkeit bezieht sich auf einen Messbereich von 10 ... 100 % bei einer Sinuswelle.

Wechsel- mit Gleichspannung (50 ... 400 Hz)



Messbereich

6,000 V AC

Auflösung

0,001 V AC

Genauigkeit

±(2,5 % + 20 Digits)

Messbereich

60,00 V AC

Auflösung

0,01 V AC

Genauigkeit

±(2,5 % + 20 Digits)

Messbereich

600,0 V AC

Auflösung

0,1 V AC

Genauigkeit

±(2,5 % + 20 Digits)

Messbereich

1000 V AC

Auflösung

1 V AC

Genauigkeit

±(2,5 % + 20 Digits)

Eingangsimpedanz

>10 MΩ

Gleichstrom



Messbereich

600,0 A DC

Auflösung

0,1 A DC

Genauigkeit

±(2,5 % + 5 Digits)

Messbereich

1000 A DC

Auflösung

1 A DC

Genauigkeit

±(2,8 % + 5 Digits)

Überspannungsschutz

1000 A DC

Wechselstrom (50 ... 60 Hz)

Messbereich

600,0 A AC

Auflösung

0,1 A AC

Genauigkeit

±(2,5 % + 5 Digits)

Messbereich

1000 A AC

Auflösung

1 A AC

Genauigkeit

±(2,8 % + 5 Digits)

Überlastschutz

1000 A AC/DC

Flexible Stromzange (50 ... 400 Hz)



Messbereich

30,00 A AC

Auflösung

0,01 A AC

Genauigkeit

±(3,0 % + 5 Digits)

Messbereich

300,0 A AC

Auflösung

0,1 A AC

Genauigkeit

±(3,0 % + 5 Digits)

Messbereich

3000 A AC

Auflösung

1 A AC

Genauigkeit

±(3,0 % + 5 Digits)

Überlastschutz

3000 A AC/DC

Die Genauigkeit bezieht sich auf einen Messbereich von 10 ... 100 % bei einer Sinuswelle.

Widerstand



Messbereich

600,0 Ω

Auflösung

0,1 Ω

Genauigkeit

±(1,0 % + 10 Digits)

Messbereich

6,000 kΩ

Auflösung

0,001 kΩ

Genauigkeit

±(1,5 % + 5 Digits)

Messbereich

60,00 kΩ

Auflösung

0,01 kΩ

Genauigkeit

±(1,5 % + 5 Digits)

Messbereich

600,0 kΩ

Auflösung

0,1 kΩ

Genauigkeit

±(1,5 % + 5 Digits)

Messbereich

6,000 MΩ

Auflösung

0,001 MΩ

Genauigkeit

±(2,5 % + 5 Digits)

Messbereich

60,00 MΩ

Auflösung

0,01 MΩ

Genauigkeit

±(3,5 % + 10 Digits)

Überspannungsschutz

1000 V AC/DC

Durchgangsprüfung



Signalton

<50 Ω

Überspannungsschutz

1000 V AC/DC

Diodenprüfung



Teststrom

<1,5 mA

Maximale Spannung bei geöffnetem Stromkreis

3,3 V DC

Frequenzmessung



Messbereich

9,999 Hz ... 99,99 kHz

Auflösung

0,01 ... 10 Hz

Genauigkeit

±(1,2 % + 5 Digits)

Überspannungsschutz

1000 V AC/DC

Empfindlichkeit

>5 Vrms bei einem Tastverhältnis von 20 ... 80 %

Tastverhältnis

Messbereich

10,0 ... 90,0 %

Auflösung

0,1 %

Genauigkeit

±(1,2 % + 8 Digits)

Impulsbereich

40 Hz ... 10 kHz

Impulsamplitude

±5 V (0,1 ... 100 ms)

Kapazität



Messbereich

60,00 nF

Auflösung

0,01 nF

Genauigkeit

±(4,0 % + 20 Digits)

Messbereich

600,0 nF

Auflösung

0,1 nF

Genauigkeit

±(3,0 % + 8 Digits)

Messbereich

6,000 µF

Auflösung

0,001 µF

Genauigkeit

±(3,0 % + 8 Digits)

Messbereich

60,00 µF

Auflösung

0,01 µF

Genauigkeit

±(3,0 % + 8 Digits)

Messbereich

600,0 µF

Auflösung

0,1 µF

Genauigkeit

±(3,0 % + 8 Digits)

Messbereich

6000 µF

Auflösung

1 µF

Genauigkeit

±(5,0 % + 8 Digits)

Messbereich

60,00 mF

Auflösung

0,01 mF

Genauigkeit

±(5,0 % + 20 Digits)

Messbereich

100,0 mF

Auflösung

0,1 mF

Genauigkeit

±(5,0 % + 20 Digits)

Überspannungsschutz

1000 V AC/DC

Temperaturmessung (Thermoelement Typ K)

Messbereich

-40 ... 600,0 °C

Auflösung

0,1 °C

Genauigkeit

±(1,5 % + 5 Digits)

Messbereich

600 ... 1000 °C

Auflösung

1 °C

Genauigkeit

±(1,5 % + 5 Digits)

Messbereich

-40 ... 600,0 °F

Auflösung

0,1 °F

Genauigkeit

±(1,5 % + 9 Digits)

Messbereich

600 ... 1800 °F

Auflösung

1 °F

Genauigkeit

±(1,5 % + 9 Digits)

Überspannungsschutz

1000 V AC/DC

Die Genauigkeit bezieht sich auf das Messgerät ohne Temperatursonde. Spezifikationen beziehen sich auf einer stabilen Umgebungsbedingungen von ±1 °C. Bei langanhaltender Messung steigt der Messwert um 2 °C

Weitere Spezifikationen

Stromzangenöffnung

34 mm / 1,3 "

NCV

>150 V AC

Display

LC Farbdisplay

Anzeige bei Messbereichsüberschreitung

"OL" (Overload)

Messrate

3 Messwerte pro Sekunde

Schnittstelle

Bluetooth

Betriebsbedingungen

5 ... 40 °C / 41 ... 104 °F
<80 % r. F. nicht kondensierend bei 31 °C / 87 °F linear sinkend zu 50 % r. F. nicht kondensierend bei 40 °C / 104 °F

Lagerbedingungen

-20 ... 40 °C / -4 ... 140 °F
<80 % r. F. nicht kondensierend

Maximale Arbeitshöhe

2000 m / 7000 ft

Spannungsversorgung

3 x 1,5 V AAA Batterie

Automatische Abschaltung

Ausgeschaltet, 15, 30, 45, 60 Minuten

Abmessungen

250 x 80 x 40 mm

Gewicht

365 g

Stromzange PCE-DC 25

Stromzange PCE-DC 25

Stromzange PCE-DC 25

Stromzange PCE-DC 25

Stromzange PCE-DC 25

Stromzange PCE-DC 25

Lieferumfang Stromzange PCE-DC 25

1 x Stromzange PCE-DC 25, 1 x Paar Messleitungen, 1 x Thermoelement Typ-K,
1 x Thermoelementen Adapter,  3 x 1,5 V AAA Batterie, 1 x Transporttasche, 1 x Bedienungsanleitung

Alles zum Stromzange PCE-DC 25

Vom Stromzange PCE-DC 25 zurück zur Homepage

Hier finden Sie weitere Produkte aus dem Bereich Stromzange

- Stromzange PCE-DC1
  (Mini-Zange bis 200 A, inkl. Frequenzmessung, Überspannungskategorie III)
Alles zum Stromzange PCE-DC1
- Stromzange PCE-DC 2
  (Mini-Zange bis 200 A AC/DC, inkl. Ohmmessung, Überspannungskategorie III)
Alles zum Stromzange PCE-DC 2
- Stromzange PCE-DC 3
  (Zangenöffnung: 18 mm, Hintergrundbeleuchtung, Abschaltautomatik)
Alles zum Stromzange PCE-DC 3
- Stromzange PCE-LCT 1
  (Leckstromzange bis 100 A AC, Spannungsmessung bis 400 V, Widerstandsprüfung)
Alles zum Stromzange PCE-LCT 1
- Stromzange PCE-LCT 3
  (Zangenöffnung: 30 mm, Leckstrommessung, Temperaturmessung, Diodenprüfung)
Alles zum Stromzange PCE-LCT 3
- Stromzange PCE-OCM 10
  (Abtastrate 3 Hz, OLED Display, Messbereich bis 600 A und 1000 V, NCV)
Alles zum Stromzange PCE-OCM 10

Hier finden Sie die komplette Übersicht über alle Messgeräte des Angebotes von PCE Instruments.

Kontaktinformation:
PCE Deutschland GmbH
Im Langel 26
D-59872 Meschede
Tel. 02903 976 990
Fax: 02903 976 9929

Eine Schnellübersicht der Produktgruppen der Messgeräte finden Sie folgend:
Anemometer
Amperemeter
Barometer
Baufeuchte-Messgeräte
Bau-Laser-Messgeräte
Beleuchtungsmesser
Boroskope
Chlormessgeräte
Datenlogger-
Messgeräte

Dichtemessgeräte
Dickenmessgeräte
Differenzdruck-
messgeräte

Digitale Multimeter
Distanz-Messgeräte
Drehfeldrichtungs-
anzeiger

Drehzahlmessgeräte
Druckmessgeräte
Durchflussmessgeräte
Durometer
Endoskope
Entfernungsmessgeräte
Erdungsmessgeräte
Farbmessgeräte
Feuchtemessgeräte (für relative Feuchtigkeit)
Feuchtemesser (für relative Feuchtigkeit)
Feuchtemessgeräte (absolut)
Fluorid-Messgeräte
Frequenzzähler
Gasmessgeräte
Gaswarngeräte
Gaussmeter
Geräte zur Kalibrierung
Glanz-Messgeräte
Handtachometer
Härte-Messgeräte
Highspeed-Kameras
Hitzestress-Messgeräte
Holzfeuchte-Messgeräte
Hygrometer
Infrarotthermometer
Infrarotkameras
Ionengehaltsmesser
Isolationsmessgeräte
Kabelsuchgeräte
Kalibratoren
KFZ-Messgeräte
Kraft-Messgeräte
Kraftmesser
Klima-Messgeräte
Lärmmessgeräte
Lackdicken-Messgeräte
Lasermeter
Laser-Leistungs-
Messgeräte

Lasertemperatur-
messgeräte

LCR-Messgeräte
Leitfähigkeitsmesser
Leitfähigkeitstester
Leistungsmessgeräte
Licht-Messgeräte
Luftfeuchtigkeits-
messgeräte

Luftströmungsmessgeräte
Lux-Messgeräte
Manometer
Materialdickenmessgeräte
Materialfeuchte-
messgeräte

Material-Härteprüfgeräte
Messwerkzeuge
Gleichstromzangen
Mikroskope
Milliohmmeter
Multimeter (digital)
Multitester
Netzwerk-Messgeräte
Ohmmeter
Oszilloskope
Ozon-Messgeräte (Luft/Wasser)
Papierfeuchte-
Messgeräte

Partikelzähler
Pegelmessgeräte
pH-Messgeräte
pH-Tester
Photometer (Monoparameter)
Photometer (Multiparameter)
Pyrometer
Radioaktivitätsmessgeräte
Rauhigkeitsmessgeräte
Redox-Messgeräte
Refraktometer
Rotationslaser-
Messgeräte

Sauerstoffmessgeräte (Wasser)
Sauerstoffmessgeräte (Gas)
Salzgehalt-Messgeräte
Schallpegel-Messgeräte
Schichtdicken-
Messgeräte

Schutzmaßnahmen-
Messgeräte

Schwingungsmessgeräte
Signalwandler
Spannungsprüfgeräte
Stereomikroskope
Stethoskope
Staubmessgeräte
Staurohrmanometer
Strahlungsthermometer
Strahlungsmessgeräte
Straßenmessräder
Stroboskope
Stromzangen
Tachometer (optisch & kontakt)
Temperaturmessgeräte
Temperaturfühler
Thermofühler
Thermohygrometer
Thermo-Kameras
Thermographie-Kameras
Thermometer
Teslameter
Thermo-Messgeräte
Trübungsmessgeräte
Umwelt-Messgeräte
Umgebungsfeuchte-
Messgeräte

VDE-Messgeräte
Vermessungsgeräte
Vibrationsmessgeräte
Voltmeter
Waagen
Wanddickenmessgeräte
Wasser-Messgeräte
Wasser-pH-Meter
Warnanlagen (Gas)
Wattmeter
Wärmebildkameras
Werkstatt-Messgeräte
Werkstofffeuchte-
Messgeräte

Wetterstationen
Windmessgeräte
Zangen-Messgeräte
Zug- / Druck-Messgeräte

Eine Schnellübersicht der Produktgruppen der Waagen finden Sie folgend:
Analyse-Waagen
Apotheker-Waagen
Bock-Waagen
Boden-Waagen
Brückenwaagen
Dental-Waagen
Dichtebest.-Waagen
Digital-Kranwaagen
Dosier-Waagen
Durchfahr-Waagen
Eichfähige-Waagen
Fass-Waagen
Federwaagen
Feinwaagen
Feuchte-Waagen
Flächenmassewaagen
Goldwaagen
Handelswaagen
Haushaltswaagen
Hängende Waagen
Hubwagen-Waagen
Industriewaagen
Inventur-Waagen
Juwelierwaagen
Karat-Waagen
Kleinwaagen
Kompakte Waagen
Kraftmessgeräte
Kranwaagen
Laborwaagen
Ladenwaagen
Multifunktionswaagen
Papier-Waagen
Paket-Waagen
Paletten-Waagen
Plattform-Waagen
Präzise Waagen
Schulwaagen
Speichernde Waagen
Stückzahlwaagen
Taschenwaagen
Tischwaagen
Versandwaagen
Waagen für Tiere
Waagen mit Software
Wasserdichte Waagen
Wiegeplattformen
Zählende Waagen
