Stromzange PCE-LCT 3
Stromzange zur Bestimmung des Leckstroms / Temperaturmessung mit Thermoelement /
induktive Strommessung bis 150 A AC / Stromzangenöffnung 30 mm / viele Messfunktionen

Die Stromzange ist das ideale Messmittel um Leckströme zu messen. Dies wird durch den umfangreichen Messbereich der Stromzange ermöglicht. Auch können Strommessungen bis 150 A AC mit der Stromzange vorgenommen werden. Um Versorgungsleitungen mit einem Strom von bis zu 150 A zu prüfen, kann die Stromzange für den entsprechenden Leitungsquerschnitt auf bis zu 30 mm geöffnet werden.

Neben der Strommessung kann die Stromzange auch Spannungen bis 600 V messen. Der Spannungsmessbereich bei der Stromzange ermöglicht eine Spannungsmessung an zum Beispiel Drei-Phasen Netzen. Des Weiteren kann die Stromzangen Temperaturen mithilfe von Thermoelementen messen. Mit dieser besonderen Eigenschaft der Stromzange können zum Beispiel Temperaturmessungen an Verbrauchern unter Last durchgeführt werden. Aufgrund seiner vielen Messfunktionen deckt die Stromzange ein breites Spektrum an Messaufgaben ab.

Sollten Sie weitere Fragen zum Stromzange PCE-LCT 3 haben, schauen Sie auf die folgenden technischen Daten oder nutzen Sie unser Kontaktformular. Unsere Techniker und Ingenieure beraten Sie sehr gerne bezüglich der Stromzange oder allen anderen Produkten auf dem Gebiet der Regeltechnik, der Labortechnik, der Messgeräte oder der Waagen der PCE Deutschland GmbH.

Hier finden Sie weitere Informationen zum Stromzange PCE-LCT 3   Bedienungsanleitung zum Stromzange PCE-LCT 3

Hier finden Sie weitere Informationen zum Stromzange PCE-LCT 3

- 30 mm Stromzangenöffnung
-
Temperaturmessung mit Thermoelement Typ K

- Strommessung bis 150 A AC

- deckt ein großes Messspektrum ab
- Spannungsmessung bis 600 V AC/DC RMS
- Transporttasche für den mobilen Einsatz

Technische Spezifikation zur Stromzange PCE-LCT 3

AC Strommessung

Messbereich

Auflösung

Genauigkeit
50/60 Hz

Genauigkeit
40 Hz ... 1 kHz

4 mA

0,001 mA

±(2 % + 10 Digits)

±(3 % + 5 Digits)

40 mA

0,01 mA

±(2 % + 10 Digits)

±(3 % + 5 Digits)

400 mA

0,1 mA

±(2 % + 5 Digits)

±(3 % + 3 Digits)

4 A

0,001 A

±(2 % + 5 Digits)

±(3 % + 3 Digits)

40 A

0,01 A

±(2 % + 10 Digits)

±(3 % + 5 Digits)

150 A

0,1 A

±(2 % + 10 Digits)

±(3 % + 5 Digits)

Frequenzbereich: 40 Hz ... 1 kHz (Sinuswelle)
maximaler Eingangsstrom: 150 A AC

Messfunktion

Messbereich

Auflösung

Genauigkeit

DC Spannung

4 V

0,001 V

±(0,5 % + 4 Digits)

40 V

0,01 V

400 V

0,1 V

600 V

1 V

Eingangsimpendanz: 10 MΩ
maximale Eingangsspannung: 600 V AC/DC RMS

AC Spannung

4 V

0,001 V

±(1 % + 3 Digits)

40 V

0,01 V

400 V

0,1 V

600 V

1 V

Eingangsimpendanz: 10 MΩ
maximale Eingangsspannung: 600 V AC/DC RMS
Frequenzbereich: 40 Hz ... 1 kHz (Sinuswelle)

Widerstand

400 Ω

0,1 Ω

±(0,8 % + 3 Digits)

4 kΩ

0,001 kΩ

40 kΩ

0,01 kΩ

400 kΩ

0,1 kΩ

4 MΩ

0,001 MΩ

40 MΩ

0,01 MΩ

±(1 % + 3 Digits)

Messspannung im offenen Stromkreis: ca. 0,4 V
Überspannungsschutz: 600 V AC/DC RMS

Durchgangsprüfung

Signalton bei <40 Ω

0,1Ω

-

Überspannungsschutz: 600 V AC/DC RMS

Temperatur

-20 ... 0 °C
-4 ... 32 °F

1 °C
1 °F

±(3 % + 5 Digits)

-0 ... 400 °C
32 ... 757 °F

1 °C
1 °F

±(1,5 % + 5 Digits)

400 ... 1000 °C
752 ... 1832 °F

1 °C
1 °F

±(3 % + 5 Digits)

Überspannungsschutz: 600 V AC/DC RMS
Die Temperaturgenauigkeiten beinhalten nicht die Genauigkeiten der Temperatursensoren

Kapazität

40,00 nF

0,01 nF

±(3 % + 8 Digits)

400,0 nF

0,1 nF

4,000 µF

0,001 µF

40,00 µF

0,01 µF

400,0 µF

0,1 µF

4,000 mF

0,001 µF

40,00 mF

0,01 µF

Überspannungsschutz: 600 V AC/DC RMS

Diodenprüfung

3,2 V  0,001 V

-

Überspannungsschutz: 600 V AC/DC RMS
Prüfspannung: 3,2 V
Durchlassstrom: 1 mA

Die Genauigkeiten beziehen sich auf folgende Umgebungsbedingungen: 23 ± 5 °C und <75 % r.F

Allgemeine Spezifikationen



maximale Stromzangenöffnung

30 mm

Automatische Abschaltung

nach 30 Minuten, deaktivierbar

Spannungsversorgung

2 x 1,5 V AAA Batterie

Messrate

3 Messungen pro Sekunde

Anzeige bei Überspannung

"OL"

maximale Displayanzeige

4000

Display

LC Display

maximale Arbeitshöhe

2000 m

Temperaturkoeffizient

0,1 x Genauigkeit x °C*

Betriebsbedingungen

18 ... 28 °C

Lagerbediengungen

-10 ... 50 °C

Abmessungen

213 x 62 x 38 mm

Gewicht

ca. 238 g mit Batterien

*Die Temperatur ergibt sich aus der Differenz der Temperatur der Betriebsbedingungen und der aktuellen Umgebungstemperatur.
Beispiel:
Ist die aktuelle Umgebungstemperatur größer als die Temperatur der Betriebsbedingungen
(50 °C (aktuelle Umgebungtemperatur)) - (40 °C (Temperatur der Betriebsbedingungen)) = 10 °C
Ist die aktuelle Umgebungstemperatur kleiner als die Temperatur der Betriebsbedingungen
(0 °C (Temperatur der Betriebsbedingungen)) - (-5 °C (aktuelle Umgebungtemperatur)) = 5 °C

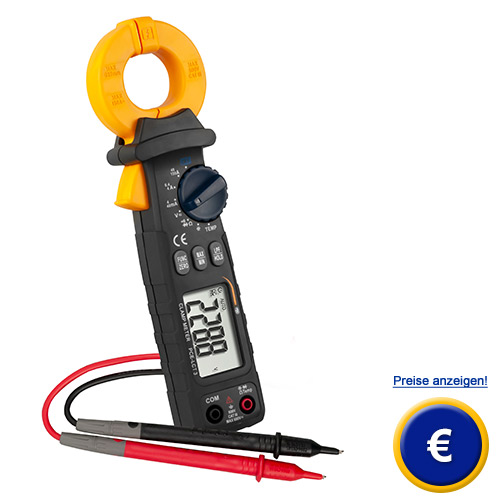

Gesamtansicht der Stromzange PCE-LCT 3

Display der Stromzange PCE-LCT 3

Anwendung der Stromzange PCE-LCT 3

Strommessung der Stromzange PCE-LCT 3

Anschlüsse zur Stromzange PCE-LCT 3

Induktivspule der Stromzange PCE-LCT 3 Lieferumfang zur Stromzange PCE-LCT 3

Lieferumfang Stromzange PCE-LCT 3

1 x Stromzange PCE-LCT 3, 1 x Transporttasche, 1 x Thermoelement Typ K, 1 x Paar Messleitungen, 2 x 1,5 V AAA Batterien, 1 x Bedienungsanleitung
