1-Phasen Leistungsprüfgerät C.A 8230
1-Phasen Leistungsprüfgerät bis 6500 A / Inrush-Messung / Grafik-LCD / Schnittstelle / Datenlogger / für 1-phasige Messungen und symmetrische 3-Phasen Netze

Der 1-Phasen Leistungsanalysator C.A 8230 ist speziell für das Elektrohandwerk, für Installateure und Wartungstechniker bestimmt. Das 1-Phasen Leistungsprüfgerät eignet sich durch vielfältige Messmöglichkeiten ebenso für Ausbildungs- und Schulungszwecke. Die perfekte Bedienerfreundlichkeit macht den 1-Phasen Leistungsprüfgerät zum hervorragenden Hilfsmittel für die Kontrolle elektrischer Installationen, besonders wenn sie mit viel Leistungselektronik bestückt sind. Als feldtaugliches Instrument ist der 1-Phasen Leistungsprüfgerät durch seinen ausklappbaren Standbügel auch für Vor-Ort-Messungen geeignet. Ergonomisch und mit einem großen Grafik-Bildschirm ausgestattet, erkennt der 1-Phasen Leistungsprüfgerät automatisch den angeschlossenen Stromwandlertyp. Von Halbperioden-Echteffektivwerten für AC + DC über Scheitelwerte bis zum Gesamt-Oberschwingungsgehalt zeigt der 1-Phasen Leistungsprüfgerät sämtliche Messdaten an, mit grafischer Anzeige der Wellenform. Die Messung von Kurzzeit-Flicker ist ebenfalls vorhanden. Für Einphasennetze und symmetrische Drehstromnetze sind alle Messungen verfügbar mit denen sich der Benutzer ein komplettes Bild von der Leistung und der Energie machen kann. Mit dem 1-Phasen Leistungsprüfgerät C.A 8230 lassen sich  Oberschwingungen bis zur 50. Ordnung individuell messen. Weiterer Pluspunkt vom 1-Phasen Leistungsprüfgerät: Im Expertenmodus lässt sich die Richtung der Oberschwingungen bestimmen. Alle über mehrere Tage hinweg aufgenommenen Messwerte können abgespeichert werden. Mit dem Inrush-Modus lassen sich Motoranlaufströme exakt analysieren und auf die Periode genau darstellen. Mit seiner kompakten und stoßfesten Flüssigkristall-LCD-Anzeige, sowie seiner ergonomischen Bedienerschnittstelle ist das Gerät einfach und intuitiv zu bedienen. Sollten Sie weitere Fragen zum 1-Phasen Leistungsprüfgerät haben, schauen Sie auf die folgenden technischen Daten oder nutzen Sie unser Kontaktformular oder rufen Sie uns an: 02903 976 99 0. Unsere Techniker und Ingenieure beraten Sie sehr gerne bezüglich dem Energie- und Leistungsmessgerät oder allen anderen Produkten auf dem Gebiet der Messgeräte, der Regeltechnik oder der Waagen der PCE Deutschland GmbH.

- TRMS Messung

- Strommessung bis 6500 A

- Scheitelfaktorbestimmung

- Harmonische bis 50 . Ordnung

- Min / Max Bestimmung

- Speicher und Datenlogger

- Einschaltstrombestimmung

- Flicker Messung

Technische Daten 1-Phasen Leistungsprüfgerät C.A 8230

Spannung

6 ... 600 V

Strom (je nach Stromwandler)

100 mA ... 6500 A

Grundgenauigkeit

0,5 %

Messwerte

Min, Max, AVG, Peak, Scheitelfaktor

Leistungen

1,2 VA ... 3,9 MVA

Energiemessung

Ja

Oberschwingungen (IEC 61000-4-5)

THD V, A, VA, 50 Harmonische RMS und %

Flicker

PST Kurzzeitflicker

Motoranlaufströme

Ja + grafische Darstellung

Schwellwertprüfung

Ja

Drehfeldrichtung

Ja

Speicher

1,5 MB

Frequenz der Grundschwingung

40 ... 70 Hz

Abtastfrequenz

12,8 kHz

Stromversorgung

Netzversorgung / NiMH Akku

Batterielaufzeit

40 h (ohne Hintergrundbeleuchtung)

16 h (mit Hintergrundbeleuchtung

Anzeige

Farbiges LC-Display

Elektrische Sicherheit

IEC 61010 CAT III 600 V

Schutzart

IP 54

Abmessungen

211 x 208 x 60 mm

Gewicht

880 g

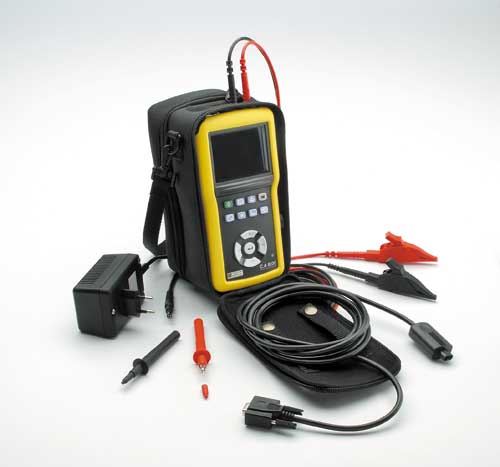

Lieferumfang 1-Phasen Leistungsprüfgerät C.A 8230

1 x 1-Phasen Leistungsprüfgerät C.A 8230, 1 x Transporttasche, 2 x Messleitungen,

2 x Tastspitzen 4 mm, 2 x Krokodilklemmen, 1 x Netzadapter, 6 x 1,2 V Akkus,

1 x optisches RS232 / USB Kabel, 1 x Betriebssoftware

Lieferbare Sets vom 1-Phasen Leistungsprüfgerät C.A 8230

C.A 8230-MN93A

Stromwandler MN93A

Messbereich: 5 mA ... 120 A

C.A 8230-AmpFlex A192 / 450mm

Stromwandler AmpFlex A193

Messbereich: 30 A ... 6500 A
