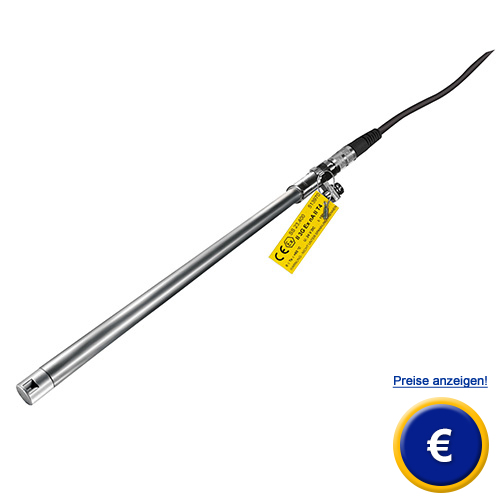

Thermopile-Strömungssensor SS 23.400
Thermopile-Strömungssensor bis 20 m/s / für Luft und Gase / Einfache Einloch-Montage /
ATEX-Zulassung nach 94/9EG in Zone 2 / Detektion der Strömungsrichtung /

Mit diesem Gerät steht ihnen ein Thermopile-Strömungssensor zum Messen der Strömungsgeschwindigkeit von Luft und Gasen mit gleichzeitiger Detektion der Strömungsrichtung zur Verfügung. Schon bei der Montage des Thermopile-Strömungssensor hebt sich dieser von anderen Sensoren ab, denn durch seine kompakte Rohrbauform mit einem Durchmesser von 9mm kann man den Thermopile-Strömungssensor sehr einfach und sehr schnell an die Wandöffnung montieren und sofort mit den Messungen anfangen. Dabei hat der Thermopile-Strömungssensor ein Messbereich bis zu 20 m/s, den man bei Temperaturen bis zu 60°C nutzen kann. Der Thermopile-Strömungssensor wird überall in der Industrie benötigt, wo saubere Luft, Stickstoff oder andere Gase über Rohre transportiert wird wie zum Beispiel bei einer Kühlluft-Überwachung. Wichtige Eigenschaften des Thermopile-Strömungssensors sind seine kurze Ansprechzeit, bei der der Thermopile-Strömungssensor schon nach kürzester Zeit die Ergebnisse anzeigt, und seine Fähigkeit uni- oder bidirektionale Messungen durch zu führen. Der Thermopile-Strömungssensor ist gemäß der ATEX-Richtlinie94/9EG in Zone 2 (Gerätekategorie 3G) ohne zusätzliche Maßnahmen (wie z.B. eine Zenerbarriere) einsetzbar. Für den bestimmungsgemäßen Betrieb muss das Original-Anschlusskabel verwendet werden. Sollten Sie weitere Fragen zum Thermopile-Strömungssensor SS 23.400 haben, schauen Sie auf die folgenden technischen Daten oder nutzen Sie unser Kontaktformular oder rufen Sie uns unter 02903 - 976 99 0 an. Unsere Techniker und Ingenieure beraten Sie sehr gerne bezüglich des Thermopile-Strömungssensor SS 23.400 oder allen anderen Produkten auf dem Gebiet der Regeltechnik, der Labortechnik, der Messgeräte oder der Waagen der PCE Deutschland GmbH.

- Einfacher Einbau
- für saubere Luft und Stickstoff
- ATEX-Zulassung für Zone 2
- Messbereich bis 20 m/s

- Sensorkopf aus Aluminium
- Arbeitstemperatur bis +60 °C
- Fühler aus Edelstahl
- für atmosphärischen Druck

Technische Daten Thermopile-Strömungssensor SS 23.400

Messgröße w_N

Normalgeschwindigkeit beogen auf Normalbedingungen von T_N = +20 °C und ρ_N = 1013,25 hPa

Messmedium

saubere Luft, Stickstoff
(weitere Gase auf Anfrage)

Messbereich Strömung w_N

0 ... 1 / 2,5 / 5 / 10 / 20 m/s

Untere Nachweisgrenze w_N

0,05 m/s

Messgenauigkeit

Standard

± 3 % v. MW. + (2 % v. MBE; min. 0,05 m/s¹⁾)

Hochpräzision (Option)

± 1 % v. MW. + (2 % v. MBE; min. 0,04 m/s¹⁾)

Reproduzierbarkeit w_N

± 1,5 % v. MW.

Ansprechzeit t₉₀ w_N

0,01 ... 10 s (konfigurierbar), 1 s Werkseinst.

Betriebstemperatur

Arbeitstemperatur

0 ... +60 °C

Lagertemperatur

-20 ... +85 °C

Material

Sensorkopf

Aluminium AlMgSiPb, eloxiert

Fühlerrohr

Edelstahl D6 CrNiMoTi 1.4571

Steckverbinder

Edelstahl D6 CrNiMoTi 1.4571

Allgemeine Daten

Medium, Umgebung

nicht kondensierend (bis 95 % rF)

Betriebsdruck

atmosphärisch (700 ... 1300 hPa)

Versorgungsspannung

7,5²⁾ ... 24 V DC + 10 %

Stromaufnahme

typ. < 35 mA (max. 160 mA mit Schaltausgängen)

Analogausgang

0 ... 10 V (R_L > 10 kΩ) oder 4 ... 20 mA
(R_L < 300 Ω); kurzschlussgeschützt

Schaltausgänge

2 Stück Open-collector, strombegrenzt und kurzschlussfest, konfigurierbar
Kanal 1 (OC1): Richtung od. Schwellwert
Kanal 2 (OC2): Schwellwert
Max. 26,4 V DC / 65 mA
Schalthysterese 5 % v. Schwellwert,
min. ± 0,05 m/s

Anschluss

Steckverbindung M9, verschraubt, 7-polig

Maximale Leitungslänge

0 ... 10 V: 10 m
4 ... 20 mA: 100 m

Einbaulage

beliebig

Schutzart / Schutzklasse

IP 66 / III

ATEX-Kategorie

3G, Zone 2 (II 3G Ex nA II T4)

Fühlerlänge

130 / 200 / 300 mm

Gewicht

ca. 60 g max. (300 mm Fühlerlänge)

¹⁾: unter Referenzbedingungen
²⁾: mit Stromausgang: bei Spannungsausgang min. 12 V

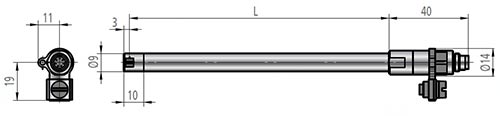

Abmessungen Thermopile-Strömungssensor SS 23.400

Darstellung Analog- und Digitalsignale Thermopile-Strömungssensor SS 23.400

Bidirektional
Richtungsdarstellung: Schaltausgang OC1

Bidirektional
Richtungsdarstellung: 0 m/s = 50 % Signal

Unidirektional
Richtungsdarstellung: keine

Lieferumfang Thermopile-Strömungssensor SS 23.400

1 x Thermopile-Strömungssensor (je nach Ausführung), 1 x Bedienungsanleitung

Zubehör Thermopile-Strömungssensor SS 23.400

Programmier-Kit (Art.Nr. 505960)
Das Programmier-Kit — kombiniert mit einem PC (via RS232) — erlaubt die Konfigurierung direkt vor Ort. Darüber hinaus kann die Mediumstemperatur sowie der Turbulenzgrad der Strömung angezeigt¹⁾ werden. Der Turbulenzgrad ist eine Abweichung vom Mittelwert.
Set bestehend aus:
- Programmierungs-Interface mit LED-Anzeige der Ausgangssignale und der   Spannungsversorgung für den Sensor
- PC-Software (für Windows)
- Anschlusskabel für Sensor (Länge 2 m)
- RS232-Kabel

¹⁾: Die Messwertübertragung bzw. -Auswertung über das Programmier-Kit ist nur für Konfigurations- und Testzwecke (nicht für kontinuierlichen Betrieb geeignet)
