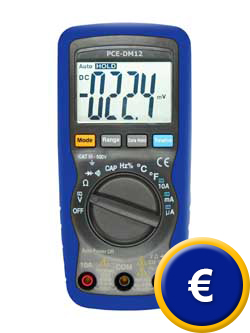

Voltmeter
PCE-DM12 (CAT III / 600 V)
Voltmeter
mit automatischer Bereichswahl,
großem Display und vielen Funktionen
|
|
Dieses
digitale Voltmeter ist ein neues,
kompaktes Messinstrument mit
doppelt geformten Plastikgehäuse und besonders großer, mit
hohem Kontrast ausgestatteter LCD-Anzeige.
Es ist in CAT III / 600 V / EN61010-1 ausgeführt. Das
Voltmeter hat Bereichsautomatik und liefert
0,5 % grundlegende DC-Genauigkeit. Seine
Robustheit und Zuverlässigkeit macht es
gleichermaßen geeignet für den Einsatz in Labor und
Forschungsinstituten, für Service-Techniker und für den
Elektroniker vor Ort. Hier sehen
Sie eine Übersicht aller
Voltmeter.
- einfachste Bedienung
- großes
kontrastreiches LCD-Display garantiert
gute Ablesbarkeit auch bei
schlechten
Umgebungsbedingungen
- automatische Bereichswahl
- Data Hold-Funktion
- Auto-Power-Off Funktion
- Sicherheitsdesign
- Diodentest
- Durchgangprüfer
- geliefert mit Testkabeln, Batterie,
K-Typ-Temperaturfühler,
Bedienungsanleitung
|
|
Technische
Daten |
Messbereiche
- DCV
- ACV
- DCA
- ACA
- Widerstand
- Kapazität
- Frequenz
- Temperatur
- Duty Cycle |
600 V
600 V
10 A, 600 V
10 A, 600 V
2
/ 20 / 40
MΩ
200
μF
10
MHz
+760
°C
9,99 % |
Auflösung
- DCV
- ACV
- DCA
- ACA
- Widerstand
- Kapazität
- Frequenz
- Temperatur
- Duty Cycle |
0,1 mV ... 1 V (je nach Messbereich)
0,1 mV ... 1 V (je nach Messbereich)
0,1 µA ... 10 mA (je nach Messbereich)
0,1 µA ... 10 mA (je nach Messbereich)
0,1 Ω ... 10 kΩ (je
nach Messbereich)
1 pF ... 0,1 µF (je nach Messbereich)
0,001 Hz ... 1 kHz (je nach Messbereich)
1 °C
0,1 % |
Genauigkeit
- DCV
- ACV
- DCA
- ACA
- Widerstand
- Kapazität
- Frequenz
- Temperatur
- Duty Cycle |
±0,5
... 1,5 % (je nach Messbereich)
±1,2 ... 2,0 % (je nach Messbereich)
±1,0
... 2,5
%
(je
nach Messbereich)
±1,5 ... 3,0 % (je
nach Messbereich)
±1,2 ... 2,0 % (je
nach Messbereich)
±3,0 ... 5,0 % (je
nach Messbereich)
±1,2 ... 1,5 % (je
nach Messbereich)
±3,0 %
±1,2
% |
Display |
4000
counts LCD-Anzeige |
Bereichswahl |
automatisch |
Messrate |
2/s |
Umgebungstemperatur |
0
... +50 °C |
Umgebungsfeuchte |
20
... 95 % r.F. |
Versorgung |
9
V-Blockbatterie |
Batteriezustandsanzeige |
"BAT"
bei zu niedriger Spannung |
Selbstabschaltung |
nach
15 min ohne Aktivität |
Gehäuse |
ABS-Kunststoff |
Abmessungen |
150 x 70 x 48 mm |
Gewicht |
255
g |
Verschmutzungsgrad |
II |
Normung |
EN61010-1;
CAT III / 600V; EMC;
LVD; EN50081-1; EN50082-1 |
Lieferumfang
1 x Voltmeter PCE-DM12, 1 x Temperaturfühler (externer
Drahtfühler), 1 Satz Testleitung,
1 x
Batterie, Bedienungsanleitung |
optionales
Zubehör |
- ISO Kalibrierschein
(für Betriebe, welche
das Voltmeter in den
betriebsinternen Prüfmittel-Pool
aufnehmen
wollen oder zur jährlichen
Rekalibrierung. Die
Zertifizierung nach ISO
beinhaltet eine
Laborkalibrierung inklusive Prüfschein
mit allen
Messwerten. |
|
-
Stromzangen-Adapter
Adapter zur indirekten
Strommessung bis
1000A ohne Unterbrechung
des Stromleiters.
- Messbereich: 200 /
1000 DCA / ACA
- Genauigkeit: ± 1,5 /
2 %
- DCA
Nullpunkteinstellung
Abmessungen: 190 x 64 x
33 mm
Max. Leiterdurchmesser:
33,5 mm |
|
-
Drehzahl-Adapter
Adapter mit Drehzahlsensor an 1
m Kabel.
Zur optischen Messung der
Drehzahl zwischen
100 ... 20000 RPM (U/min) in
zwei Bereichen.
- 0,1 mV DC / 1 RPM
(Bereich 1)
- 0,1 mV DC / 10 RPM (Bereich
2)
Abmessungen: 190 x 73 x 37 mm |
|
-
Druck-Adapter
Adapter mit Drucksensor an 1 m
Kabel.
Zur absoluten Messung des
Druckes zwischen
3,5 ... 3500 kPa.
- Genauigkeit: ±1 % (bis 1700
kPa); ±2 % (bis
2400 kPa) und ±5 %
(bis 3500 kPa)
- Auflösung: 0,1/ 1 kPa
Abmessungen: 100 x 50 x 25 mm;
1/4" Sensor |
|
-
Feuchte-Adapter
Adapter mit Feuchtesensor an
einem Handgriff
mit 1 m Kabel.
- Messbereich: 10 ... 95 % r.F.
- Genauigkeit: ±3 % r.F.
- Auflösung: 0,1 % r.F.
Abmessungen: 100 x 50 x 25 mm |
|
-
Licht-Adapter
Adapter mit Lux-Sensor an 1 m
Kabel.
- Drei Messbereiche: 0 ... 2000
/ 0 ... 20000
und 0 ... 50000 Lux
- Genauigkeit: ±5 %
- Auflösung: 1,10,100 Lux
Abmessungen: 100 x 50 x 25 mm |
|
-
Luftgeschwindigkeitsadapter
Adapter mit
Luftgeschwindigkeitssensor an
1 m Kabel.
- Messbereiche: 0,2 ... 30 m/s;
- Genauigkeit: ±2 %
- Auflösung: 0,1 (m/s; km/h;
Knoten)
Abmessungen: 100 x 50 x 25 mm |
|
-
Schall-Adapter
Adapter mit Schall-Sensor an 1
m Kabel.
A-Bewertung; Externe
Kalibrierung möglich
(Kalibrator PCE-SC 41)
- Messbereich: 30 ... 130 dB
(in 3 Bereichen)
- Genauigkeit: ±1,5 dB (IEC651
Klasse II)
Abmessungen: 107 x 53 x 29 mm |
|
-
EMF-Adapter
Adapter mit EMF-Sensor an 1 m
Kabel.
Bereiche: 0 ... 20 microTesla /
200 milliGauss
Genauigkeit: ±4 %
Auflösung: 0,1 µTesla / 1
milliGauss
Bandbreite: 30 ... 300 Hz
Abmessungen: 100 x 50 x 25 mm |
|
Definition
und Wissenswertes zum Thema Voltmeter:
Das Voltmeter ist ein Messgerät für
elektrische Größen, welches
verschiedene Messarten und Messbereiche
in einem Gerät vereinigt. Zur Standardausstattung
eines Voltmeters gehören
verschiedene Spannungs - und Stromstärkemessbereiche.
In der Regel ist ein Voltmeter zwischen
Gleich (DC)- und
Wechselspannungsmessungen (AC)
umschaltbar. Zur Grundausstattung gehören
auch Widerstandsmessbereiche und
meistens auch ein Durchgangstester mit
akustischem Signal. Moder- ne Digital -
Voltmeter mit besserer Ausstattung
verfügen weiterhin über zusätzliche
Messfunktionen, wie etwa zur Frequenz-,
Kapazitäts- und Temperaturmessung.
|
|
Bei
Analogvoltmetern wird der Messwert auf
einem Zeigerinstrument mit mehreren
Skalen für die unterschiedlichen
Messbereiche angezeigt. Die Ablesewerte
sind durch diskrete Teilstriche
dargestellt. Zur Vermeidung des Parallaxefehlers
besitzen hochwertige Messinstrumente
eine Spiegelskala, die erlaubt, das
Instrument parallaxefrei abzulesen. Die
Genauigkeit von analogen Messinstrumenten kann bei hochwertigen Geräten
durchaus ein Prozent vom Skalenendwert
betragen. Als
Instrumente kommen in der Regel
Drehspulinstrumente früher auch
Dreheiseninstrumente zum Einsatz. Die
Wechselspannungs- und
Wechselstrombereiche sind in der Regel
nicht so genau, da bei
Drehspulmesswerken ein Gleichrichter
vorgeschaltet werden muss. |
|
|
