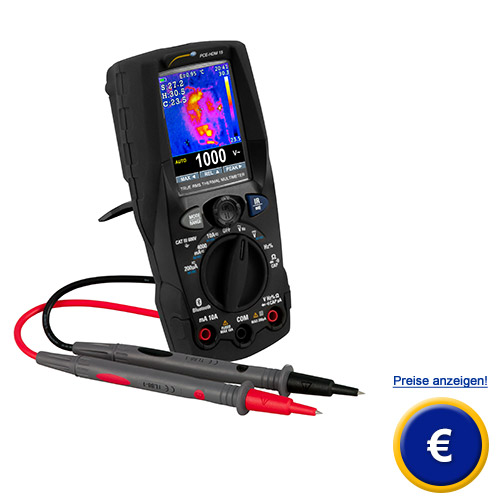

Digital-Multimeter DMM PCE-HDM 15

Digital-Multimeter mit Wärmebildkamera / TRUE RMS / Widerstandsmessung /
Strommessung / Spannungsmessung / Wiederaufladbarer Akku / TFT Farbdisplay /
Bluetooth Schnittstelle / LED-Lampe

Das Digital-Multimeter PCE-HDM 15 ist ein universelles und robustes Messgerät. Mit diesem Digital-Multimeter können Spannungen, Ströme, Widerstände und viele weitere elektrische Größen gemessen werden. Als Zusatzfunktion beim Digital-Multimeter kann eine Bluetooth Verbindung mit einem Smartphone aufgebaut werden. Das Digital-Multimeter sendet automatisch live alle Messdaten auf ein Smartphone. Das Smartphone selbst wird dadurch zum Datenlogger. Von dort aus können die vom Digital-Mulitmeter gemessenen und gesendeten Daten analysiert und zum Beispiel auf einen PC übertragen oder verschickt werden.

Dank der verbauten Wärmebildkamera in dem Digital-Multimeter können auch Temperaturen von Oberflächen gemessen werden. Dadurch sind Temperaturmessungen aus der Distanz mit dem Digital-Multimeter möglich. Der robuste Gummiholster macht das Digital-Multimeter robust im Einsatz in der Werkstatt, auf der Baustelle oder in Schulen zu Ausbildungszwecken.

Sollten Sie weitere Fragen zu dem Digital-Multimeter PCE-HDM 15 haben, dann schauen Sie auf die folgenden technischen Daten, nutzen Sie unser Kontaktformular oder rufen Sie uns an: 02903 976 99 0. Unsere Techniker und Ingenieure beraten Sie gerne bezüglich des Digital-Multimeter oder allen anderen Produkten auf dem Gebiet der Regeltechnik, der Labortechnik, der Messgeräte oder der Waagen von PCE Deutschland GmbH.


 Multimeter PCE-HDM 15  Bedienungsanleitung vom Digital-Multimeter DMM PCE-HDM 15 ansehen / ausdrucken

PCE-HDM 15 Digital-Multimeter

- Multimeter mit 11 Messfunktionen

- Wärmebildkamera

- Bluetooth Schnittstelle

- Wiederaufladbarer Akku

- Farb TFT Display

- TRMS Messung



Technische Daten zum Digitalmultimeter PCE-HDM 15

Messart

Messbereich

Auflösung

Genauigkeit

Wechselspannung AC V TRMS

4,000 V

0,001 V

±0,5 % + 5 Dgt
bei 50 ... 60 Hz

±2,5 % + 5 Dgt
bei 61 ... 1 kHz

40,00 V

0,01 V

400,0 V

0,1 V

600 V

1 V

Eingangswiderstand : >9 MΩ, Die Genauigkeit bezieht sich auf den Messbereich zwischen
10 ... 100 % bei einer Sinuswelle, Genauigkeit der PEAK Funktion ±10 %, PEAK Reaktionszeit 1 ms
Überspannungsschutz; 600 V AC/DC rms

Gleichspannung DC V

400,0 mV

0,1 mV

±0,8 % + 8 Dgt

4,000 V

0,001 V

±0,5 % + 5 Dgt

40,00 V

0,01 V

±0,5 % + 5 Dgt

400,0 V

0,1 V

±0,8 % + 5 Dgt

600 V

1 V

±0,8 % + 5 Dgt

Eingangswiderstand : >10 MΩ,
Überspannungsschutz; 600 V AC/DC rms

Wechsel- und Gleichspannung AC + DC TRMS

4,000 V

0,001 V

±2,5% +20 Dgt
bei 50 ... 1 kHz

40,00 V

0,01 V

400,0 V

0,1 V

600 V

1 V

Eingangswiderstand: >10 MΩ, Überspannungsschutz; 600 V AC/DC rms

Wechselstrom AC A TRMS

200,0 µA

0,1 µA

± 2,0% + 5 Dgt

4000 mA

1 mA

± 2,5% + 5 Dgt

10,00 A

0,01 mA

± 2,5% + 5 Dgt

Die Genauigkeit bezieht sich auf den Messbereich zwischen 5 ... 100 % bei einer Sinuswelle und einer Frequenz zwischen 50 ... 1 kHz.
Genauigkeit der PEAK Funktion: ±10 %

Wechsel- und Gleichstrom AC + DC TRMS

200,0 µA

0,1 µA

± 3,0 % +20 Dgt
bei 50 ... 1 kHz

4000 mA

1 mA

10,00 A

0,01 mA

Gleichstrom DC A

200,0 µA

0,1 µA

±1,5% + 5 Dgt

4000 mA

1 mA

±2,0% + 5 Dgt

10,00 A

0,01 mA

±2,0% + 5 Dgt

Widerstand

400,0 Ω

0,1 Ω

±1,0% + 10Dgt

4,000 kΩ

0,001 kΩ

±1,0% + 5 Dgt

40,00 kΩ

0,01 kΩ

±1,0% + 5 Dgt

400,0 kΩ

0,1 kΩ

±1,0% + 5 Dgt

4,000 MΩ

0,001 mΩ

±1,0% + 5 Dgt

40,00 MΩ

0,01 MΩ

±2,5% + 10Dgt

Überspannungsschutz; 600 V AC/DC rms

Kapazität

40,00 nF

0,01 nF

± 3 % + 20 Dgt

400,0 nF

0,1 nF

± 3 % + 8 Dgt

4,000 µF

0,001 µF

± 3 % + 8 Dgt

40,00 µF

0,01 µF

± 3 % + 8 Dgt

400,0 µF

0,1 µF

± 3 % + 8 Dgt

4000 µF

1 µF

± 3 % + 20 Dgt

Überspannungsschutz; 600 V AC/DC rms

Frequenz

40,00 Hz

0,01 Hz

± 0,2 % 5 Dgt

400,0 Hz

0,1 Hz

4,000 kHz

0,001 kHz

40,00 kHz

0,01 kHz

4,000 kHz

0,1 kHz

4,000 Mhz

0,001 MHz

10,00 MHz

0,01 Mhz

Überspannungsschutz; 600 V AC/DC rms
Empfindlichkeit: > 2 Vrms (bei 20 ... 80 % Tastverhältnis und f < 100 kHz
                        > 5 Vrms (bei 20 ... 80 % Tastverhältnis und f > 100 kHz

Tastverhältnis (Duty Cycle)

10,0 ... 99,0 %

0,1 %

± 1,2 % + 2 Dgt

Messung bei einer Frequenz zwischen 40 Hz ... 10 kHz, Amplitude ±5 V (100 µs ... 100 ms)

Diodentest

< 1,5 mA / 3,3 VDC

Durchgangstest

Signalton bei > 50 Ω, Prüfstrom < 0,35 mA

Spezifikationen zur Wärmebildkamera



Sichtfeld (FOV)

21 ° x 21 °

kleinste Fokusdistanz

0,5 m

räumliche Auflösung (IFOV)

4,53 mrad

Infrarotauflösung

80 x 80 Pixel

Temperaturempfindlichkeit

< 0,1 °C bei +30 °C (86 °F)

NETD

100 mK

Bildfreqeuenz

50 Hz

Fokus

Fokusierfrei

Brennweite

7,5 mm

Sensortyp

ungekühltes Mikrobolometer

Spektralbereich

8 ... 14 µm

Messbereich Objekttemperatur

-20 ... +260 °C / -4 ... 500 °F

Messgenauigkeit

±3 °C oder 3 % vom Messwert, bei +10 ... +35 °C Umgebungstemperatur und >0 °C Objekttemperatur

Weitere Spezifikationen



Display

4000 Digit mit Balkendiagram, Farb TFT

Messrate

Drei Messungen pro Sekunde

Automatische Abschaltung

15 ... 60 Minuten (einstellbar und deaktivierbar)

Spannungsversorgung Akku

3,7 V, 1400 mAh Li-ION Akku, verbaut

Spannungsversorgung Mikro USB

5 V / 1 A

Sicherungen

FF 10 A / 600 V

Betriebsbedingungen

5 ... 40 °C / 41 ... 104 °F
< 80 % r.F.

Lagerbedingungen

- 20 °C ... 60 °C / -4 ... 140 °F
< 80 % r.F.

Referenztemperatur

18 ... 28 °C, 64 ... 82 °F

Abmaße

175 x 85 x 55 mm / 7 x 3 x 2 in

Gewicht

540 g

max. Betriebshöhe

2000 m über NN

Elektrische Sicherheit

Doppelte Isolierung entprechend EN61010-1
EMC: IEC/EN 61326-1
CAT III 600 V / CAT IV 3000 V
Verschmutzungsgrad 2

Display des Wärmebildes vom Digital-Multimeter PCE-HDM 15

Wärmebild in der Anwendug vom Digitalmultimeter PCE-HDM 15

Displayansicht vom Digitalmultimeter PCE-HDM 15

Spannungsmessung vom Digitalmultimeter PCE-HDM 15

Digital-Multimeter PCE-HDM 15 auf dem Stativ

Wärmebildkamera der Digital-Multimeter PCE-HDM 15

Gesamtansicht vom Digital-Multimeter PCE-HDM 15 Lieferumfang vom Digital-Multimeter PCE-HDM 15
Lieferumfang zum Digitalmultimeter PCE-HDM 15
1 x Digital-Multimeter PCE-HDM 15, 1 x Messleitungsset, 1 x Transportkoffer, 1 x USB Mikro Kabel,
1 x Bedienungsanleitung
optionales Zubehör
 - ISO Kalibrierschein
   (für Betriebe, welche das Multimeter in den
   betriebsinternen Prüfmittel-Pool aufnehmen
   wollen oder zur jährlichen Rekalibrierung. Die
   Zertifizierung nach ISO beinhaltet eine Labor-
   kalibrierung inklusive Prüfschein mit allen
   Messwerten.

Kalibrierschein zum digitalen Multimeter

Digital-Multimeter PCE-HDM 15
