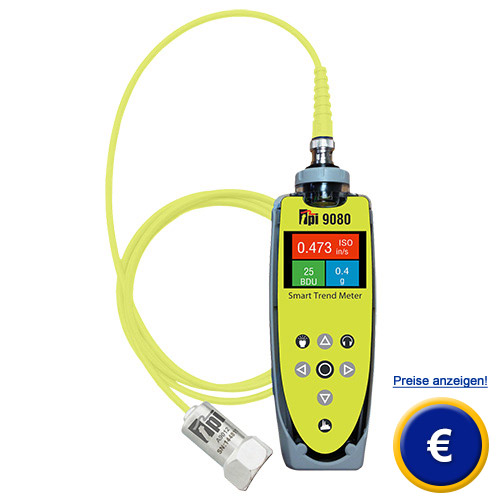

Schock-Analysator TPI 9080
Schock-Analysator TPI 9080 mit hoher Funktionalität und Leistungsfähigkeit /
Aufzeichnung, Analyse und Darstellung von Schwingungssignalen /
Wasserdicht IP67 /
Frequenzbereich 2 Hz ... 1 KHz (ISO), 1 kHz ... 10 kHz (BDU)

Der Schock-Analysator TPI 9080 ist ein einfach zu bedienendes Schwingungsüberwachungs- und Analysegerät, welches keine Produktschulung erfordert. Das Gerät führt automatische Schwingungsanalysen auf Basis von Maschinenlaufgeschwindigkeit zur Diagnose von Fehlern wie Unwucht, Fehlausrichtung und Lockerheit durch. Lagerabnutzungen und Störungen der Laufzeit und Geschwindigkeit von Maschinen werden erfasst und mit farbcodierten Alarmstufen auf Basis internationaler Alarmlevels angezeigt. Diese Analyse ermöglicht das Identifizieren von versagenden Maschinen oder Anlagen im Voraus. Der Schock-Analysator TPI 9080 misst in einem Frequenzbereich von 10,2 Hz bis 1 kHz für ISO und 1 kHz bis 10 kHz für BDU. Das zoomfähige Display von dem Schock-Analysator TPI 9080 stellt mit einer 800 Zeilen FFT-Auflösung den neuesten Stand der Technik dar. Sie können zwischen verschiedenen Einheiten wählen: Für die Beschleunigung g, für die Geschwindigkeit mm/s oder inch/s, und für Lagergeräusche BDU. Das System ist dazu ausgelegt Schwingungsmessungen von Anlagen (z.B. Pumpen, Motoren, Gebläsen und Lagern) durchzuführen. Zudem verfügt der Schock-Analysator über einen BNC-Anschluss für externe Beschleunigungssensoren. Wo der Schock-Analysator seine Konkurrenz bei weitem übertrifft, ist seine Messpunktverwaltung; jeder Messwert kann einem bestimmten Messpunkt zugeordnet werden. Der Schock-Analysator TPI 9080 speichert alle Messwerte, Alarmstufen und Einstellungen im nicht-flüchtigen Flash-Speicher. Von dort können Sie sie leicht wieder abrufen. Sobald der Schock-Analysator TPI 9080 mit der mitgelieferten PC-Software synchronisiert wurde, können die Messdaten einfach am PC nachbearbeitet werden.
Sollten Sie weitere Fragen zum Schock-Analysator TPI 9080 haben, schauen Sie auf die folgenden technischen Daten, nutzen Sie unser Kontaktformular oder rufen Sie uns an: 02903 976 99 0. Unsere Techniker und Ingenieure beraten Sie sehr gerne bezüglich der Schock-Analysator oder allen anderen Produkten auf dem Gebiet der Regeltechnik, der Messgeräte oder der Waagen der PCE Deutschland GmbH.

Hier finden Sie weitere Informationen zum Schock-Analysator TPI 9080   Bedienungsanleitung zum Schock-Analysator TPI 9080   CE Zertifikat zum Schock-Analysator TPI 9080   Video zum Schock-Analysator TPI 9080   Hier finden Sie weitere Produktbilder zum Schock-Analysator TPI 9080   Datenblatt zum Schock-Analysator TPI 9080

Schock-Analysator TPI 9080

- Laufzeit ca. 50 Stunden
- mit FFT-Analyse

- Wasserdicht IP67

- nicht-flüchtiger Flash-Speicher
- Frequenzbereich 2 Hz ... 10 KHz

- Robust gegen Staub und Sand

Technische Spezifikation zum Schock-Analysator TPI 9080

Frequenzbereich

2 Hz ... 1 kHz (ISO)
1 kHz ... 10 kHz (BDU)

Messparameter

Beschleunigung in g
Geschwindigkeit in mm / s (oder inch / s)
Lagergeräusche in BDU (Lagerschäden)
Verschiebung in mm, µm und inch
Frequenz in Hz, RPM und CPM

Dynamikbereich

96 dB

VA Diagnose Band

Unwucht 1 x RS
Fehlausrichtung 2 x RS
Lockerheit 3 x RS

Stromversorgung

2 x AA Batterien

Batterielebensdauer

Auto-Power-OFF:
50 Stunden je nach Helligkeitseinstellungen

Betriebstemperatur

0 °C ... +50 °C

Lagerung

-20 °C ... +70 °C

In der Umwelt

-Robust gegen Sand und Staub
-Wasserdicht IP67

Abmessungen

200 mm x 60 mm x 26 mm

Gewicht

280 g (ohne Sensor und Magneten)

Zusatzoptionen

-Tacho Blitz / Befestigung für Taschenlampe
-Gummiüberzug
-Bluetooth Kopfhörer / Gehörschutz

Lieferumfang Schock-Analysator TPI 9080

1 x Vibrationsmessgerät TPI 9080, 1 x Kabelgebundener Sensor, 1 x Magnetadapter für den Sensor,
1 x Messspitze für den Sensor, 1 x Stroboskop, 2 x AA 1,5 V Batterien, 1 x Anleitung und Koffer,
1 x USB Kabel, 1 x Schutzhülle

weitere Produktbilder des Schock-Analysator TPI 9080

Schock-Analysator TPI 9080 Stroboskop anbringen
Anbringen des Stroboskop an das TPI 9080

Schock-Analysator TPI 9080 Größenvergleich
Größe des TPI 9080 im Vergleich zu einer Hand
