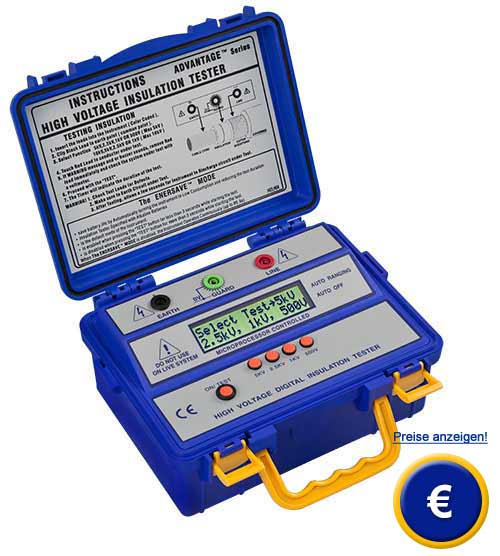

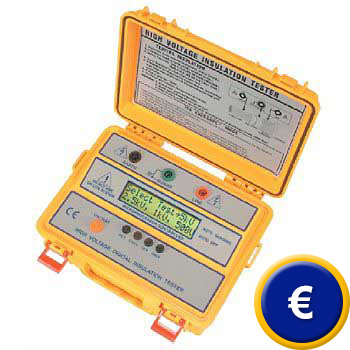

Hochspannungs-Isolationsmessgerät
PCE-IT413 u. PCE-IT414
(bis 5.000 oder bis 10.000 Volt)
|
Das
Isolationsmessgerät PCE-IT413 sowie das PCE-IT414 entstammen einer Serie von
hochgenau- en, widerstandsfähigen
Testgeräten mit 6-stelliger Anzeige. Dieses Isolationsmessgerät ist speziell für den
Außendiensteinsatz und den Betrieb unter erschwerten Messbedingungen
entwickelt. Inte- grale Schutzschaltung zur Verhinderung von Messfehlern
durch Kriechströme ist einer der Vorzüge. Das Isolationsmessgerät ist mit CMOS Mikroprozessor
ausgestattet und verfügt über ein akusti- sches und ein optisches Alarmsignal.
Durch dieses Isolationsmessgerät sind sie in der Lage, mit 5kV bzw.
10kV (nur PCE-IT414) Prüfspannungen zu arbeiten. Die 10kV
Prüfspannung des PCE-414 bieten nur sehr wenige
Isolationsmessgeräte zu wesentlich höheren Preisen. Sie sind damit
in der Lage, auch in Hochspannungsanlagen wirkungsvoll Isolationsmessungen
durchzuführen. Seine unbegrenzte Kalibriergenauigkeit ist garantiert, da werkseitig auf hochgenaue digitale Messungen
kalibriert (in EEPROM Schaltung gespeichert) wurde.
Definition des Isolationswiderstandes: Er ist der Widerstand in Ohm bei
elektrischen Anlagen. Er ist somit von höchster
Bedeutung für den Personenschutz gegen elektrischen Schlag und der
Vorbeugung bzw. Vermeidung von Sachschäden durch unkontrolliert fließende
Fehlerströme. Mittels Isolationsmessungen wird der Zustand der
Isolation geprüft und beurteilt. Hier
finden Sie eine Übersicht aller
Isolationsmessgeräte.
|
|

|
|

|
|
- Profi-Messgerät
-
6-stellige LCD-Anzeige
- Messung nach VDE 0413 Teil 1
- Prüfspannung bis zu 5.000 V (PCE-IT413)
-
Prüfspannung bis zu 10.000 V (PCE-IT414) |
-
einfache Auswahl der Prüfspannung
-
EMV: EN 50081- 1, EN 50082- 1
- sehr gutes Preis-/ Leistungsverhältnis
-
Sicherheit IEC-1010-1; CAT III
IEC- 1010- 1
EN 61010- 1
|
Technische
Daten |
Isolationsmesser-Modell |
PCE-IT413 |
PCE-IT414 |
| DC-Prüfspannung |
500 / 1.000 /
2.500 / 5.000 V |
1.000
/ 2.500/
5.000 / 10.000 V |
| Isolationsmessbereiche |
30
GΩ / 500 V
60 GΩ / 1.000 V
150 GΩ / 2.500 V
300 GΩ / 5.000 V |
60 GΩ / 1.000 V
150 GΩ / 2.500 V
300 GΩ / 5.000 V
600 GΩ / 10.000 V |
| Genauigkeit |
±
5
% |
| Ausgangsleistung |
1
Watt max. |
Isolationswiderstand
zwischen
elektrischer Leitung und Gehäuse |
2000 MΩ / 2000V |
Stehspannung
zwischen
Schaltung und Gehäuse |
700 V AC für max. 1 Minute |
| AC-Vorwarnschaltung |
bei Spannungen von > 450 V
AC |
| Stromversorgung |
8
x 1,5 V- Batterien |
| Abmessungen |
250 x 110 x
190 mm (BxHxT) |
| Gewicht |
1,5
kg |
|
Lieferumfang
1 x Isolationsmessgerät PCE-IT413 oder PCE-IT414, 1 x farbkodierte Silikon-Prüfleitungen, 1 x
integral geschützter Ultrahochspannungstastkopf mit koaxialem
Silikonleiter, 8 x AAA-Batterie, Anleitung
|
 |
Ausführung einer
Isolationsmessung mittels Isolationsmessgerät:
- Spannung abschalten.
- Brücke zwischen N und PE entfernen.
- LS-Schalter, Sicherung, FI-Schalter,
Verbraucher abschalten.
- Messleitungen zwischen Außenleiter und PE anschließend
zwischen Außenleiter und N an- schließen, den Isolationsmesser
einschalten und messen. Es erscheint sinnvoll auch zwischen den Außenleitern
untereinander zu messen, um Be- schädigungen oder Alterungen von
Leitungen besser erkennen zu können. Die Mindestwerte des
Isolationswiderstandes müssen bei einer Messspannung von 250 V DC
0,25 M Ohm, bei 500 V DC 0,5 M Ohm, bei 1000 V DC 1 M Ohm betragen.
|
|

|

|
|
