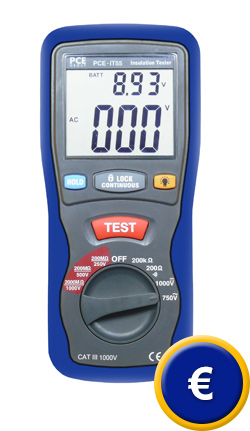

Isolationsprüfer PCE-IT55
CAT III 1000 V / für Isolationswiderstände bis 2000 MΩ

Der Isolationsprüfer erfasst Isolations-Widerstände bis max. 2000 MΩ (bei Hilfsspannungen von 250, 500 und 1000 V). Zudem bietet dieser Isolationsprüfer eine Messfunktion für Gleich- und auch Wech- selspannungen bis max. 750 V / 1000 V und für Widerstände bis max. 2 kΩ. Ein Durchgangsprüfer mit Piepton ist integriert. Die Messwerte können auf Tastendruck festgehalten werden. Das Gerät entspricht der DIN 57 411 Teil 1/VDE 0411 Teil 1, Schutzmaßnahmen für elektronische Messgeräte (IEC1010-1) und DIN VDE 0413 (Isolationstester).
Definition: Mittels Isolationsmessungen wird der Zustand von Isolationen geprüft und beurteilt. Der bei der Messung ermittelte Wert ist der Widerstand der Isolation in Ohm bei Leitungen, Kabeln und elek- trischen Anlagen. Er ist somit von höchster Bedeutung für den Personenschutz gegen elektrischen Schlag und der Vorbeugung bzw. Vermeidung von Sachschäden durch unkontrolliert fließende Feh- lerströme. Der Isolationsprüfer wird immer werkseitig kalibriert ausgeliefert, kann aber optional auch laborkalibriert und mit einem ISO-Kalibrierzertifikat ausgestattet werden (im Neuzustand oder bei einer Rekalibrierung, z.B. jährlich). Hier sehen Sie eine Übersicht aller Isolationsmessgeräte. Sollten Sie weitere Fragen haben, schauen Sie auf die folgenden technischen Daten oder nutzen Sie unser Kontaktformular oder rufen Sie uns an: 02903 976 99 0.

- erfüllt IEC1010-1, CAT III 1000 V

- großes Display mit Hintergrundbeleuchtung

- Einzelmessung und Dauermessung

- Messung von Gleich- und Wechselspannung

- Überbereichsanzeige

- automatische Geräteabschaltung

- wird komplett im Tragekoffer  geliefert

- ISO-Kalibrierschein optional erhältlich

Isolationsmessung (Prüfspannung 1000 V)

Messbereich

1000 ... 2000 MΩ

Auflösung

1 MΩ

Genauigkeit

±(5 % v. Mw. + 5 Digits)

Prüfspannung

1000 V + 10 %

Teststrom

1 mA

Kurzschlussstrom

<1 mA

Isolationsmessung (Prüfspannung 1000 V)

Messbereich

0 ... 1000 MΩ

Auflösung

1 MΩ

Genauigkeit

±(3 % v. Mw. + 5 Digits)

Prüfspannung

1000 V + 10 %

Teststrom

1 mA

Kurzschlussstrom

<1 mA

Isolationsmessung (Prüfspannung 500 V)

Messbereich

0 ... 200 MΩ

Auflösung

0,1 MΩ

Genauigkeit

±(3 % v. Mw. + 5 Digits)

Prüfspannung

500 V + 10 %

Teststrom

1 mA

Kurzschlussstrom

<1 mA

Isolationsmessung (Prüfspannung 250 V)

Messbereich

0 ... 200 MΩ

Auflösung

0,1 MΩ

Genauigkeit

±(3 % v. Mw. + 5 Digits)

Prüfspannung

250 V + 10 %

Teststrom

1 mA

Kurzschlussstrom

<1 mA

Wechselspannung

Messbereich

0 ... 750 V AC

Auflösung

1 V AC

Genauigkeit

±(1,2 % v. Mw. + 10 Digits)

Frequenzbereich

40 ... 400 Hz

Eingangimpedanz

10 MΩ

Überspannungsschutz

750 Vrms

Gleichspannung

Messbereich

0 ... 1000 V DC

Auflösung

1 V DC

Genauigkeit

±(0,8 % v. Mw. + 3 Digits)

Eingangimpedanz

10 MΩ

Überspannungsschutz

1000 Vrms

Widerstandsmessung

Messbereich

0 ... 200 Ω

Auflösung

0,1 Ω

Genauigkeit

±(1 % v. Mw. + 2 Digits)

Messbereich

0 ... 200 kΩ

Auflösung

0,1 kΩ

Genauigkeit

±(1 % v. Mw. + 2 Digits)

Spannung bei offenem Stromkreis

3,0 V

Überspannungsschutz

250 Vrms

Durchgangsprüfung

Signalton bei Widerstandsmessung

<40 Ω

Auflösung

0,1 Ω

Spannung bei offenem Stromkreis

4,5 V

Überspannungsschutz

250 Vrms

Kurzschlussstrom

<200 mA

Alle Genauigkeiten beziehen sich auf einer Umgebung von 23 °C ± 5°C und <80 % r. F.

Weitere Spezifikationen

Messrate

2,5 Hz

Batterieanzeige

Anzeige des Batteriesymbols bei entladenen Batterien

Spannungsversorgung

6 x 1,5 V AA Batterie

Umgebungsbedingungen

0 ... 40 °C, <80 % r. F., nicht kondensierend

Lagerbedingungen

-10 ... 60 °C, <70 % r. F., nicht kondensierend

Abmessung

200 mm x 92 mm x 50 mm

Gewicht

700 g

Normungen

IEC10101, CAT III 1000 V

1 Satz Prüfleitungen

1 Abgreifklemme an 1 m Kabel

 6 x Batterie AA 1,5 V

1 x Trageschlaufe

1 x Bedienungsanleitung

1 x Tragekoffer

Infos zur Isolationsmessung

Durch Isolationsmessungen sollte der Zustand Elektrischer- Anlagen in gewissen Abständen geprüft werden, da sich Isolationswerte durch Alterung, Witterungs- und Feuchtigkeitseinflüsse, Beschädigungen usw. verschlechtern können. Für gewerbliche Anlagen sind regelmäßige Wieder- holungsprüfungen in zeitlich festgesetzten Abständen vorgeschrieben. Isolationsmessungen müssen bei jeglicher Art von Neuanlagen, Um- bauten, Änderungen, Reparaturen durchgeführt werden.

 - geerdete Geräte: 1000 Ohm x Volt der Betriebsspannung

 - schutzisolierte Geräte: 2 MOhm

 - Elektrowerkzeuge: 2 MOhm

 - Schutzkleinspannung: 250 kOhm

 - elektrische Messgeräte: 5 MOhm

Gängige Prüfspannungswerte sind 100 Volt für Kleinspannungs- und Fernmeldeanlagen, 500 Volt für die Gebäudeinstallation und Hausgeräte, 1000 Volt für Niederspannungsmotoren und Transformatoren
