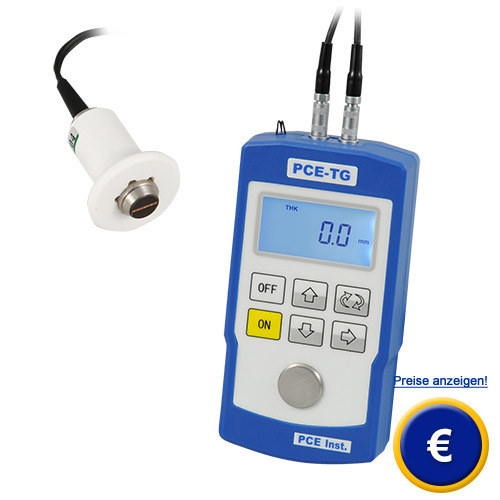

Dickenmessgerät PCE-TG110
Dickenmessgerät für verschiedenste Werkstoffe, wie
Metalle, Glas, homogene Kunststoffe ...
(mit externem Prüfkopf für Temperaturen bis +400°C),
einstellbare Schallgeschwindigkeit
|
Das Dickenmessgerät PCE-TG110 ist ein einfach zu bedienendes Dickenmessgerät für
Metalle, Glas und homogene Kunststoffe. Dickenmessgerät arbeitet
zum genauen Messen der Wanddicke/ Materialdicke mit Ultraschall.
Verschiedene Materialien benötigen unterschiedliche
Ultraschall-Geschwindigkeiten. Das Dickenmessgerät ist werkseitig mit fünf verschiedenen
Schallgeschwindigkeiten für unterschiedliches Material
voreingestellt. Mit dem Dickenmessgerät ermitteln Sie in Sekunden die
Wanddicke von Metall, Glas und Kunststoffen und anderen homogenen
Werkstoffen. Die Schallgeschwindigkeit kann frei am Dickenmessgerät
eingestellt und somit auf unterschiedlichste
Materialien angepasst werden. Die Ultraschallsonde des
Dickenmessgerät besitzt einen
Messkopf, der bei Oberflächentemperaturen von bis zu 400 °C
eingesetzt werden kann. Der Messkopf ist Spezialummantelt, um so
einen maximale Schutz vor Hautverbrennungen zu gewährleisten. Der
Federring besitzt seinerseits runde Ausschnitte, sodass eine Messung
auf geraden, ebenen oder auch runden Materialoberflächen möglich
ist. Das Dickenmessgerät wird kalibriert geliefert. Als Zubehör können Sie
bei Erstbestellung oder bei einer Rekalibrierung eine
ISO-Laborkalibrierung inklusive Zertifikat bestellen. Sollten Sie
weitere Fragen zu dem Dickenmessgerät
haben schauen Sie auf die folgenden technischen Daten oder nutzen Sie unser Kontaktformular oder rufen Sie uns an: 02903 976 99 0.
Unsere Techniker und Ingenieure beraten Sie sehr gerne bezüglich
dem Dickenmessgerät oder allen anderen Produkten auf dem Gebiet
der Messgeräte,
der Regeltechnik
oder der Waagen
der PCE
Deutschland GmbH.
|
|
|
-
einsetzbar
für alle homogenen Werkstoffe
-
inklusive spezialummantelten 5 MHz
Prüfkopf
(einsetzbar bis +400 °C)
-
Auflösung 0,1 mm
-
4-stellige LCD-Anzeige
-
Hintergrundbeleuchtung
|
-
Batteriestatus-Anzeige
-
Kopplungsanzeige zwischen Sonde
und
Prüfstück
-
automatische Kalibrierung
-
integrierter 3,0 mm Stahlblock
zum Kalibrieren
-
intuitive Handhabung |
Technische Daten des Dickenmessgerät
|
Messbereich
|
2,5 mm ... 200,0 mm
|
Messbare Werkstoffe
|
Eisen, Nichteisen, Stahl, Kunststoff, Glas, Gold und
alle
anderen homogenen Werkstoffe
(ohne Lufteinschlüsse)
|
Frequenz
|
Standard 5 MHz,
Durchmesser Sonde 12 mm
|
Auflösung
|
0,1 mm
|
Kalibrierung
|
3,0 mm Stahlblock integriert
|
Genauigkeit
|
±(0,5 % + 0,1 mm) bei 0,8 ... 99,9 mm
±(1 % + 1 mm) bei 100 ... 300 mm
|
Schallgeschwindigkeitsbereich
|
1000 ... 9999 m/s (frei einstellbar,
je nach zu prüfendem Werkstoff)
|
Auflösung Schallgeschwindigkeit
|
1 m/s
|
Anzeige
|
4-stelliges LCD-Display
|
Oberflächentemperatur für Messsonde
|
Standard -10 ...+400 °C
|
Messkopfform
|
gerade
|
Einsatztemperaturbereich des Gerätes
|
0 ... +40 °C
|
Umgebungsfeuchte
|
20 ... 90 % r.F.
|
Batterie Status
|
zu geringe Spannung wird angezeigt
|
Spannungsversorgung
|
2 x 1,5 V AA Batterien
|
Batterie-Lebensdauer
|
250 h
|
Selbstabschaltung
|
zur Batterieschonung
(nach ca. 3 min ohne Betätigung)
|
Abmessung
|
127 x 67 x 30 mm (H x B x T)
|
Gewicht
|
270 g inkl. Batterien
|
Informationsbilder
zum Dickenmessgerät
|
Dickenmessgerät
|
Dickenmessgerät
|
Dickenmessgerät
|
Dickenmessgerät
|
Lieferumfang zum Dickenmessgerät
1 x Dickenmessgerät
PCE-TG110,
1 x Prüfkopf an 1m Kabel,
2 x Batterie,
1 x Tube Koppelgel,
1 x Handschlaufe,
1 x Bedienungsanleitung
1 x Gerätekoffer
|
|
erhältliches Zubehör zum
Dickenmessgerät
- ISO Laborkalibrierung und
Zertifizierung
(für Betriebe, die das Dickenmessgerät in den
betriebsintern Prüfmittel-Pool aufnehmen
möchten oder zur jährlichen Rekalibrierung.
Die Zertifizierung nach ISO beinhaltet eine
Laborkalibrierung inklusive Prüfschein mit allen
Messwerten. |
|
- Koppelgel
Im Standard-Lieferumfang befindet sich eine
Tube mit Koppelgel. Wenn Sie direkt nach
Bestellung eine größere Messreihe planen,
sollten Sie eine weitere Menge an Gel
mitbestellen. Die Verwendung des Koppelgels
empfiehlt sich immer (zur Herstellung eines
besseren Kontaktes zwischen Sensorkopf und
Werkstück, sowie zum Schutz der
Sensoroberfläche)
|
|
|
|
