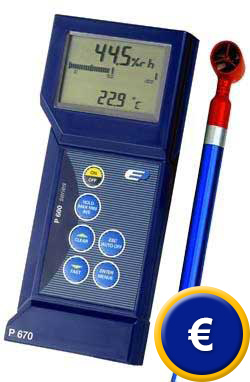

Volumenstrommessgerät
P-670-M
Messgerät zur
Volumenstrom-Erfassung in Luft und Wasser,
zwei Mini-Strömungssonden wählbar,
RS-232-Schnittstelle, optionale Software
|
|
Das
Volumenstrommessgerät ist ideal für Messaufgaben, bei denen es auf hohe Präzision ankommt oder
/ und eine Online-Dokumentation gefordert ist.
So besticht dieses Volumenstrommessgerät be-
sonders durch die hohe Genauigkeit von ±0,5%
vom Endwert. Da das Messgerät über zwei
Eingangs- kanäle verfügt, können Sie
wahlweise zu einer der Volumenstrom-Sonden
auch noch einen Tempera- tursensor (Pt100)
parallel mit anschliessen. Dadurch eignet sich das Instrument besonders zum
Ein- satz in der Umwelttechnik sowie der Biologie
und Laborbereich. Die beiden
Mini-Strömungssonden
unseres Angebotes können sowohl zur Messung
der Luftgeschwindigkeit als auch zur
Erfassung der Strömungsgeschwindigkeit von
Wasser (z.B. in Flüssen) verwendet werden.
Der große Einsatzbereich erstreckt sich über
Messungen zur Qualitätssicherung im Rahmen
der ISO 9000, als Referenzgerät für die
Überprüfung Ihrer Fertigung, zur
Vergleichsmessungen im Service und bei der
Instandhaltung, zur Langzeitüberwachung mit
direkter Online-Dokumentation (dazu müssen
noch die optionale Software sowie das
PC-Datenkabel mitbestellt werden).
Strömungsmessgeräte für
Fluide und Gase verschiedenster Art sehen
Sie auf unserer Obertseite.
|
|
- zwei Sensoreingänge (für
Volumenstrom-Mini-
Sonden und Pt100-Sensor)
- für Messungen in Luft und Wasser
geeignet
- mit galvanisch getrennter
RS232-Online-PC-
Schnittstelle
- Windows-Software SmartGraph als
optionales
Zubehör (zur grafisch- und tabellarischen
Doku-
mentation)
- hohe Messgenauigkeit
- integrierte Kalibrierfunktion zur einfachen
Kom-
pensation von Sensortoleranzen
- 2 Messkanäle sind frei belegbar
- große übersichtliche Anzeige mit integrierter
Bargraph-Tendenzanzeige
- Speicherung der MAX-, MIN-, HOLD- und
Durchschnittswerte
- integrierte Fühlerhalterung ermöglicht
Einhand-
bedienung
- Netzbetrieb möglich
- gleichzeitige Anzeige von 2 Messwerten
- alle Pt100 Eingänge sind 4-Leiter
Anleitung
vom Volumenstrommesser
ansehen / ausdrucken:
|
Volumenstrommessgerät
P-670-M
(Sensoren sind nicht im Lieferumfang)
|
| Technische
Daten |
| Messbereiche |
Strömung:
0 ... 40 m/s
Temperatur: -200 ... +850 °C |
| Genauigkeit |
Strömung:
0,5 % vom Endwert
Temperatur: ±0,1°C
(von -100 °C ... +200 °C);
sonst 0,1 % v.M. im restlichen Bereich |
| Auflösung |
Strömung:
0,01 m/s
Temperatur: 0,1 °C |
| Eingänge |
2
(nutzbar für Strömungs- und oder
Temperatursonden) |
| Steckverbindung
für externe Sensoren |
8-poligiger
Stecker |
| Datenschnittstelle |
RS-232 |
| Software
+ Datenkabel |
optionales
Zubehör (siehe unten) |
| Sensoren |
optionales
Zubehör (siehe unten) |
| Anzeige |
zweizeiliges
LCD-Display
(Parallelanzeige beider Messwerte) |
| Stromversorgung |
9
V Blockbatterie (oder über optionales
Stecker-Netzteil) |
| Dimensionen |
200
x 85 x 40 mm |
| Gewicht |
300
g |
|
Lieferumfang
1 x Volumenstrommessgerät P-670 M, 1 x
Batterie, Bedienungsanleitung
|
|
additional
- Volumenstrom-Sonde
Micro Air 6050-1002
(für Luft)
Diese Messsonde ist nur zur
Volumenstrom-
messung von Luft und Gasen geeignet.
Ein be-
sonderer Vorteil besteht in den sehr
kleinen Ab-
messungen.
Messbereich: 0,7 ... 40
m/s
Abmessungen: DRM 11 mm x 165 mm
Einsatztemp.: -10 ... +80 °C
Kabellänge:
3 m (kann auf Wunsch verlän-
gert werden) |
|
- Volumenstrom-Sonde
Mini Water 6050-1008
(für Flüssigkeiten)
Diese Messsonde ist nur zur Volumenstrom-
messung in Flüssigkeiten, wie z.B.
Wasser vor-
gesehen. Ein besonderer Vorteil
besteht in der
Robustheit.
Messbereich: 0,02 ... 5
m/s
Abmessungen: DRM 22 mm x 175 mm
Einsatztemp.: -0 ... +70 °C
Kabellänge:
5 m (kann auf Wunsch verlän-
gert werden) |
|
- Temperaturfühler
6000-1002 (Pt100)
Genauer Tauchfühler zum kombinierten
Mess-
einsatz mit einem der obigen
Volumenstrom-
sensoren.
Ummantelung: PVC
Messbereich: -50 ... +350
°C
Abmessungen: DRM 3 mm x 300 mm
Ansprechzeit: T90 = 8 s
Kabellänge:
1 m (kann auf Wunsch verlän-
gert werden) |
|
- Teleskopschaft-Verlängerung
6050-0052
Für obige Sonden. Die Verlängerung
dient der
einfacheren Handhabung z.B., wenn man
mit
der Mini-Water-Sonde die
Strömungsgeschwin-
digkeit in einem fliessenden
Gewässer ermitteln
möchte. In diesem Fall kann man den
Sensor
mittels der Schaftverlängerung in
Wasser halten.
Abmessungen: DRM 23 mm x 300 ... 1000
mm
(teleskopisch ausziehbar) |
|
- PC-Software
Die windows-kompatible Software
SmartGraph
dient der Onlineübertragung der
Messwerte vom
Volumenstrommessgerät zu einem
Computer
und der grafisch-/tabellarischen
Dokumentation.
Die Messdaten können auch zu einem
anderen
Tabellenkalkulationsprogramm, wie
z.B. MS
Excel übertragen werden. Eine
einfache und
übersichtliche Menüführung erlaubt
es ohne
grossen Zeitaufwand die Software
einzusetzen
(lauffähig auf Win ´95, ´98,
´2000, ´XP) |
|
|
- PC-Adapterkabel
RS-232 |
|
- RS-232-USB-Adapter |
|
- Steckernetzteil |
|
- Tragetasche |
- ISO-Labor-Kalibrierschein
Bitte beachten: Das
Volumenstrommessgerät ist nur in Verbindung
mit Sensoren kalibrierbar. |
 |
 |
|
