Wärmebildkamera  FLIR i-60

Wärmebildkamera für die vorbeugende Instandhaltung und die geplante Inspektion elektrischer und mechanischer Systeme / intuitive Bedienung / integrierte Digitalkamera mit Bild in Bild Funktion / Bildspeicher auf SD-Karte / Streaming MPEG -4 über USB / Software für Berichterstellung und Analyse im Lieferumfang enthalten

Die Wärmebildkamera der i-Serie von FLIR ist eine kleine und extrem leichte Wärmebildkamera für Anwender, die eine höhere Auflösung sowie mehr Funktionen benötigen und ihre Entdeckungen dokumentieren müssen. Die Wärmebildkamera eignet sich ideal für die vorbeugende Instandhaltung und die geplante Inspektion elektrischer und mechanischer Systeme, mit der sichergestellt werden soll, dass diese Systeme mit maximalem Wirkungsgrad und größtmöglicher Sicherheit bei minimalem Energieverbrauch arbeiten. Mit der 2,3 Megapixel (1536 x 1536) Digitalkamera lassen sich Fotos aufnehmen, um die Beobachtungen dem Infrarotbild zuzuordnen. Die Wärmebildkamera FLIR i40 besitzt eine Digitalkamera mit einer Auflösung von 0,6 Megapixeln. Alle Wärmebildkameras der i-Serie von FLIR sind mit einer integrierten LED-Beleuchtung ausgestattet, die für qualitativ hochwertige Fotos unabhängig von den Lichtverhältnissen vor Ort sorgt. Die MeterLink-Technologie vereinfacht die Arbeit bei der Inspektion von elektrischen Anlagen oder Gebäuden, denn damit lassen sich Daten, die mit einer Stromzange oder einem Multifunktions-Feuchtigkeits- und Luftfeuchtigkeitsmesser ermittelt wurden, via Bluetooth® in die Wärmebildkamera übertragen. Die MeterLink-Technologie spart Zeit und beseitigt das Risiko fehlerhafter Aufzeichnungen oder Notizen. Sollten Sie weitere Fragen zu der Wärmebildkamera haben, schauen Sie auf die folgenden technischen Daten oder nutzen Sie unser Kontaktformular oder rufen Sie uns an: 02903 976 99 0. Unsere Techniker und Ingenieure beraten Sie sehr gerne bezüglich der Wärmebildkamera oder allen anderen Produkten auf dem Gebiet der Regeltechnik, der Messgeräte oder der Waagen der PCE Deutschland GmbH.

Bedienungsanleitung der Wärmebildkamera Flir i-Serie ansehen / ausdrucken   CE Zertifikat der Wärmebildkamera Flir i-Serie   Video der Wärmebildkamera Flir i-Serie ansehen   Software zur Wärmebildkamera Flir i-Serie   Datenblatt zur Wärmebildkamera Flir i-Serie   Hier finden Sie weitere Informationen zur Wärmebildkamera Flir i-Serie

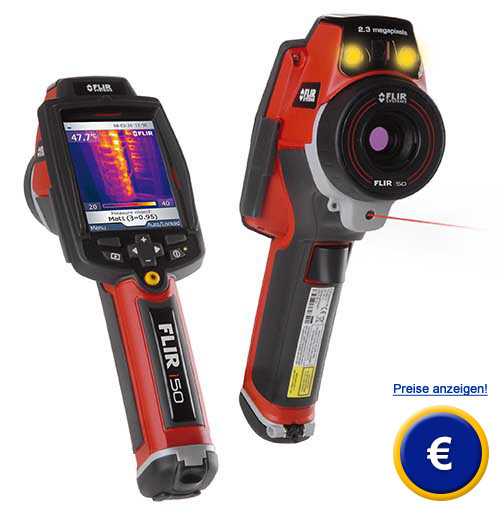

Wärmebildkamera FLIR i-Serie

Bis zu 180 x 180 Pixel Auflösung
Die Auflösung der Infrarotbilder der FLIR i-Serie reicht von 120 x 120 Pixeln bis zu 180 x 180 Pixeln je nach Kameramodell. Jeder zusätzliche Pixel bedeutet ein Plus an wertvoller Temperaturinformation, um Problembereiche zu identifizieren.

Kompakt und leicht
Die Modelle der FLIR i-Serie wiegen nur 600 g und können problemlos in einer Gürteltasche mitgeführt werden.

Qualitativ hochwertige Digitalkamera
Mit der 2,3 Megapixel (1536 x 1536) Digitalkamera lassen sich Fotos aufnehmen, um die Beobachtungen dem Infrarotbild zuzuordnen. Die FLIR i40 besitzt eine Digitalkamera mit einer Auflösung von 0,6 Megapixeln.

Bildergalerie mit Miniaturansichten
Mit einer einfach abrufbaren Bildergalerie mit Miniaturansichten können Sie Ihre Wärmebilder schnell auffinden und betrachten.

Präzision ±2 %
Die Kamera hat eine sehr hohe Genauigkeit von ±2 % und thermische Empfindlichkeit von unter 0,1 °C.

LCD-Bildschirm
Großer 3,5”-LCD-Farbbildschirm.

Integrierte Lampe
Alle Kameras der i-Serie von FLIR sind mit einer integrierten LED-Beleuchtung ausgestattet, die für qualitativ hochwertige Fotos unabhängig von den Lichtverhältnissen vor Ort sorgt.

Lange Akkulebensdauer
Mit 5 Stunden Akkulaufzeit (vor Ort austauschbar) lassen Sie die problemlos austauschbaren Akkus der i-Serie auch bei anspruchsvollen Inspektionsabläufen nicht im Stich.

Laserpointer
Eine praktisch angeordnete Taste aktiviert den Laserpointer, der Sie bei der Zuordnung der heißen oder kalten Stelle auf dem Infrarotbild zum Problembereich auf dem physikalischen Ziel vor Ort unterstützt.

Bild-im-Bild (BiB)
Eine Funktion, bei der ein Foto mit einem Infrarotbild überlagert wird. Dabei bleiben alle Messdaten erhalten. Mit dieser Funktion lassen sich empfindliche oder gefährliche Temperaturentwicklungen erkennen und hervorheben. Es macht die Interpretation von Berichten sogar für Personen zu einem Kinderspiel, die nicht mit der Infrarottechnik vertraut sind. Die FLIR i40 besitzt eine feste Bild-im-Bild-Funktion. Die FLIR i50 besitzt ein 3-stufiges Bild-im-Bild, und die FLIR i60 ein vollständig skalierbares Bild-im-Bild.

Sprachkommentare
Die i60 unterstützt die Aufnahme von Sprachkommentaren über ein drahtloses Bluetooth-Headset.

MeterLink™ (i60)
Die MeterLink-Technologie von FLIR vereinfacht die Arbeit bei der Inspektion von elektrischen Anlagen oder Gebäuden, denn damit lassen sich Daten, die mit einer Stromzange oder einem Multifunktions-Feuchtigkeits- und Luftfeuchtigkeitsmesser ermittelt wurden, via Bluetooth® in die Infrarotkamera übertragen. Die MeterLink-Technologie spart Zeit und beseitigt das Risiko fehlerhafter Aufzeichnungen oder Notizen.

Laser-Markierung (i60)
Markierung des Laserpunkts im Infrarotbild zur präzisen Positionierung auf dem physikalischen Ziel.

Copy to USB
Übertragen von Bildern und Messergebnissen direkt von der Wärmebildkamera auf einen USB-Stick.

Technische Daten der Wärmebildkamera FLIR i-Serie
Kameramodell Flir i60
Infrarotauflösung 180 x 180 Pixel
Bild im Bild Funktion frei Skalierbar
Digitalkamera 1536 x 1536 Pixel / 2,3 Megapixel und zwei LED-Lampen
Laser- Markierung Die Position wird auf den IR- Bild angezeigt
Allgemein
Sichtfeld (FOV) / min. Fokusentfernung 25° x 25° / 0,1 m
Spektralbereich 7,5 ... 13 µm
Geometrische Auflösung /IFOV) 3,64 mRad bei i40, 3,12 mRad bei i50 und 2,42 mRad bei i60
Thermische Empfindlichkeit < 0,10 °C bei 25 °C
Bildwiederholfrequenz 9 Hz
Fokus Manuell
Focal Plane Array (FPA) Ungekühlter Mikrobolometer
Display 3,5" Farb-LCD 256 Farben 240 x 320 Pixel
Bildmodi Infrarotbild, Realbild, Bild im Bild, Bildergalerie
Objekttemperaturbereich -20 ... 120 °C
0 ... 350 °C
Genauigkeit ±2 °C oder ±2 % des Ablesewertes
Messpunkt 1 (Bildmitte)
Bereich 1 Rechteck mit min./max., i60 1 Rechteck/Vollbild mit min./max.
Korrektur des Emissionsgrads Variabel von 0,1 bis 1,0 oder Auswahl aus Listen mit Materialien
Korrektur der reflektierten Umgebungstemperatur Automatisch, basiert auf der Eingabe der reflektierten Temperatur
Infrarotfenster Auto- Korrektur Automatisch, basiert auf der Eingabe des Transmissionsgrades der Optiken / Fenster und der Temperatur
Bildsteuerung Paletten (schwarz/weiß, Eisen und Regenbogen), Bildeinstellung (automatisch/manuell)
Bedienelemente für die Grundeinstellung Lokale Anpassung von Einheiten, Sprache, Datums- und Zeitformaten; automatisches Abschalten, Helligkeit der Anzeige
Kartentyp SD-Karte
Dateiformat Standard JPEG - 14 Bit einschließlich Messdaten
Eingebaute Digitalkamera  Ja
Digitalkamera Fokus Minimaler Fokussierabstand 0,4 m
Laesrpointer Halbleiter AlGaInP Diode Laser, Klasse 2
Akkutyp Lithium-Ionen-Akku, (vor Ort austauschbar)
Akkulaufzeit 5 Stunden, im Display wird der Ladestatus der Akkus angezeigt
Ladesystem In der Kamera, Netzadapter; Ladegerät mit zwei Fächern oder 12 V von einem KFZ
Netzbetrieb Netzadapter, 90-260 VAC , 50 / 60 Hz
Energiemanagement Automatisches Abschalten (Auswahl durch den Bediener)
Adapterspannung 12 V DC Ausgang
Betriebstemperaturbereich -15 ... 50 °C
Lagertemperaturbereich -40 ... 70 °C
Luftfeuchtigkeit Betrieb und Lagerung IEC 68-2-30/24 h 95 % relative Luftfeuchtigkeit
25 °C...40 °C
Stöße 25 G, (IEC 60068-2-29)
Schwingungen 2 G, (IEC 60068-2-6)
Schutzart des Gehäuses IP 54 (IEC 60529)
USB-A Anschluss externes USB-Gerät (Kopieren/Speichern auf USB-Stick)
USB Mini-B Datenübertragung zu und von PC / Streaming MPEG-4
Abmessungen 235 x 90 x 175 mm
Gewicht < 600 g mit Akku

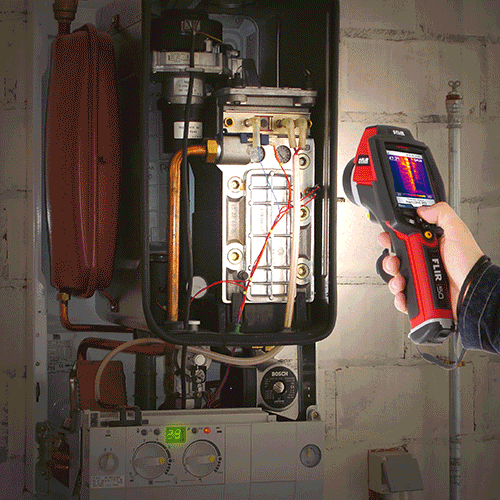

Anwendungsbeispiele der Wärmebildkamera FLIR i-Serie

Anwendungsbeispiele der Wärmebildkamera Flir i-Serie

Lieferumfang
1 x  FLIR i60 Wärmebildkamera mit Objektiv, 1 x Akku, 1 x Kalibrierungszertifikat, 1 x CD-ROM mit FLIR QuickReport™ PC Software, 1 x Speicherkarte mit Adapter, 1 x Netzteil, 1 x gedruckte Kurzbedienungsanleitung, 1 x USB-Kabel, 1 x CD-ROM mit Anwenderdokumentation, 1 x Garantieverlängerungskarte oder Registrierungskarte, 1 x Bluetooth Headset (FLIR i60), 1 x Bluetooth USB-Mikroadapter (FLIR i60), 1 x fester Transportkoffer,

optionales Zubehör

- Bluetooth USB Mikroadapter
 - Bluetooth Headset
 - Bluetooth Feuchtemessgerät
 - Bluetooth Stromzange
 - Kameratasche
 - fester Transportkoffer
 - Ersatzakku
 - 12 V-Kfz-Adapter
 - Ersatznetzteil
 - Garantie-Erweiterung für 1 Jahr
 - allgemeine Wartung
