Ultraschall Abstandssensor LRS 3P Typ 282
Ultraschall Abstandssensor für Messungen durch beschichtete Oberflächen (z.B. Farben) /
 misst Wanddicken von 30 ... 2.000,00 mm / Hohe Auflösung von 0,01 mm /
Skalierbarer Analogausgang / automatische Temperaturkompensation

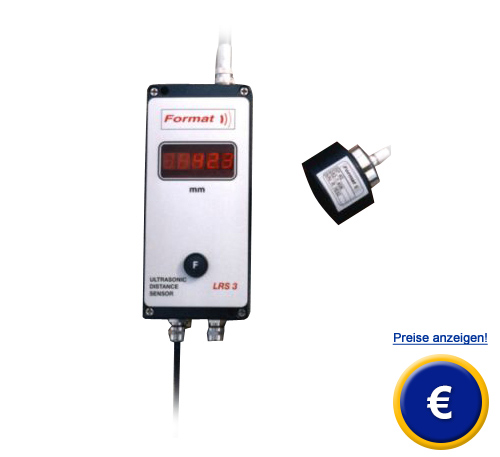

Der Ultraschall Abstandssensor LRS 3 besteht aus einem Sensorkopf mit Ultraschallwandler und einem Grundgerät mit Display und Funktionstaster. Durch die neue Schaltungstechnik vom Ultraschall Abstandssensor und programmierbaren Funktionen eignet sich der Ultraschall Abstandssensor LRS 3 für alle Abstands- und Dickenmessungen, bei denen ein großer Messbereich, hohe Messgenauigkeit und die Erfassung strukturierter Oberflächen gefordert sind. Der  Folienschwinger im Sensorkopf vom Ultraschall Abstandssensor emittiert und empfängt Ultraschallwellen in Luft. Nach dem Impuls- Echoverfahren wird aus der Laufzeit der Schallwellen zwischen Sensor vom Ultraschall Abstandssensor und Objekt der Abstand bestimmt. Im Grundgerät des LRS 3 steuert ein Mikrocontroller den Messablauf und gewährleistet zusammen mit hochgenauen Analogbausteinen eine Auflösung von 0,01 mm. Die erzielbare Genauigkeit vom Ultraschall Abstandssensor wird ausschließlich durch die Homogenität der Luft bestimmt. Als Messobjekte eignen sich nahezu alle Materialien aus Beton, Stein, Metall, Kunststoff, Papier, Glas und Verbundstoffen mit glatten, porösen und strukturierten Oberflächen. Die Messung ist von der Oberflächenfarbe unabhängig. Auch spiegelnde Objekte  können vom Ultraschall Abstandssensor erfasst werden. Typische Einsatzgebiete sind Dickenmessungen von Baumaterialien und Schaumstoffen sowie Füllstandsmessungen von Flüssigkeiten. Der Sensorkopf vom Ultraschall Abstandssensor enthält einen Temperatursensor, der die mittlere Lufttemperatur erfasst, aus der die Schallgeschwindigkeit berechnet wird. Die gemessenen Abstände werden kontinuierlich auf dem LED-Display vom Ultraschall Abstandssensor angezeigt und gleichzeitig über eine serielle Schnittstelle sowie analog ausgegeben. Eine Funktionstaste an dem Ultraschall Abstandssensor ermöglicht die Umschaltung auf Relativmessung. Zusätzlich können mit dem Programm LRS-TOOLS wichtige Messparameter wie der Messbereich, die Mittelung, die Analogskalierung, die Sensor-Empfindlichkeit sowie die Relativmessung entsprechend der Messaufgabe angepasst werden. Sollten Sie weitere Fragen zu unserem Ultraschall Abstandssensor LRS 3P Typ 282 haben, schauen Sie auf die folgenden technischen Daten oder nutzen Sie bitte unser Kontaktformular oder rufen Sie uns an: 02903 976 99 0. Unsere Techniker und Ingenieure beraten Sie sehr gerne bezüglich des Ultraschall Abstandssensors LRS 3P Typ 282 oder allen anderen Produkten auf dem Gebiet der Labortechnik, der Regeltechnik, der Messgeräte oder der Waagen der PCE Deutschland GmbH.

- Großer Messbereich von 30 ... 2000 mm
- Hohe Auflösung von 0,01 mm
- automatische Temperaturkompensation

- Serielle Schnittstelle RS 232 C
- skalierbarer Analogausgang (Strom / Spannung)
- Sensor-Empfindlichkeit mit PC-Software einst.

Technische Daten vom Ultraschall Abstandssensor

Grundgerät 282

Spannungsversorgung

10 ... 30 VDC

Stromaufnahme

200 mA

Messungen pro Sekunde

30

Auflösung

0,01 mm

Genauigkeit

Abhängig von der Homogenität der Luft

Schnittstelle

RS 2332 C

Analogausgang

0 ... 10 V / 4 ... 20 mA

Messabstand

30 ... 2000 mm

Umgebungstemperatur

0 ... +50 °C

Digitalanzeige

LED, 5-stellig

Funktionstaste

relativ / absolut

Gehäuse

Aluminium, lackiert

Schutzart

IP 54

Abmessungen

175 x 80 x 57 mm

Gewicht

350 g

Netzteil

Netzteil NT 12 / 0,25 230 VAc / 12 VDC

Schnittstellenkabel

Schnittstellenkabel RS 121 C, Sub D9

Ultraschallsensor SP 40 mit Stecker und 2 m Kabel; integrierter Temperatur Sensor

Wandler

Sell-Strahler

Ultraschallfrequenz

ca. 50 kHz

Gehäuse

Aluminium, eloxiert

Temperatursensor

PT 500, integriert

Rundstecker

5-polig

Schutzart

IP 30

Montage

Nutmutter M 35 x 1

Messprinzip vom Ultraschall Abstandssensor

Hier wird das Messprinzip des Ultraschall Abstandssensors LRS 3P dargestellt.

LRS-Tools für den Ultraschall Abstandssensor

Messbereich
Der Messbereich (Range) kann durch Eingabe eines oberen und unteren Endwertes verändert werden, der kürzeste Messabstand beträgt 30, der größte 2000 mm.

Relativmessung
Die Auswahl von Absolut- und Relativmessung erfolgt über die runden Optionsfelder. Durch Aktivierung der Zero-Schaltfläche wird ein Bezugswert gebildet und auf Relativmessung umgeschaltet.

Mittelung
Die Mittelung dient zur Bildung statistisch gesicherter Messwerte. Die Mittelungs-Zahl gibt an, wie viele Einzelmessungen für den ausgegebenen Messwert verwendet werden.

Analog-Ausgang
Der gewünschte Spannungshub in Millivolt (mV) je Millimeter (mm) Abstandsänderung wird im Feld Gradient eingegeben. Die Ausgangsspannung ändert sich entsprechend des angegebenen Gradienten.

Sensorempfindlichkeit
Die Sensor-Empfindlichkeit wird mit Pfeiltasten in den Stufen, Low, Standard und High an das betreffende Messobjekt und den jeweiligen Abstand optimal angepasst.

Bild der Software vom Ultraschall Abstandssensor bei einer Messung.

Lieferumfang für den Ultraschall Abstandssensor
1 x Ultraschall Abstandssensor LRS 3P Typ 282, 1 x Ultraschallsensor SP 40, 1 x Netzteil NT 12 / 0,25, 1 x Schnittstellenkabel RS 232 C, 1 x PC Programm LRS Tools, 1 x Bedienungsanleitung
