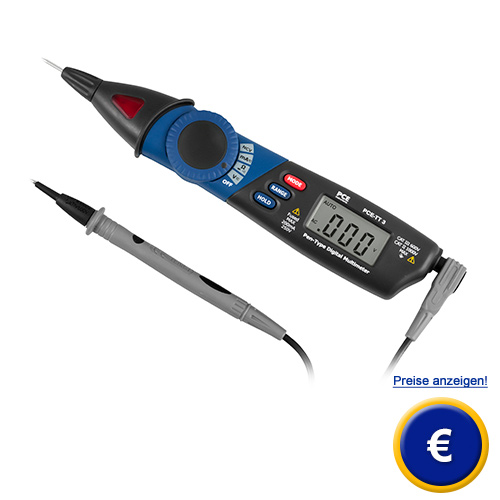

Stift-Multimeter PCE-TT 3 (CAT III / 600 V)

Stift-Multimeter mit automatischer Bereichswahl / Einhandbedienung /
Durchgangsprüfung / Spannungsprüfung AC-DC / Widerstandsmessung /
Kontaktloser AC Spannungsnachweis / Hold Funktion

Das Stift-Multimeter PCE-TT 3 ist ein einfach zu bedienendes Messgerät für den intensiven Arbeitsalltag in sämtlichen Industriebereichen wie beispielsweise die Wartung und Instandhaltung. Dienlich dabei ist auch die Ausrüstung mit der Überspannungskategorie CAT III 600 V. Des Weiteren haben Sie mit dem Stift-Multimeter PCE-TT 3 einen großen Funktionsumfang. Neben der Spannungsprüfung im Gleich- und Wechselspannungsbereich, haben Sie auch die Möglichkeit den Strom zu messen. Außerdem haben Sie die Möglichkeit Durchgangsprüfungen, Diodentests und Widerstandsmessungen durchzuführen.  Durch sein ergonomisches Design können Sie ohne Umgreifen diese Einstellungen am Stift-Multimeter PCE-TT 3 vornehmen. Da das Stift-Multimeter PCE-TT 3 ein kontrastreiches und großes LC-Display bietet, können Sie auf ein einfaches Ablesen der Messwerte zurückgreifen.

Eine weitere nennenswerte Funktion des Stift-Mulimeters PCE-TT 3 geht einher mit der LED nahe der Messspitze. Durch Auswahl des Messmodi "NCV" können Sie überprüfen ob eine Wechselspannung anliegt. Diese Funktion können Sie auch in einem gewissen Maße benutzen um spannungsführende Leitungen zu verfolgen, bzw. das Anliegen von Spannungen berührungslos nachzuweisen.

Sollten Sie weitere Fragen zu dem Stift-Multimeter haben, schauen Sie bitte auf die folgenden technischen Daten oder nutzen Sie unser Kontaktformular oder rufen Sie uns an: 02903 976 99 0. Unsere Techniker und Ingenieure beraten Sie sehr gerne bezüglich dem Stift-Multimeter PCE-TT 3 oder allen anderen Produkten auf dem Gebiet der Regeltechnik, der Labortechnik, der Messgeräte oder der Waagen der PCE Deutschland GmbH

 - Einhandbedienung
 - großes kontrastreiches LC-Display
 - automatische Bereichswahl
 - Data-Hold-Funktion

 - Auto-Power-Off-Funktion
 - Sicherheitsdesign
 - Diodentest
 - Durchgangsprüfer

Technische Daten

Messbereich

Auflösung

Genauigkeit

DC Spannung

200,0 mV

0,1 mV

±(0,8 % + 2 digits)

2,000 V

1 mV

±(1,0 % + 2 digits)

20,00 V

10 mV

200,0 V

100 mV

600 V

1 V

±(1,2 % + 2 digits)

Maximaler Eingangswert 600 V

Eingangswiderstand 10 MΩ

AC Spannung (40Hz - 400 Hz)

200,0 mV

0,1 mV

±(1,2 % + 35 digits)

2,000 V

1 mV

±(1,2 % + 8 digits)

20,00 V

10 mV

200,0 V

100 mV

600 V

1 V

±(1,5 % + 8 dgt)

Maximaler Eingangswert 600 V

Eingangswiderstand 10 MΩ

20,00 mA

0,01 mA

±(1,5 % + 5 dgt)

200,00 mA

0,1 mA

±(1,5 % + 5 dgt)

Maximaler Eingangswert 200 mA

20,00 mA

0,01 mA

±(2,0 % + 5 dgt)

200,0 mA

0,1 mA

±(2,0 % + 5 dgt)

Maximaler Eingangswert 200 mA

200,0 Ω

0,1 Ω

±(1,0 % + 8 digits)

2,000 KΩ

1 Ω

±(1,5 % + 4 digits)

20,00 KΩ

10 Ω

200,0 KΩ

100 Ω

2,000 MΩ

1 KΩ

±(2,5 % + 3 digits)

20,00 MΩ

10 KΩ

±(3,5 % + 3 digits)

Messrate

2 /sek.

Durchgangsprüfer

akustisches Signal bei < 150 Ω

Diodentest

Testspannung  1,5 V

Betriebsbedingungen

5 ... 31 °C / < 80 % r.F.; 32 ... 40 °C / 50 % r.F.

Lagerbedingungen

- 20 ... 60 °C / < 80 %

Abmessungen

220 x 40 x 33 mm

Gewicht

215 g

Display

3-3/4  LC-Display

Bereichswahl

automatisch

Versorgung

2 x 1,5 V AAA

Batteriezustandsanzeige

bei zu niedriger Spannung

Selbstabschaltung

nach 15 min ohne Aktivität

Normung

CAT IIl / 600V

Lieferumfang

1 x Stift-Multimeter PCE-TT 3
1 x Messleitung
2 x 1,5 V Batterien AAA (2 Stk. im Gerät)
1 x Bedienungsanleitung

Anwendungsbeispiele und weitere Bilder zum PCE-TT 3

Spannungsnachweis der kontaktlosen Messung mit dem Stift-Multimeter PCE-TT 3

Messung der Eingangsspannung eines Reglers
mithilfe des Stift-Multimeters PCE-TT 3

Das Display des Stift-Multimeters PCE-TT 3

Das Stift-Multimeter PCE-TT 3 als Prüfgerät für die Verpolung einer Verlängerung
