ScopeMeter ® FLUKE 120 Serie
FLUKE ScopeMeter ® in drei verschiedenen Ausführungen / bis zu 40 MHz Bandbreite /

2,5 GS/s Bandbreite / TRMS Multimeterfunktion / 2 Kanäle / großes Display /

ScopeMeter ® FLUKE 125 mit Leistungsanalyse / Datenschnittstelle / 26 Messfunktionen

Die kompakten ScopeMeter der FLUKE 120 Serie sind robuste Geräte für die Fehlersuche in industriellen Anlagen. Die ScopeMeter der FLUKE 120 Serie sind wahrhaft faszinierende  Geräte, die ein Oszilloskop, ein Multimeter und einen “papierlosen” Schreiber in einem einzigen bedienungsfreundlichen Instrument vereinen. Die ScopeMeter eignen sich für Messungen an Maschinen, Instrumenten, Regelkreisen und Stromversorgungssystemen. Die Bandbreite von dem ScopeMeter der FLUKE 120 Serie kann bis zu 40 MHz betragen. Neben dem Oszilloskop Modus besitzen die ScopeMeter aus der FLUKE 120 Serie eine TRMS Multimeter Funktion. Die robuste Bauweise von dem ScopeMeter stellt sicher, dass das Oszilloskop auch dem rauen Industriealltag standhält. Oszilloskop-Benutzer wissen, wie schwierig die Triggerung sein kann. Falsche Einstellungen haben instabile und manchmal falsche Ergebnisse zur Folge. Die einzigartige Connect-and-View Funktion, der ScopeMeter von FLUKE erkennt Signalmuster und stellt automatisch die korrekten Trigger Parameter ein. Sie sorgt für eine stabile, zuverlässige und reproduzierbare Anzeige unabhängig von der Art des gemessenen Signals – auch bei Motorantrieben und Steuersignalen – ohne dass auch nur eine einzige Taste am ScopeMeter berührt wird. Das ScopeMeter aus FLUKE 120 Serie besitzt einen eingebauten Datenlogger. Mit dem “papierlosen Schreiber” können Sie Minimum-, Maximum- und Mittelwerte 16 Tage (FLUKE Serie 120) mit dem ScopeMeter lang aufzeichnen. Alle ScopeMeter verfügen über die FLUKE TrendPlot™ Funktion. Die ScopeMeter FLUKE 124 und FLUKE 125 verfügen eine Cursor-Messfunktion. Neben dieser Funktion sind an dem ScopeMeter mehr als 26 Messfunktionen in dem ScopeMeter verbaut. Der Busstabilitatsmodus der ScopeMeter liefert eine eindeutige „Gut/Schlecht“-Anzeige für elektrische Signale. Besonders in industriellen Bussystemen und Netzwerken wie CANBus, ProfiBus, RS-232 und vielen anderen ist das ScopeMeter ein unersetzliches Tool. Das ScopeMeter Fluke 125 prüft die Qualität der elektrischen Signale, sobald diese über die Bussysteme übertragen werden. Neben der Messung von Bussystemen ist das ScopeMeter FLUKE 125 in der Lage Leistungsmessungen und Oberschwingungsanalysen durchzuführen. Die Leistungsmessung und Oberschwingungsanalyse kann das ScopeMeter bei einphasigen und symmetrischen drei Phasen Systemen durchführen. Das ScopeMeter besitzt eine zertifizierte Sicherheit nach CAT III bis 600 V nach EN 61010-1. Das ScopeMeter der FLUKE 120 Serie verfügt über ein umfangreiches Zubehör. Der NiMH Akku vom dem ScopeMeter ermöglicht einen sicheren Betrieb von bis zu 7 Stunden. Über die optische Schnittstelle und das additional erhältliche Zubehör können die Messdaten vom ScopeMeter auf einen PC übertragen werden. Sollten Sie weitere Fragen zum ScopeMeter ® der FLUKE 120 Serie haben, schauen Sie auf die folgenden technischen Daten, nuten Sie unser Kontaktformular oder rufen Sie uns an: 02903 976 99 0. Unsere Techniker und Ingenieure beraten Sie sehr gerne bezüglich der ScopeMeter® oder allen anderen Produkten auf dem Gebiet der Regeltechnik, der Labortechnik, der Messgeräte oder der Waagen der PCE Deutschland GmbH.

- bis zu 40 MHz Bandbreite

- 2,5 GS/s Samplingrate

- Großes Display

- 2 Eingänge

- 26 Integrierte Messfunktionen

- Multimeterfunktionen TRMS

- Leistungsmessung (ScopeMeter ® FLUKE 125)

- optisch isolierte Datenschnittstelle

Technische Spezifikation zur ScopeMeter ® FLUKE 120 Serie

ScopeMeter ®

FLUKE 123

FLUKE 124

FLUKE 125

Bandbreite

20 MHz

40 MHz

40 MHz

Messfunktionen 2-Kanal-TRMS-

Multimeter

Vdc, Vac, Vac + Vdc, Widerstand, Durchgang, Diodentest, Strom, Temperatur, Kapazität, dbV, dbM, Crestfaktor, Touchhold, Zeroset (Nullabgleich)

Vdc, Vac, Vac + Vdc, Widerstand, Durchgang, Diodentest, Strom, Temperatur, Kapazität, dbV, dbM, Crestfaktor, Touchhold, Zeroset (Nullabgleich)

Vdc, Vac, Vac + Vdc, Widerstand, Durchgang, Diodentest, Strom, Temperatur, Kapazität, dbV, dbM, Crestfaktor, Touchhold, Zeroset (Nullabgleich)

TrendPlot Aufzeichnung

Automatische Skalierung

Anzeige MAX, MIN, AVE und aktueller Messwert

Automatische Skalierung

Anzeige MAX, MIN, AVE und aktueller Messwert

Automatische Skalierung

Anzeige MAX, MIN, AVE und aktueller Messwert

Cursor

-

ΔT, 1/ΔT, V, ΔV, Anstiegs- / Abfallzeit

ΔT, 1/ΔT, V, ΔV, Anstiegs- / Abfallzeit

Echtzeit-Abtastrate

25 MS/s

25 MS/s

25 MS/s

Äquivalenzabtastrate

1,25 GS/s

bis zu 2,5 GS/s

bis zu 2,5 GS/s

Eingänge / AD Wandler

2

2

2

Zeitbasis

20 ns/div ... 1 min/div

20 ns/div ... 1 min/div

10 ns/div ... 1 min/div

Eingangsempfindlichkeit

5 mV/div ... 500 V/div

5 mV/div ... 500 V/div

5 mV/div ... 500 V/div

Triggerarten

Connect-and-View^TM, Freilauf und Einzelablenkung, Flanke, Video, Extern

Connect-and-View^TM, Freilauf und Einzelablenkung, Flanke, Video, Extern

Connect-and-View^TM, Freilauf und Einzelablenkung, Flanke, Video, Extern

Glitch-Erfassung

40 ns

40 ns

40 ns

Messfunktionen

26 automatische

26 automatische

26 automatische,

W, VA, VAR und PF für 1-Phasige- und symmetrische 3-Phasige Netze

Oberschwingungsmode

-

-

33. Ordnung bis 60 Hz

24. Ordnung bis 400 Hz

Max. Aufzeichnungslänge

512 MIN/MAX Punkte je Eingang

512 MIN/MAX Punkte je Eingang

512 MIN/MAX Punkte je Eingang

Speicher für Anzeigen und Setups

10

20

20

Bedienungsanleitungen

FLUKE ScopeMeter Serie

Bedienungsanleitung FLUKE 123

Bedienungsanleitung FLUKE 124

Bedienungsanleitung FLUKE 125

Allgemeine Technischen Daten zur ScopeMeter ® FLUKE 120 Serie

Betriebtemperatur

0 ... 50 °C

Lagertemperatur

-20 ... 60 °C

Höhe über NN bei Betrieb

3000 m

Sicherheit

600 V CAT III (EN 61010-1)

Abmessungen

232 x 115 x 50 mm

Gewicht

1,2 kg

Gewährleistung

3 Jahre (Gerät)

1 Jahr (Zubehör)

Batterielebensdauer

7 h

Akku

NiMH

Schnittstelle

optisch isolierte RS-232 Schnittstelle

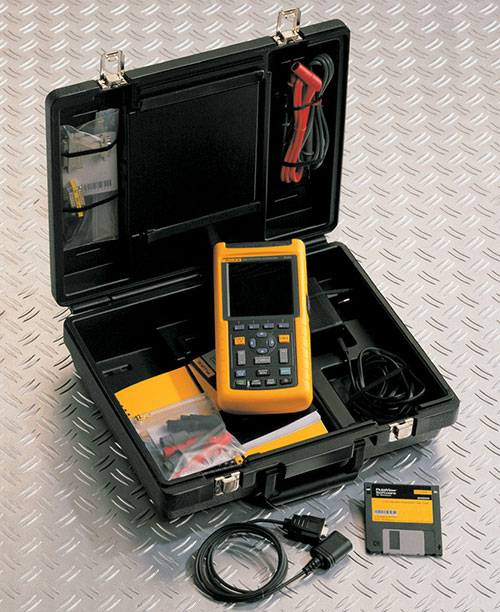

Lieferumfang ScopeMeter ® FLUKE 120 Serie

1 x ScopeMeter ® FLUKE 12x, 2 x abgeschirmte Messleitungen STL120-III (rot und grau),

Hakenklemmen für Messleitungen, 1 x abgeschirmter BNC-Adapter BB120, 1 x NiMH Akkusatz,

1 x Spannungstastkopf VPS40-III (nur FLUKE 124 und FLUKE 125), SafeGuard Messleitung TL175,

1 x Stromzange i400s (nur ScopeMeter® FLUKE 125)

Lieferbare Varianten ScopeMeter ® FLUKE 120 Serie

FLUKE 123

ScopeMeter ® FLUKE 123

FLUKE 123/S

ScopeMeter ® FLUKE 123 mit Zubehörset SCC120

FLUKE 124

ScopeMeter ® FLUKE 124

FLUKE 124/S

ScopeMeter ® FLUKE 124 mit Zubehörset SCC120

FLUKE 125

ScopeMeter ® FLUKE 125

FLUKE 125/S

ScopeMeter ® FLUKE 125 mit Zubehörset SCC120

ScopeMeter® FLUKE 123 mit Zubehörset SCC120

Zubehör zur ScopeMeter ® FLUKE 120 Serie

SCC120 ScopeMeter ® Zubehörsatz

Software, OC4USB optisches USB Schnittstellenkabel, Tragekoffer

OC4USB

optisches USB Schnittstellenkabel

PM9080

RS232 Schnittstellenkabel

DP120

Differenzspannungstastkopf

ITP120

Isolierter Triggertastkopf

SW90W

Software FlukeView

BHT190

Adaptersatz für Busverbindungen

Adaptersatz DB-9: Stecker auf Buchse Zugriff auf die Klemmen 1 bis 9 und Abschirmung

Adapter M12 mit Kabeln: Stecker auf Buchse Zugriff auf die Klemmen 1 bis 5

Adapter RJ-45: Buchse auf Buchse mit Anschlusskabel, Zugriff auf die Klemmen 1 bis 8 und Abschirmung.

Busadapter BHT190

Zubehörset SCC120

USB-Kabel OS4USB

Prüfkopf DP120

Hier finden Sie weitere Produkte aus dem Bereich ScopeMeter ®

Hier finden Sie die komplette Übersicht über alle Messgeräte des Angebotes von PCE Instruments.
