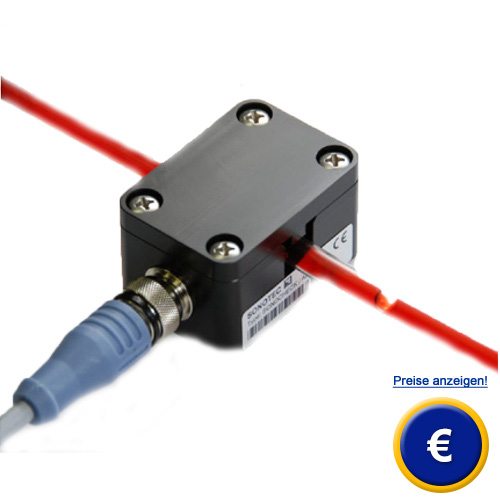

Luftblasensensor SONOCHECK ABD06
Luftblasensensor zur sicheren Luftblasendetektion /
Ultraschallmessung von außen durch den Schlauch hindurch / nichtinvasive Detektion /
kein Koppelmedium benötigt / zur Messung von Schläuchen bis 20 mm

Der Luftblasensensor SONOCHECK erkennt schnell und zuverlässig Luft- und Gasblasen in flüssigkeitsdurchströmten Schläuchen und Messkammern. Der Luftblasensensor kommt in den verschiedensten Bereichen zum Einsatz. Dazu gehören Pipettier- und Abfüllsysteme, Misch- und Dosiersysteme, Lackieranlagen, Oberflächenveredelungsanlagen, Fettdosierung und Klebesysteme. Ein Luftblasensensor der Serie SONOCHECK dient sowohl der Flüssigkeitsüberwachung, als auch der Nass-Trockenmeldung. Der Luftblasensensor ist speziell für den industriellen Einsatz entwickelt. Allein die Tatsache, dass es sich bei dem Luftblasensensor um ein Gerät handelt, das berührungsfrei misst, zeigt, dass es ein Gerät ist, das allen hygienischen Anforderungen entspricht, da er nicht mit dem Medium in Berührung kommt. um eine Messung durchzuführen, wird der Schlauch durch den die Flüssigkeit fließt einfach in den Luftblasensensor eingelegt und die Messung kann beginnen. Falls sich die akustischen Bedingungen ändern sollten, so passt sich der Luftblasensensor dynamisch den Änderungen an. Dies gewährleistet eine hohe Stabilität der Messwerte gegenüber schwankenden Umgebungsbedingungen. Angeboten werden zwei verschiedene Ausführungen von dem Luftblasensensor, die sich insofern unterscheiden, dass sie unterschiedlich große Schläuche messen können. Die Größe bezieht sich in dem Fall auf den Außendurchmesser des jeweiligen Gerätes. Sollten Sie weitere Fragen zum Luftblasensensor SONOCHECK ABD06 haben, schauen Sie auf die folgenden technischen Daten oder nutzen Sie bitte unser Kontaktformular oder rufen Sie uns an: 02903 976 99 0. Unsere Techniker und Ingenieure beraten Sie sehr gerne bezüglich dem Luftblasensensor SONOCHECK ABD06 oder allen anderen Produkten auf dem Gebiet der Regeltechnik, der Labortechnik, der Messgeräte oder der Waagen der PCE Deutschland GmbH.

- nichtinvasive Detektion
- kein Koppelmedium erforderlich
- kein Einfluss durch Medienfarbe

- Test zur Blasensimulation
- einstellbar Schwelle zur Blasenerkennung
- Messzyklus von 200 µm

Technische Daten vom Luftblasensensor SONOCHECK ABD06

Messverfahren

Ultraschall

Messzyklus

200 µm

Blasensensitivität

Blasen größer als 1/3 des Schlauch-Innendurchmessers werden erkannt

Maße Außen-Ø Modell S

3,0 mm ... ca. 8,5 mm

Maße Außen-Ø Modell L

8,0 mm ... ca. 17,0 mm

Anforderungen an den Schlauch

muss außen glatt sein, kein Gewebeschlauch
muss sich flexibel anpassen können

Reaktionszeit

Typisch 1 ms

Schlauchaußen- Ø

1,6 mm ... 20 mm

Gehäusematerial

Kunststoff

Stromaufnahme

≤50 mA (ohne Last)

Betriebsspannung

+12 ... 30 VDC, Welligkeit max. 10 %, Verpolschutz

Ausgang

PNP Schaltausgang (max. 150 mA)

Arbeitstemperatur

+5  ... +60 °C

Lagertemperatur

-20 ... +70 °C

Schutzklasse

IP67

Montage

2 x Gewindebohrungen M4 auf der Rückseite

Richtlinie / Norm / CE

EMV: EN 61326-1:2006

Lieferumfang vom Luftblasensensor SONOCHECK ABD06.S

1 x Luftblasensensor SONOCHECK ABD06.S, 1 x Bedienungsanleitung

Lieferumfang vom Luftblasensensor SONOCHECK ABD06.L

Optionales Zubehör zum Luftblasensensor SONOCHECK ABD06 (Modell S und L)

 M12 Sensorkabel, 3-polig, Länge 2 m oder 5 m

ABD Monitor, bestehend aus: 1 x USB Data Converter 1 x M12 Sensorkabel, 5-polig , Länge 2 m
1 x USB-Kabel, Typ A-B, Länge 1,5 m, 1 x CD-Rom mit Software ABD Monitor
