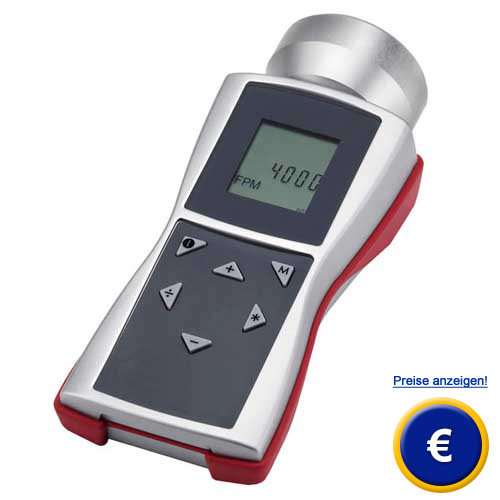

LED-Stroboskop
PCE-LES 200
Kompaktes, leichtes
LED-Stroboskop / extrem
hohe Blitzfrequenz: max. 300.000 Blitze pro Minute /
Schutzklasse IP65 / Gehäuse aus Aluminium /
extrem stoßgeschützt |
Mit
bis zu 300.000 Blitzen pro Minute zählt das LED-Stroboskop
zu den leistungsfähigsten seiner Klasse. Die quarzgenaue
Steuerung liefert absolut präzise Blitze. Die Lichtstärke
dieses Gerätes ist im Vergleich mit anderen portablen
LED-Stroboskopen weltweit unübertroffen. Bei der Entwicklung
der optischen Baugruppe wurden die Ziele „maximale
Lichtausbeute“ und „homogenen Beleuchtungsfläche“
optimal umgesetzt. Extrem leistungsfähige LEDs der neuesten
Generation und eine intelligente Ansteuerelektronik haben
daran den wesentlichen Anteil. Das LED-Stroboskop ist ein
vielseitig einsetzbares Instrumente für die Visualisierung
von sehr schnellen Bewegungsabläufen. Sie sind
unverzichtbare Werkzeuge für die Überwachung und Inspektion
von Fertigungsanlagen z. B. in der Druck- und
Textilindustrie. LED-Strobskope ermöglichen auch die berührungslose
Drehzahlmessung: Stimmt die Blitzfrequenz des LED-Stroboskopes
mit der Bewegungsfrequenz überein erscheint das Messobjekt
stehend. Die Drehzahl kann dann im Display des Stroboskops
abgelesen werden. Außerdem erfüllt das LED-Stroboskop die
Anforderungen der Schutzart IP65 (Staub und Strahlwasser) und
ist damit auch anspruchsvollen Einsatzbedingungen langfristig
gewachsen. Unsere weiteren Stroboskope sehen Sie auf der Oberseite.
Hier sehen Sie Beispiele für die Verwendung
des Gerätes. Bei
Fragen schauen Sie auf die folgenden technischen Daten, nutzen Sie unser Kontaktformular oder rufen Sie uns an: 02903 976 99 0.
|
|
|
- extrem
hohe Blitzfrequenz: max. 300.000 Blitze pro Minute (FPM)
- ungewöhnlich hohe Lichtausbeute: 4800 Lux @ 6000 FPM / 30 cm
- IP65 (wasserdicht, staubdicht)
- Umfangreiche Einstellungsmöglichkeiten
|
- Einstellung
der Phasenverschiebung in Grad zwischen externem
Triggersignal und Blitz.
- Einstellung der Verzögerungszeit
in Millisekunden zwischen Triggersignal und Blitz.
- Gehäuse aus Aluminium /
extrem stoßgeschützt
- Blitzfarbe ca. 6.500 K
|
Allgemeine
Parameter
|
Frequenzbereich |
30 ... 300.000
FPM |
Anzeige |
LCD, mehrzeilig |
Genauigkeit |
0,02 % (± 1
digit) |
Auflösung |
±
0,1 (30 ...
999 FPM)
± 1 (1.000 ... 300.000
FPM) |
Prüfungen |
CE |
Schutzart |
IP65 |
Blitzparamete |
Blitzdauer |
Einstellbar |
Blitzstärke |
4800 Lux @ 6000
FPM / 30cm |
Blitzfarbe |
ca. 6.500 K |
Spannungsversorgung |
Spannungsversorgung |
3 x AA
Batterien oder 3 x NiMH Akkus (AA) |
Betriebsdauer |
NiMH-Akku: ca.
11 h @ 6.000 FPM |
einstellungsabhängig |
Batterien: ca.
5 h @ 6.000 FPM |
Gehäuse |
Material |
Aluminium /
extrem stoßgeschützt |
Abmessungen |
191 x 82 x 60
mm |
Gewicht |
ca. 400 g (mit
Batt.) |
Umgebungsbedingungen |
Temperatur |
0 ° ... 45 ° C |
Feuchtigkeit |
Schutzart IP65 |
Triggereingang |
Prinzip |
Optokoppler,
potentialfrei |
Low Pegel |
< 1 V |
Pegel |
3 … 32 V, NPN + PNP |
Minimale
Pulslänge |
50 μs |
Verpolungsschutz |
Ja |
Triggerausgang |
Prinzip |
Kurzschluss-
und überspannungsfester Transistorausgang |
Pegel |
NPN, max. 32V |
Pulslänge |
einstellbar |
Maximaler Strom |
50 mA |
Verpolungsschutz |
Ja |
|
|
Lieferumfang |
1x LED-Stroboskop
PCE-LES 200, 1 x Kabel mit Stecker für Triggeranschluss,
1 x Zertifikat,
3 x AA-Batterien, 1 x Bedienungsanleitung
|
additional |
Stativadapter
Insbesondere bei der
Messungen über längere Zeit, ist ein fester Stand des LED-Stroboskop
hilfreich. Der Stativadapter ermöglicht die
bequeme, sichere Befestigung des Stroboskops auf allen handelsüblichen
Stativen.
|
|
Stativ
Leichtes Stativ aus Aluminium. Dieses ist z.B. sinnvoll bei Serienmessungen und garantiert re-produzierbare Ergebnisse durch gleichbleibende Ausrichtung des
Stroboskops. Ein weiterer Vorteil sind die freien Hände des Bedieners, dieser kann die Messwerte besser aufzeichnen oder andere Tätigkeiten wahrnehmen.
|
|
ISO-Kalibrierschein
Für Betriebe, die das LED -Stroboskop in den internen
Prüfmittelpool aufnehmen wollen oder zur jährl.
Kalibrierung. Die Zertifizierung nach ISO beinhaltet eine
Laborkalibrierung inklusive Prüfschein mit allen Messwerten.
Die Kenndaten Ihrer Firma bzw. des Bestellers werden
ebenfalls dokumentiert.
|
|
|
|
