Lasermikrometer
PCE-TLSM
für Messungen von unterschiedlichen geometrischen
Größen von 0,03 bis 90 mm
RS-232 und Analogschnittstelle
|
Das
Lasermikrometer vermisst berührungslos und ist ein echtes
Multialent. Es eignet sich für die unterschiedlichsten Messprinzipien.
Das universelle Lasermikrometer arbeitet nach dem Laser-Scan- oder
"Abschattungs"-Prinzip. Weiterhin ist es möglich, Produkte, die bisher nicht
messbar waren, zu erfassen. Selbst schnelle bewegliche
Materialien sind für den Lasermikrometer kein Problem.
Daher eignet sich das Lasermikrometer durch das
berührungslose Messen und Prüfen selbst bei heißen,
klebrigen oder sterilen Materialien. Es ist daher sehr gut für die automatische

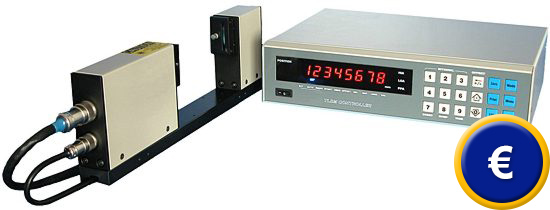

Produktionslinie geeignet. Das Lasermikrometer besteht aus einer Sensoreinheit und einem Controller.
Die Daten des Lasermikrometer können
dann über die analoge oder die digitale Schnittstellen
weiter in ihr bestehendes Messsystem ausgegeben werden und
kann somit in den Fertigungsprozess mit eingebunden werden.
Weiteren Materialdickenmesser finden Sie hier: Materialdickenmesser
|

|
|
- berührungslos
- mehrere Messprinzipien
- für Endlos als auch Teileprüfung
- hohe Messrate
- kompakte Bauweise
|
- großzügige Messzone
- hohe Wiederholbarkeit
- mehrerer Messobjekte erfassbar
|
Technische
Daten
|
Produkt
|
Messbereich
|
Auflösung
|
Reproduzierbarkeit
|
Genauigkeit
|
TLSM101
|
0,03 ... 1 mm
|
±0,1 µm
|
±0,3 µm
|
±1 µm
|
TLSM110
|
0,05 ... 10 mm
|
±0,1 µm
|
±0,3 µm
|
±1 µm
|
TLSM130
|
0,5 ... 30 mm
|
±0,1 µm
|
±0,5 µm
|
±3 µm
|
TLSM160
|
1 ... 60 mm
|
±0,1 µm
|
±0,5 µm
|
±4 µm
|
TLSM190
|
1 ... 90 mm
|
±0,5 µm
|
±1 µm
|
±6 µm
|
Display
|
7 Digits LED
|
Abtastrate
|
1600 Abtastungen pro Sekunde
|
Schnittstelle
|
RS-232C
|
Analogausgang
|
±
10 V
|
Umgebungstemperatur
|
0
... +45 °C, < 85 % r.F.
|
Spannungsversorgung
|
240 V AC 50/60 Hz
|
Abmessung
Bedieneinheit
|
310 x 240 x 85 mm
|
Gewicht
Bedieneinheit
|
ca. 3 kg
|
Abmessung
Sensor TLSM101/110/130
|
420 x 110 x 35 mm
|
Abmessung
Sensor TLSM160/190
|
520 x 176 x 40 mm
|
Gewicht
Sensor
|
ca. 3 kg
|
Messprinzipien
|
Das Lasermikrometer zum messen
von Positionen
|
Das Lasermikrometer zum messen
einer Spaltbreite
|

Das Lasermikrometer zum messen
einer Kantenposition
|
Das Lasermikrometer zum messen
eines Durchmessers
|

Das Lasermikrometer zum messen
mehreren Spalten
|

Das Lasermikrometer zum messen
von Axialspiel
|
Lieferumfang
|
1 x Lasermikrometer
PCE-TLSM, 1 x Bedienungsanleitung
|
Erhältliches
Zubehör
|
ISO
Laborkalibrierung und Zertifizierung
(für Betriebe, die das Lasermikrometer PCE-
TLSM in den betriebsintern Prüfmittel-Pool aufnehmen
möchten oder zur jährlichen Rekalibrierung. Die
Zertifizierung nach ISO beinhaltet eine Laborkalibrierung
inklusive Prüfschein mit allen Messwerten.
|
|
 |
|
