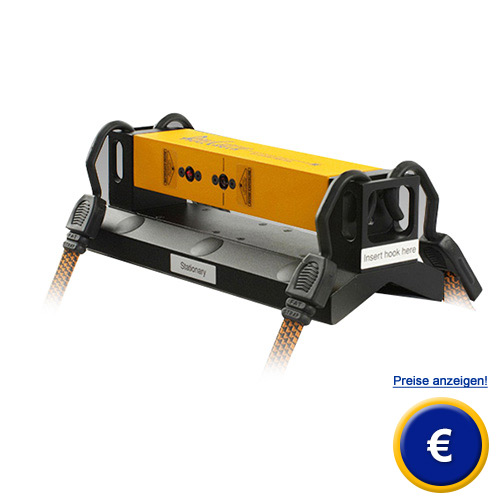

Laser-Ausrichtsystem für Wellen RollCheck®
Laser-Ausrichtsystem für Wellen für Abstände bis zu 3 m / grüner Laser /
sehr hohe Genauigkeit / Einmannbedienung / Anbringung an fast jeder Welle möglich /
keine komplexe Einweisung erforderlich

Das Laser-Ausrichtsystem für Wellen dient der Einstellung verschiedener Wellen, die parallel zueinander oder vertikal zum Boden stehen müssen. Dabei dient der grüne Laser am Laser-Ausrichtsystem für Wellen RollCheck® der Kennzeichnung. Das Laser-Ausrichtsystem für Wellen, bedient sich modernster Lasertechnik und besteht im Wesentlichen aus zwei verschieden Teilen, die die Ausrichtung bestimmen. Dabei handelt es sich auf der einen Seite um einen Transmitter und weiterhin wird an der anderen Rolle ein Reflektor angebracht. Der grüne Laser gewährleistet, dass auch im abgedunkelten Umfeld eine Prüfung mit dem Laser-Ausrichtsystem für Wellen durchgeführt werden kann, da er bis zu zehn mal heller leuchtet, als ein roter Laser. Wenn die Ausrichtung bestimmt werden soll, ist das Laser-Ausrichtsystem für Wellen ein bestens geeignetes Produkt, das durch eine einzelne Person bedient werden kann. Die komplexen Eigenschaften, sowie die hohe Genauigkeit von dem Laser-Ausrichtsystem führen dazu, dass sich das Gerät innerhalb kürzester Zeit rechnet, indem Downtime verringert und gleichzeitig die Produktivität gesteigert wird. Der maximale Messabstand bei dem Laser-Ausrichtsystem beträgt 3 Meter. Somit können nahezu alle Größen von Wellen mit in die Messung aufgenommen werden. Dabei ist das Messverfahren von dem Laser-Ausrichtsystem für Wellen recht einfach. Der Transmitter sendet zwei verschiedene Laserstrahlen an den Reflektor. Dabei ist einer der Laserstrahlen vertikal gerichtet und der andere besitzt eine horizontale Ausrichtung. Während der Verwendung sitzt der Reflektor auf der Welle, die entsprechend gerichtet werden soll und der Transmitter von dem Laser-Ausrichtsystem für Wellen sitzt auf einer fest montierten Welle. Die Wellen sind dann vertikal zum Boden, wenn sich der vertikale Laserstrahl mit der horizontalen Nut am Reflektor deckt. Die Wellen sind dann parallel, wenn sich der vertikal reflektierte Laserstrahl mit der horizontalen Nut am Transmitter deckt. Sollten Sie weitere Fragen zum Laser-Ausrichtsystem für Wellen haben, schauen Sie auf die folgenden technischen Daten oder nutzen Sie bitte unser Kontaktformular oder rufen Sie uns an: 02903 976 99 0. Unsere Techniker und Ingenieure beraten Sie sehr gerne im Bezug auf das Laser-Ausrichtsystem für Wellen oder allen anderen Produkten auf dem Gebiet der Regeltechnik, der Labortechnik, der Messgeräte oder der Waagen der PCE Deutschland GmbH.

- grüner Laser (10 x heller als ein roter Laser)
- Reduktion von Downtime und Verschnitt
- Messung bis zu einem Abstand von 3 m

- schnell und leicht verwendbar
- keine komplexe Einweisung erforderlich
- Einmannbedienung

Technische Daten zum Laser-Ausrichtsystem für Wellen (Transmitter)

Messdistanz

max. 3 m

Messabweichung

< 0,03 mm / 0,305 m

Lasertyp

532 nm, sichtbarer Laser (grün)
45 ° Vollwinkel

Laserkraft

< 1 mW, Klasse 2

Sicherheitshinweise

Nicht direkt in den Laser blicken.

Laser-Konformität

CFR Parts 1040.10 und 1040.11

Durchmesser vom Laserstrahl

0,4318 mm bei 2,8 m

Kalibrierung

werkskalibriert, jährliche Überprüfung empfohlen

Schutzgrad

wasserabweisend, staubdicht, stoßfest

Bedienelemente

Kippschalter zum An-/Ausschalten vom Laser

Stromversorgung

2 x Lithium-Batterien (AA)

Betriebsdauer

4 ... 5 Stunden durchgängig bei 22 °C

Betriebstemperatur

0 ... +52 °C

Lagertemperatur

-20 ... +60 °C

Gehäuse

starres Aluminiumprofil,
verstiftet und verschraubt,
pulverbeschichtete Außenlackierung

Laseraufnahme

Aluminium, pulverbeschichtete Außenlackierung

Aufnahmedurchmesser

bis Ø 2,5 m

Befestigungslaschen

2 Stück für 254 ... 1143 mm mit Gummiverstellungslasche bis Ø 381 mm

2 x Verstellungslasche (3 m) bis 965 mm

Gewicht

2,4 kg

Abmessungen

279 x 102 x 89 mm ( B x T x H)

Technische Daten zum Laser-Ausrichtsystem für Wellen (Reflektor)

Reflektorgröße

25 x 36 mm

Gehäuse

starres Aluminiumprofil,
verstiftet und verschraubt,
pulverbeschichtete Außenlackierung

Reflektoraufnahme

Aluminium, pulverbeschichtete Außenlackierung

Befestigungslaschen

2 Stück für 254 ... 1143 mm mit Gummiverstellungslasche bis Ø 381 mm

2 x Verstellungslasche (3 m) bis 965 mm

Gewicht

2,3 kg

Abmessungen

279 x 102 x 89 mm (B x T x H)

Technische Daten zum Laser-Ausrichtsystem für Wellen (Transportkoffer)

Material

Hartplastik

Abmessungen

521 x 425 x 216 mm (B x T x H)

Material Koffereinsatz

Schaumstoff

Gewicht Transportkoffer

6,4 kg

Gesamtgewicht mit Gerät

10,9 kg

Lieferumfang zu dem Laser-Ausrichtsystem für Wellen RollCheck®

1 x Laser-Ausrichtsystem für Wellen RollCheck® (Transmitter)
1 x Laser-Ausrichtsystem für Wellen RollCheck® (Reflektor),
4 x Verstellungslasche, 4 x Gummiverstellungslasche

Weitere Anwendungsbilder von dem Laser-Ausrichtsystem für Wellen RollCheck®
