Kraftaufnehmer SM Serie
Kraftaufnehmer mit Display / für Zugkraftmessung und Druckkraftmessung / Messbereiche von  50 N ... 250 kN /  rote Anzeige von -19999 … 99999 Digits / sehr gute Reproduzierbarkeit

Der Kraftaufnehmer für Zugkraft und Druckkraft besitzt eine externe Kraftmesszelle und ein separates Display. Mit dem Kraftaufnehmer (auch Kraftsensor genannt) wird eine Kraft gemessen, die auf den Sensor wirkt. Es können sowohl Druck- als auch Zugkräfte durch elastische Verformung gemessen werden. Der Kraftaufnehmer zeichnet sich durch seine kompakte Bauform und hohe Stabilität aus. Kraftaufnehmer sind neben der Kraftmessung auch zur Wiegung und Bestimmung von Drehmomenten geeignet. Dabei zeichnet sich der Kraftaufnehmer durch eine sehr hohe Auflösung und den maximalen Kraftmessbereiche von bis zu 250 kN aus. Das gut ablesbare Display des Kraftaufnehmer gibt nicht nur Auskunft über den aktuellen Messwert, sondern gibt auch ein Signal bei Überschreitung eines vorprogrammierten Messwertes aus. Das Display vom Kraftaufnehmer  ist frontseitig IP65 geschützt und ist durch seine schmale Bauform sehr einfach in einen Schaltschrank zu integrieren. So kann etwa eine Druckkraft in einer stationären Presse oder eine Zugkraft an einem Hydraulikzylinder einfach und genau überprüft werden. Sie benötigen bei diesem Kraftaufnehmer keine weiteren additionalen Messzellen, da mit dem Kraftaufnehmer sowohl die Zugkraft als auch die Druckkraft bis 250 kN gemessen werden kann. Der standardmäßig mitgelieferte Kraftaufnehmer kann also in einer Anlage oder Maschine verbaut werden (Maßskizze mit Angeben der Bohrungen können Sie im unteren Teil dieser Seite einsehen) oder man schraubt eine Ösen (für einen Zugversuch) oder einen Druckbolzen (für einen Druckkraft-Messversuch) in die vorgesehenen Gewinde ein. Bei Fragen nutzen Sie bitte unser Kontaktformular oder rufen Sie uns an: 02903 976 99 0.  Unsere Techniker und Ingenieure beraten Sie sehr gerne bezüglich der Kraftaufnehmer oder allen anderen Produkten auf dem Gebiet der Regeltechnik der Messgeräte oder der Waagen der PCE Deutschland GmbH.

- Messbereiche von 50 N bis 250.000 N
- Linearität: ± 0,03 % F.S
- Überlastschutz ± 150 % Nennlast
- Kabellänge 1,5 m
- für Zug- und Druckkräfte
- niedrigere Bauhöhe
- hohe Genauigkeiten
- geringer Messweg
- sehr gute Reproduzierbarkeit
- ideal für Kraftmessungen

- rote Anzeige von -19.999 … 99.999 Digits
- Einbautiefe: 120 mm ohne Steckklemme
- Anzeigenblinken bei Grenzwertüberschreitung
- Sensorabgleich mit integriertem Schaltausgang
- permanente MIN / MAX-Wertemessung
- Arithmetische Funktion
- Nullpunktberuhigung
- Programmiersperre über Codeeingabe
- Schutzart IP65 frontseitig
- steckbare Schraubklemme

Technische Spezifikation vom Kraftaufnehmer SM-Serie

Modell

Nennlast

Kraftaufnehmer SM-50 N

0 ... 50 N

Kraftaufnehmer SM-100 N

0... 100 N

Kraftaufnehmer SM-200 N

0 ... 200 N

Kraftaufnehmer SM-500 N

0 ... 500 N

Kraftaufnehmer SM-1000 N

0 ... 1.000 N

Kraftaufnehmer SM-2000 N

0 ... 2.000 N

Kraftaufnehmer SM-3000 N

0 ... 3.000 N

Kraftaufnehmer SM-5000 N

0 ... 5.000 N

Kraftaufnehmer SM-10 KN

0 ... 10.000 N

Kraftaufnehmer SM-20 KN

0 ... 20.000 N

Kraftaufnehmer SM-50 KN

0 ... 50.000 N

Kraftaufnehmer SM-250 KN

0 ... 250.000 N

Genauigkeit vom Kraftaufnehmer SM-50 N, SM-100 N, SM-200 N, SM-500 N, SM-1000 N

Linearität

± 0.03 % Nennlast

Hysterese

± 0.02 % Nennlast

Reproduzierbarkeit

± 0.01 % Ausgang

Genauigkeit vom Kraftaufnehmer SM-2000 N, SM-3000 N, SM-5000 N

Linearität

± 0.05 % Nennlast

Hysterese

± 0.03 % Nennlast

Reproduzierbarkeit

± 0.02 % Ausgang

Genauigkeit vom Kraftaufnehmer SM-10 KN, SM-20 KN

Linearität

± 0.05 % Nennlast

Hysterese

± 0.05 % Nennlast

Reproduzierbarkeit

± 0.01 % Ausgang

Genauigkeit vom Kraftaufnehmer SM-50 KN, SM-250 KN

Linearität

± 0.05 % Nennlast

Hysterese

± 0.06 % Nennlast

Reproduzierbarkeit

± 0.01 % Ausgang

Allgemeine Technische Spezifikation vom Kraftaufnehmer SM-Serie

Temperatur

komp. Temperaturbereich

-15 ... +65 °C

Arbeitstemperaturbereich

-55 ... +90 °C

Elektrisch

Ausgangssignal

3.00 mV/V (nominal)

Brückenwiderstand

350

Versorgungsspannung

230 V AC

Mechanisch

Kalibrierung

Zug

Überlastschutz

± 150 % Nennlast

Kabellänge

1,5 m

Technische Spezifikation vom Display

Abmessungen

96 x 48 x 120 mm

Einbauausschnitt

92,0 + 0,8 x 45,0 + 0,6 mm

Wandstärke

bis 15 mm

Befestigung

Schraubelemente

Material

PC Polycarbonat, schwarz, UL94V-0

Dichtungsmaterial

EPDM, 65 Shore, schwarz

Schutzart

Standard IP65 (Front), IP00 (Rückseite)

Gewicht

ca. 300 g

Anschluss

Steckklemme; Leitungsquerschnitt bis 2,5 mm²

Anzeige

Ziffernhöhe

14 mm

Segmentfarbe

Rot

Anzeigebereich

-19.999 ... 99.999

Schaltpunkte

je Schaltpunkt eine LED

Überlauf

waagerechte Balken oben

Unterlauf

waagerechte Balken unten

Anzeigezeit

0,1...10,0 Sekunden

Eingang

Sensorempfindlichkeit

1 mV/V, 2m V/V, 3,3 mV/V

Messbrücke

250 ... 500 Ω / 20 ... 40 mA

Messfehler

0,2 % v. Messbereich in beherrschter elektromagnetischer Umgebung,
1% v. Messbereich in industrieller Umgebung bei starker Störquelle

Digitaleingang

< 24 V OFF, 10 V ON, max. 30 VDC
RI ~ 5 kΩ

Sensorabgleich

immer erforderlich

Temperaturdrift

100 ppm / K

Messzeit

0,1 … 10,0 Sekunden

Messprinzip

U/F-Wandlung

Auflösung

ca. 18 Bit bei 1s Messzeit, 3,3 mV/V - Messbereich

Umgebungsbedingungen

Arbeitstemperatur

0 … 50 °C

Lagertemperatur

-20 … +80 °C

Klimafestigkeit

relative Feuchte 0 ... 80 %

EMV

EN 61326

CE-Zeichen

Konformität gemäß Richtlinie 2004/108/EG

Sicherheitsbestimmungen

EN 61010; EN 60664-1

Lieferumfang vom Kraftaufnehmer SM-Serie

1 x Kraftaufnehmer SM Serie (50N ... 250kN) , 1 x Display, 1 x Bedienungsanleitung

Technische Zeichnungen vom Kraftaufnehmer SM-Serie

Technische Zeichnung vom Kraftaufnehmer
SM-50 N, SM-100 N, SM-200 N, SM-500 N, SM-1000 N, SM-2000 N, SM-3000 N, SM-5000 N.

Technische Zeichnung vom Kraftaufnehmer SM-10 kN, SM-20 kN.

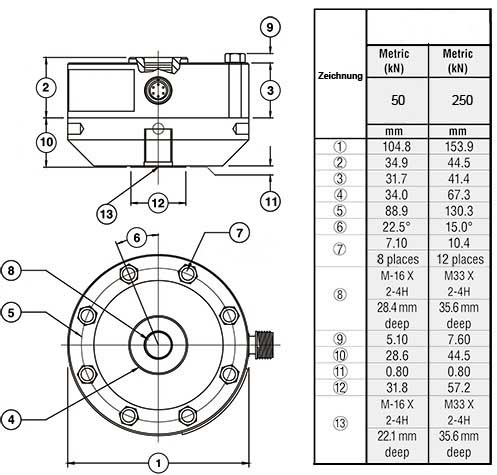

Technische Zeichnung vom Kraftaufnehmer SM-50 kN, SM-250 kN.

Technische Zeichnung vom Display des Kraftaufnehmer.

Die Kontaktbelegung vom Display des Kraftaufnehmer.

Optional erhältliches Zubehör für die Kraftaufnehmer SM-Serie

- Versorgungsspannung für die Digitalanzeige von 10 ... 30 VDC (anstatt 230 VAC)
- Analogausgang (0 ... 10 V oder 4 ... 20 mA)
- 2 Relais Ausgänge (mit Wechselkontakt 250 VAC mit 5 A / 30 VDC mit 5 A)
- RS232 / RS 485

ISO-Kalibrierung / Zertifizierung
Für Betriebe, welche den Kraftaufnehmer in ihren betriebsinternen Prüf-Pool aufnehmen wollen oder zur jährlichen Rekalibrierung. Die Zertifizierung beinhaltet eine Kalibrierung inklusive Prüfschein mit allen Messwerten. Der Name bzw. die Anschrift Ihrer Firma oder die Kontaktdaten des Auftraggebers werden ebenfalls auf dem Bericht eingetragen.

Teststand / Prüfstand
Dieser Kraftaufnehmer kann mit einem von drei verfügbaren Prüfständen kombiniert werden. Zwei Prüfstände sind mit einem Handrad ausgerüstet, der dritte ist ein motorbetriebener Teststand. Der Einsatz der Prüfstände macht immer dann Sinn, wenn man z.B. im Labor wiederkehrende, etwa tägliche Produktprüfungen vornimmt und immer möglichst gleiche Rahmenbedingungen haben möchte (Ausschließen von personenbedingten Fehlern).

Die technischen Daten der verschiedenen Stände sehen Sie, wenn Sie dem nachstehenden Link folgen: Prüfstande.

Oder Sie sehen sich die Details der Teststände in der jeweiligen Beschreibung der Online-Kategorie Kraftmessstände an.

Achtung: Der Kraftaufnehmer ist wartungsfrei, leicht und zeichnet sich durch äußerst hohe Standzeiten aus. Für die Herstellung dieses Kraftaufnehmer werden ausschließlich hochwertige Materialien verwendet, die ein Höchstmaß an Sicherheit und Langlebigkeit garantieren. Der Kraftaufnehmer verfügt über einen Überlastbereich. Wenn Sie diesen überschreiten, dann zerstören Sie den Kraftaufnehmer. Wenn Sie also ein Kraftaufnehmer für Ihre Anwendung auswählen, dann gehen Sie beim Messbereich sicherheitshalber auf das nächst höhere Modell über.
