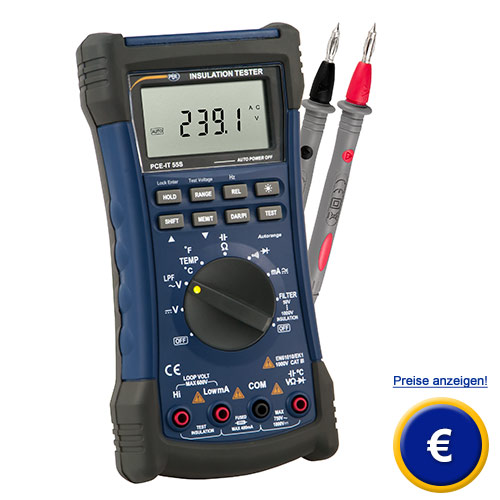

Isolations-Multimeter PCE-IT 55S

Isolations-Multimeter PCE-IT 55S
Isolations-Multimeter zur Isolationsprüfung /
großes LCD mit Hintergrundbeleuchtung / Adapter für Thermoelement typ K /
Frequenzmessung / interner Speicher

Ein Isolations-Mulitmeter ist ein Gerät, welches die Messung unterschiedlicher Messgrößen ermöglicht. Dabei bietet das Isolations-Multimeter die üblichen Multimeterfunktionen und ergänzt diese um die Fähigkeiten eines Isolationstesters. Somit ermöglicht das Isolations-Multimeter Messungen von Spannung, Strom, Widerständen, sowie Frequenz und Kapazität. Außerdem wird das Isolations-Multimeter mit einem Adapter geliefert, welches die Möglichkeit bietet ein Thermoelement anzuschließen. Im Lieferumfang von dem Isolations-Multimeter wird standardmäßig ein Thermoelement Typ K mitgeliefert. Beide Komponenten lassen sich leicht and das Isolations-Multimeter anschließen. Es besteht die Möglichkeit, dass das LC-Display hintergrundbeleuchtet wird. Die Hintergrundbeleuchtung in Verbindung mit der Größe erlauben auch Ableungen in dunkelen Umgebungen.

Das Isolations-Multimeter besitzt mehrere Funktionen, die die Messung bzw. die Auswertung der Messergebnissse vereinfachen. So bietet es neben der Speicherfunktion auch die Extremwertmessung, also MIN- / MAX-Funktion und neben den beiden ebenfalls die Durchschnittsbildung. Somit kann immer der gewünschte Messwert ausgegeben oder gespeichert werden.

Sollten Sie weitere Fragen zum Isolations-Multimeter PCE-IT 55S haben, schauen Sie auf die folgenden technischen Daten, nutzen Sie unser Kontaktformular oder rufen Sie uns an: 02903 976 99 0. Unsere Techniker und Ingenieure beraten Sie sehr gerne bezüglich der Isolations-Multimeter oder allen anderen Produkten auf dem Gebiet der Regeltechnik, der Labortechnik, der Messgeräte oder der Waagen der PCE Deutschland GmbH.

- Kapazitätsmessung
- TRMS bei der Strommessung
- großes, hintergrundbeleuchtetes LCD

- Hold- / MAX- / MIN-Funktion
- IEC/EN 61010-1 1000 V CAT III, 600 V CAT IV
- Frequenzmessung

Technische Spezifikationen für das Isolations-Multimeter PCE-IT 55S

Isolationstester

Prüfspannung	Messbereich	Auflösung	Genauigkeit
50 V	0 ... 5 MΩ	0,01 MΩ	± (3 % + 5)
50 V	5 ... 50 MΩ	0,1 MΩ	± (3 % + 5)
100 V	0 ... 5 MΩ	0,01 MΩ	± (3 % + 5)
	5 ... 50 MΩ	0,1 MΩ
	50 ... 100 MΩ	1 MΩ
250 V	0 ... 25 MΩ	0,1 MΩ	± (3 % + 5)
250 V	25 ... 250 MΩ	1 MΩ	± (3 % + 5)
500 V	0 ... 50 MΩ	0,1 MΩ	± (3 % + 5)
500 V	50 ... 500 MΩ	1 MΩ	± (3 % + 5)
1000 V	0 ... 5 MΩ	0,1 MΩ	± (3 % + 5)
	5 ... 500 MΩ	1 MΩ	± (3 % + 5)
	0,5 G ... 2,0 GΩ	0,1 GΩ	± (5 % + 5)

Multimeter

Gleichspannung
Messbereich	Auflösung	Genauigkeit
600 mV	0,1 mV	± (0,5 % + 5)
6 V	1 mV	± (0,5 % + 5)
60 V	10 mV	± (0,5 % + 5)
600 V	100 mV	± (0,5 % + 5)
1000 V	1 V	± (0,5 % + 5)
Wechselspannung
Messbereich	Auflösung	Genauigkeit (50 ... 60 Hz)
600 mV	0,1 mV	-
6 V	1 mV	± (1,5 % + 30)
60 V	10 mV	± (1,5 % + 30)
600 V	100 mV	± (1,5 % + 30)
1000 V	1 V	± (1,5 % + 30)
Temperatur
Messbereich	Auflösung	Genauigkeit (50 ... 60 Hz)
1300 °C	1 °C	± (1 % + 2)
Widerstand
Messbereich	Auflösung	Genauigkeit
600 Ω	0,1 Ω	± (1,2 % + 5)
6 KΩ	1 Ω	± (1,2 % + 5)
60 KΩ	10 Ω	± (1,2 % + 5)
600 KΩ	100 Ω	± (1,2 % + 5)
6 MΩ	1 kΩ	± (2 % + 20)
60 MΩ	10 kΩ	± (2 % + 20)
Kapazität
Messbereich	Auflösung	Genauigkeit
6 n	0,01 n	-
60 n	0,1 n	± (5 % + 20)
600 n	1 n	± (5 % + 20)
6 µ	10 n	± (5 % + 20)
60 µ	100 n	± (5 % + 20)
600 µ	1 µ	± (5 % + 20)
6 mF	10 µ	± (5 % + 20)
60 mF	100 µ	± (5 % + 20)
DC-Strom
Messbereich	Auflösung	Genauigkeit
60 mA	0,01 mA	± (1 % + 5)
400 mA	0,1 mA	± (1 % + 5)
AC-Strom
Messbereich	Auflösung	Genauigkeit
60 mA	0,01 mA	± (1,5 % + 30)
400 mA	0,1 mA	± (1,5 % + 30)
Frequenz
Messbereich	Auflösung	Genauigkeit
660,0 Hz	0,1 Hz	± (1 % + 5)
6,600 kHz	1 Hz
66,0 kHz	10 Hz
>10 kHz		-

Allgemeines über das Isolations-Multimeter PCE-IT 55S

Normen

IEC/EN 61010-1 1000 V CAT III, 600 V CAT IV

Effektivwert

1000 V DC, 750 V AC (TRMS)

Schutzspannung Überlast (Eingangsklemme V und COM)

AC 250 V (TRMS)

Schutzstrom

0,4 A

Schutzspannung Überlast (Eingangsklemme Hi und Low)

600 V

Stromversorgung

4 x AA Batterien

Messbereich Isolationsmessung

0,01 MΩ ... 2 GΩ

Prüfspannung Isolationsmessung

50, 100, 250, 500, 1000 V

Spannungsquelle Isolationsmessung

+20 %, -0 %

Kurzschlussprüfstrom Isolationsmessung

1,5 mA nominell

Automatische Entladung Isolationsmessung

Entladungszeit <1 Sekunde für C=1 µF oder weniger

Erkennung eines angeschlossenen / aktiven Stromkreises

Verhinderung der Prüfung, falls die Klemmenspannung >20 V ist.Vor der Initialisierung der Prüfung.

Kapazitätsbelastung Isolationsmessung

bedienbar mit bis zu 1 µF der Ladung

Lagertemperatur

-40 ... +60 °C

Betriebtemperatur

0 ... +40 °C

maximale Höhenlage (Lagerung)

12000 m

maximale Höhenlage (Betrieb)

2000 m

Temperaturkoeffizient

0,05 * (angegebene Genauigkeit) pro °C für Temperaturen <18 °C oder >28 °C

Umgebungsfeuchte

40 ... 70 % rH

Abmessungen

205 x 102 x 58 mm (L x B x H)

Gewicht

ca. 390 g

Weitere Anwendungs- und Produktbilder vom Isolations-Multimeter PCE-IT 55S

Zu den vielen Funktionen vom Isolations-Multimeter gehört ebenfalls eine Widerstandsmessung.

Durch vielfältige Funktionen ist das Isolations-Multimeter in vielen Bereichen einsetzbar.

Hier das Isolations-Multimeter bei der praktischen Anwendung.

Eine Messung kann nach dem Anschließen der Messspitzen an das Isolations-Multimeter erfolgen.

Das Isolations-Multimeter kann auch dazu verwendet werden Widerstände zu ermitteln.

Durch einen einfachen Tastendruck kann die Hintergrundbeleuchtung am Isolations-Multimeter aktiviert werden.

Das Isolations-Multimeter enthält einen Adapter, an den das Thermoelement Typ K angeschlossen werden kann.

Neben den normalen Funktionen von dem Isolations-Multimeter kann ebenfalls eine Temperaturmessung vorgenommen werden.

An der Rückseite vom Isolations-Multimeter sind Halterungen für die Messspitzen angebracht.

Das Isolations-Multimeter kann auch bei der täglichen Überwachung und Überprüfung Anwendung finden.

Lieferumfang vom Isolations-Multimeter PCE-IT 55S

- 1 x Isolations-Multimeter PCE-IT 55S
- 1 Paar Messspitzen
- 1 Paar Krokodilklemmen
- 1 x Adapter für Thermoelemente
- 1 x Thermoelement (Typ K)
- 4 x Batterie AA (1,5 V)
- 1 x Tasche
- 2 x Tragegurt (kurz und lang)
- 1 x Bedienungsanleitung

Hier Sehen Sie den Lieferumfang von dem Isolations-Multimeter PCE-IT 55S
