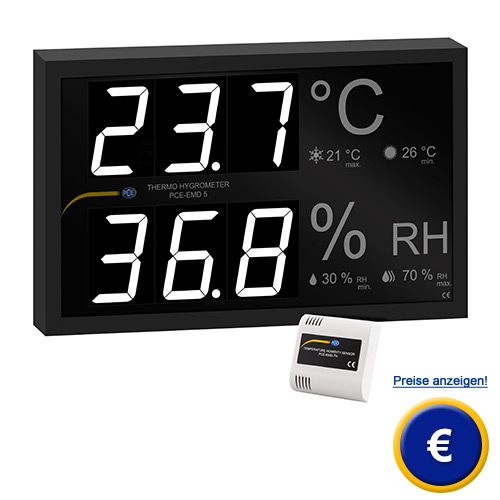

Großanzeige PCE-EMD 5 und PCE-EMD 10
Großanzeige mit robusten Aluminium Rahmen / Ziffernhöhe 100 mm /
Temperaturmessbereich 0 ... 50 °C / Feuchtemessbereich 0,0 ... 99,9 % r. F. /
Anschluss von bis zu vier Sensoren gleichzeitig / optional mit ISO-Kalibrierzertifikat

Die Großanzeige kann mit bis zu vier externen Temperatur- und Feuchtemodulen verbunden werden. Der Temperaturmessbereich bei den Sensoren der Großanzeige liegt bei 0,0 … 50,0 °C und der Feuchtemessbereich liegt bei 0,0 … 99,9 % r. F.. Zusätzlich steht die Großanzeige in Grad Fahrenheit mit einem Temperaturmessbereich von 32,0 … 122,0 °F zur Verfügung. Die Spannungsversorgung selbst erfolgt bei der Großanzeige über einen Netzanschluss von 110 … 220 V AC. Die integrierte Sensorversorgung kann die angeschlossenen Sensoren bei der Großanzeige mit 12 oder 24 V DC versorgen.

Sobald die Sensoren angeschlossen sind, werden diese von der Großanzeige automatisch erkannt. Die Kommunikation zwischen den Sensormodulen und der Großanzeige erfolgt über ein analoges 4 … 20 mA Signal. Sind mehrere Sensoren angeschlossen, wird der Durchschnittsmesswert aller Sensoren auf der Großanzeige angezeigt. Somit findet die Großanzeige ihre Anwendung zum Beispiel in Veranstaltungssälen, Restaurants oder in öffentlichen Gebäuden, um die Umgebungsbedingungen zu überwachen.

Die Montage von der Großanzeige als auch von dem Sensormodul erfolgt an einer Wand. Bei Bedarf kann die Großanzeige an eine Monitorhalterung mit den Montagemaßen 75 x 75 mm montiert werden. Dadurch kann die Großanzeige ideal ausgerichtet werden. Optional kann die Großanzeige mit einem ISO Kalibrierzertifikat ausgestattet werden.

Sollten Sie weitere Fragen zur Großanzeige PCE-EMD 5 und PCE-EMD 10 haben, schauen Sie auf die folgenden technischen Daten oder nutzen Sie unser Kontaktformular. Unsere Techniker und Ingenieure beraten Sie sehr gerne bezüglich der Großanzeige oder allen anderen Produkten auf dem Gebiet der Regeltechnik, der Labortechnik, der Messgeräte oder der Waagen der PCE Deutschland GmbH.

Hier finden Sie weitere Informationen zum Großanzeige PCE-EMD 5 PCE-EMD 10   Bedienungsanleitung zum Großanzeige PCE-EMD 5 PCE-EMD 10

Hier finden Sie weitere Informationen zum Großanzeige PCE-EMD 5 PCE-EMD 10

- Ziffernhöhe von 100 mm
- Messbereiche: 0,0 … 50,0 °C / 32,0 … 122,0 °F
- Wandmontage

- Anschluss von bis zu vier externen Sensoren
- analoges 4 ... 20 mA Eingangssignal
- optional mit ISO Kalibrierzertifikat

Technische Spezifikationen zur Großanzeige PCE-EMD 5 PCE-EMD 10

Temperatur nur PCE-EMD 5



Messbereich

0,0 … 50,0 °C

Auflösung

0,1 °C

Genauigkeit

±0,5 °C

Temperatur nur PCE-EMD 10



Messbereich

32,0 … 122,0 °F

Auflösung

0,1 °F

Genauigkeit

±0,9 °F

Feuchtigkeit PCE-EMD 5 und PCE-EMD 10



Messbereich

0,0 … 99,9 % r. F.

Auflösung

0,1 % r. F.

Genauigkeit

±3 % r. F.

Weitere Spezifikationen



Reaktionszeit

<15 Sekunden bei einer Windgeschwindigkeit von <1 m/s

Anzeigeitervall

1 Hz

Anzahl an verwendbaren Sensoren

4

Ziffernhöhe

100 mm

Ziffernfarbe

weiß

Sensorversorgungsspannung

12 und 24 V DC

maximaler Sensorversorgungsstrom

100 mA

Impedanz Stromeingang

<200 Ω

Gehäusematerial

schwarz lackiertes Aluminiumgehäuse

Displayschutz

entspiegeltes Methacrylat

Gehäusematerial Sensor

ABS

Schutzklasse Display

IP20

Schutzklasse Sensor

IP30

Spannungsversorgung Display

110 ... 220 V AC 50 / 60 Hz

maximale Leistungsaufnahme

18 W

Montage Display

Wandmontage, Monitorstativ (75 x 75 mm)

Montage Sensor

Wandmontage

Klemmleiste Spannungsversorgung Kabelquerschnitt

0,5 … 2,5 mm² (AWG 14) starres Kabel
0,5 … 1,5 mm² (AWG 15) flexibles Kabel

Klemmleiste Sensoranschluss Kabelquerschnitt

0,14 … 0,15 mm² (AWG 18) starres Kabel
0,15 … 1 mm² (AWG16) flexibles Kabel

Klemmleiste Drehmoment

1,2 Nm

Klemmleiste Schraubenlänge

<12 mm

Abmessungen Displayanzeige

535 x 327 x 53 mm

Abmessungen Sensor

80 x 80 x 35 mm

Betriebsbedingungen

-10 … 60 ºC, 5 … 95 % r. F.,
nicht kondensierend

Lagerbedingungen

-20 … 70 ºC, 5 … 95 % r. F.,
nicht kondensierend

Gewicht Displayanzeige

4579 g

Gewicht Sensor

66 g

Eingeschaltete Großanzeige PCE-EMD 5 PCE-EMD 10 Rückansicht zur Großanzeige PCE-EMD 5 PCE-EMD 10
Anwendungsbeispiel zur Großanzeige PCE-EMD 5 PCE-EMD 10
Anschluss bei der Großanzeige PCE-EMD 5 PCE-EMD 10 Sensor zur Großanzeige PCE-EMD 5 PCE-EMD 10
Montagevorrichtung vom Sensor der Großanzeige PCE-EMD 5 PCE-EMD 10 Anschluss vom Sensor bei der Großanzeige PCE-EMD 5 PCE-EMD 10
Montagewinkel zur Großanzeige PCE-EMD 5 PCE-EMD 10 Lieferumfang zur Großanzeige PCE-EMD 5 PCE-EMD 10

Lieferumfang Großanzeige PCE-EMD 5 / PCE-EMD 10

1 x Großanzeige PCE-EMD 5 oder PCE-EMD 10, 2 x Wandmontagehalterung,
1 x Sensormodul PCE-EMD-TH, 1 x Bedienungsanleitung
