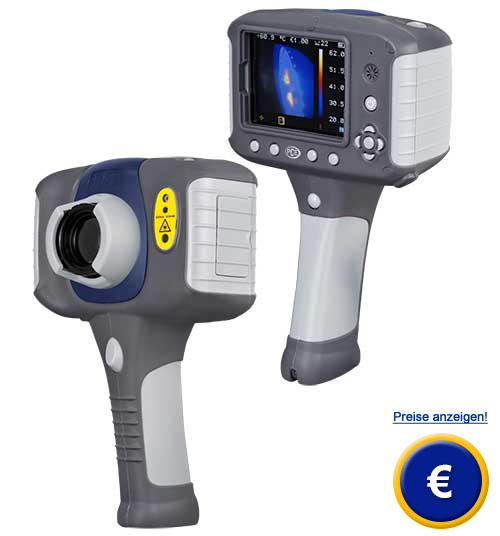

Gebäudethermografie Kamera PCE-TC 32
Gebäudethermografie Kamera für den Einsatz bei der Gebäudediagnose /
Bild-in-Bild Funktion / hochwertiges Touch LCD / Gewinde zur Stativmontage

Eine Gebäudethermographie Kamera ist in Zeiten steigender Energiekosten ein unerlässliches Messinstrument, das bei der Diagnose von Lecks verwendet wird. Eine solche Gebäudethermographie Kamera wird daher von Energieberatern als wichtiges Diagnosewerkzeug angesehen. An der vorderen Seite der Gebäudethermographie Kamera befindet sich neben der Linse ebenfalls eine Lampe und ein Laser. Der Laser hilft Ihnen bei der Anvisierung der zu prüfenden Messoberfläche. Die Lampe dient dazu auch in einer dunklen Umgebung ein klares Echtbild abzubilden. Als Leuchtmittel dient eine helle weiße LED.

Die Gebäudethermographie Kamera ermöglicht den nahezu dauerhaften Einsatz über neun Stunden. Diese Einsatzzeit wird dadurch ermöglicht, dass die Gebäudethermographie Kamera mit zwei Akkus geliefert wird, die jeweils eine Laufzeit von 4,5 Stunden besitzen. So ist ebenfalls eine Langzeitobservation möglich. Diese kann durch ein Stativ unterstützt werden, indem die Schutzkappen aus Kunststoff und Gummi auf die Gebäudethermographie Kamera aufgesetzt werden. An der Unterseite der befindet sich ein Gewinde, welches eine Montage auf ein solches Stativ erlaubt. Dies ist dann sinnig, wenn ein bestimmter Bereich über einen langen Zeitraum von der Thermographie Kamera überwacht werden soll. Die Aufzeichnungen werden auf einer MicroSD-Karte gespeichert. Besonders die Anzeigefunktionen der Gebäudethermographie Kamera sind umfangreich. Die Kamera kann die Bilder als Echtbild, Infrarotbild oder Bild-in-Bild darstellen. Zusätzlich dazu kann im Infrarotmodus zwischen diversen Farbpaletten gewechselt werden. Hierzu gehören die Farbpaletten Eisen, Regenbogen, grau, grau-invertiert, Sepia, blau-rot, heiß-kalt und Feuchtigkeit. Auf diese Weise können unterschiedliche Diagnosen bei der Gebäudeüberwachung gestellt werden. Wärmebrücken lassen sich durch die Verwendung der Gebäudethermographie Kamera einfach auffinden. Somit kann der Verschwendung von Energie vorgebeugt werden. Die erhöhten Heizkosten können so ebenfalls minimiert werden. Auch ist es möglich, dass es durch Wärmebrücken zur Bildung von Kondenswasser kommt, was Schimmelbefall als Folge haben kann.

Sollten Sie weitere Fragen zu der Gebäudethermografie Kamera PCE-TC 32 haben, schauen Sie auf die folgenden technischen Daten oder nutzen Sie unser Kontaktformular oder rufen Sie uns an: 02903 976 99 0. Unsere Techniker und Ingenieure beraten Sie sehr gerne bezüglich der Gebäudethermographie Kamera oder allen anderen Produkten auf dem Gebiet der Labortechnik, der Regeltechnik, der Messgeräte oder der Waagen der PCE Deutschland GmbH.

- Temperaturbereich -20 ... +400 °C
- Betriebszeit pro Akkuladung: ca. 4,5 Stunden
- Stativgewinde
- Lampe für dunkle Umgebungen
- Laser als Anvisierhilfe
- Touch LCD (3,5 ", 320 x 240)

- verschiedene Sprachen auswählbar
- Digitalzoom
- Bild-in-Bild Funktion
- einstellbarer Emissionsgrad
- SD-Karte (8 GB) im Lieferumfang enthalten
- Digitalkamera 640 x 480 Pixel

Technische Daten zur Gebäudethermografie Kamera PCE-TC 32

Messbereich

-20 ... +400 °C

Genauigkeit

±2 °C oder ±2 % vom Messwert

Gesichtsfeld (FOV)

24,6 ° x 18,6 °

Mindestfokusabstand

0,3 m

Spektrale Auflösung (IFOV)

1,14 mrad

thermische Empfindlichkeit / NETD

<0,06 °C bei +30 °C  / 60 mK

Bildfrequenz

50 Hz

Scharfstellung

manuell

Vergrößerung

1 ... 20 x, Digitalzoom

Bilddrehung

0 ... 360 °, in Schritten von 1 °

Brennweite

22 mm

Brennebene (FPA)

ungekühltes Mikrobolometer

Spektralbereich

8 ... 14 µm

Infrarotauflösung

384 x 288 Pixel

Display

Kapazitives Touch-LCD, 3,5 ", 320 x 240 Pixel

Kamerabetriebsarten

Infrarotbild, Echtbild, Bild-in-Bild

Bild-in-Bild

Infrarotbereich in Echtbild
Echtbildbereich in Infrarotbild

Farbpaletten

Eisen, Regenbogen, grau, grau-invertiert, Sepia, blau-rot, heiß-kalt, Feuchtigkeit

automatische Heiß- / Kalterkennung

automatische Heiß- Kaltmarkierung

Emissionsgradkorrektur

einstellbar von 0,1 ... 1

Messwertkorrektur

Emissionsgrad, Umgebungstemperatur, Entfernung, relative Feuchte, Offset-Temperatur

Datenspeicher

8 GB Micro-SD

Datenformat (Video)

Standard MPEG-4, 680 x 480 Pixel bei 30 fps (>60 Minuten)

Datenspeichermodus (Video)

gleichzeitiger Datenspeicher von Infrarot- und Echtbildern

Datenspeichermodus (Bild)

gleichzeitiger Datenspeicher von Infrarot- und Echtbild

Anvisierhilfe (Laser)

Klasse II

Einstellungen

Maßeinheiten, Sprache, Datum-/Uhrzeit-Format, Kamerainformationen

Menüsprachen

Deutsch
Englisch
Französisch
Niederländisch
Schwedisch
Italienisch
Spanisch
Chinesisch (traditionell und vereinfacht)

Digitalkamera

640 x 480 Pixel

Linse

FOV 62,3 °

Schnittstellen

Mini-USB, Audio, Video, Micro SD-Karte

USB

zur Datenübertragung

Videoausgang

PAL und NTSC

Stromversorgung

Lithium-Polymer Akku

Akkulaufzeit

4,5 Stunden

Eingangsspannung

9 ... 12 V DC

Ladesystem

über Ladestation oder Gerät

Stromsparmodus

automatische Abschaltung und Standby-Modus (einstellbar)

Betriebsbedingungen

-20 ... +50 °C, 10 ... 90 % rel. Feuchte

Lagerbedingungen

-40 ... +70 °C, 10 ... 90 % rel. Feuchte

Schutzklasse

IP65

Falltest

2 m

Schock

25 g (IEC60068-2-29)

Vibration

2 g (IEC60068-2-6)

Abmessungen

243 x 103 x 160 mm

Gewicht

920 g

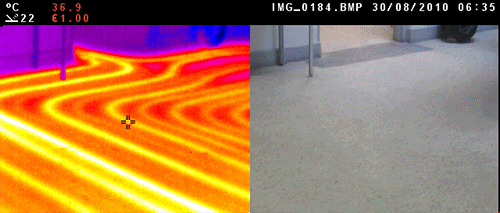

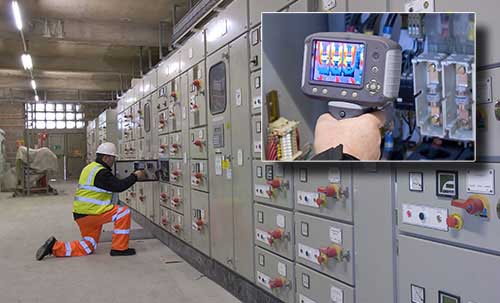

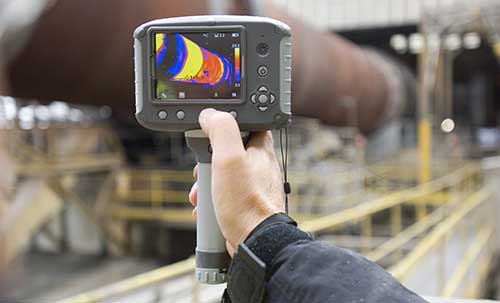

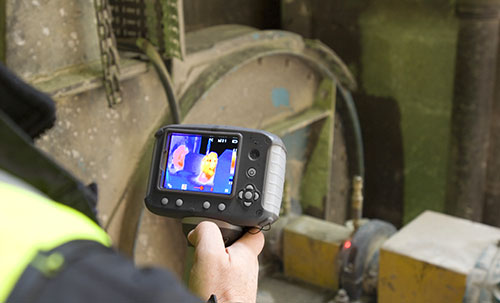

Anwendungsbilder der Gebäudethermografie Kamera

Die Gebäudethermographie Kamera wird mit Schutzkappen geliefert, die auf das Messinstrument aufgesetzt werden können.

An der aufsetzbaren Schutzkappe der Gebäudethermographie Kamera befindet sich ein Gewinde um sie auf ein Stativ zu schrauben.

Die Schutzkappe aus Gummi bietet neben der erhöhten Griffigkeit ebenfalls einen Schutz des Geräts. Außerdem befindet sich ein kleiner Sonnenschutz an der oberen Seite des Displays, sodass eine eventuelle Sonneneinstrahlung die Ablesbarkeit des Displays nicht beeinträchtigt. Das Menü kann direkt über das Touch-LCD bedient werden. Auf diese Weise können verschiedene Einstellungen der Gebäudethermographie Kamera vorgenommen werden. Auch die an der Front verbaute Lampe kann über das Menü eingeschaltet werden. Auf diese Weise kann die Kamera ebenfalls in einer dunklen Umgebung verwendet werden. Auch die Einstellungen, die die Bilddarstellung können durch eine einfache Bedienung des LCD erfolgen.

Lieferumfang der Gebäudethermografie Kamera PCE-TC 32

1 x Wärmebildkamera PCE-TC 32
2 x Lithium-Polymer-Akku
1 x 8 GB MicroSD-Speicherkarte
1 x Adapter für MicroSD-Karte
2 x Schutzkappe für Kamera
1 x USB-Kabel
1 x Composite-Kabel (Video Out)
1 x In-Ear-Kopfhörer
1 x Netzteil 12 V DC
1 x Ladegerät für Akkus
1 x Tragegurt
1 x Linsenschutzkappe
1 x Software CD
1 x Bedienungsanleitung
1 x Kalibrierzertifikat
1 x Transportkoffer
