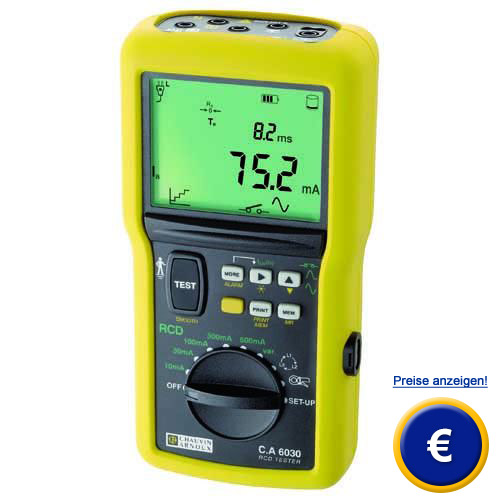

FI Schutzschalterprüfer C.A 6030
 FI Schutzschalterprüfer (Standard, selektiv, Typ A und Typ AC) /
Spannungs- und Frequenzmessung / Messung der Schleifenimpedanz /
Messung des Erdungswiderstand unter Spannung / Strommessung /  Drehfelderkennung

Der besonders einfach zu handhabende und innovative FI Schutzschalterprüfer C.A 60 vereint optimalen Bedienungskomfort mit hervorragender Messleistung bei der Konformitätsprüfung der Anlagen. Mit dem FI Schutzschalterprüfer können automatische Spannungs- und Frequenzmessungen an Anlagen durchgeführt werden. Weiterhin ist die Bestimmung des Erdungswiderstands und Schleifenimpedanzmessung unter Spannung mit 1 Sonde mit dem FI Schutzschalterprüfer C.A 6030 möglich. Auch die Prüfung der Drehfeldrichtung (2 oder 3 Leiter) ist mit dem FI Schutzschalterprüfer kein Problem. Die Hauptaufgaben des FI Schutzschalterprüfer ist jedoch die  Prüfung von FI-Schutzschaltern (Standard, selektiv, Typ A und AC) und die Strom- bzw. Fehlerstrommessung mit Zangenstromwandler. Dank der Messleitung mit Netzstecker ist ein direkter fehlerfreier Anschluss garantiert. Die hilfreichen Alarm- und Speicherfunktionen mit Zeitangabe (100 Messungen) unterstützen den Benutzer des FI Schutzschalterprüfer und sorgen für eine komfortable Bedienmöglichkeit. Die aufgenommen Daten des FI Schutzschalterprüfer können per optischer Kommunikation direkt auf einen seriellen Drucker oder auf einen PC übertragen werden. Sollten Sie weitere Fragen zu dem FI Schutzschalterprüfer haben, schauen Sie auf die folgenden technischen Daten oder nutzen Sie unser Kontaktformular oder rufen Sie uns an: 02903 976 99 0. Unsere Techniker und Ingenieure beraten Sie sehr gerne bezüglich der FI Schutzschalterprüfer oder allen anderen Produkten auf dem Gebiet der Regeltechnik, der Messgeräte oder der Waagen der PCE Deutschland GmbH. Eine Übersicht über ähnliche Modelle der FI Schutzschalterprüfer finden Sie hier: Übersicht FI Schutzschalterprüfer

- Prüfung der FI Schutzschalter mit augwählbaren
  Strömen und Zeiten
- Messung der Schleifenimpedanz
- Strommessung durch optionale
  Stromwandlerzange bis 200 A

- Spannungs- und Frequenzmessung von
  2 ... 550 V (DC oder RMS) von 15,3 ... 450 Hz
- Messung des Erdungswiderstand
- Prüfung der Drehfeldrichtung an Spannungen
  zwischen 90 V und 550 VRT Transfer von der

Technische Daten des FI Schutzschalterprüfer C.A 6030

Funktionen

Prüfung der FI-Schutzschalter

Ι Δn = 10 – 30 – 100 – 300 - 500 mA - Einstellbar: 6 ... 650 mA
- Prüfung der nicht Auslösung: bei 1/2 Ι Δn
- Messung der Auslösezeit: bei Ι Δn, 2 Ι Δn, 5 Ι
  Δn, 150 mA, 250 mA
- Strommessung / Messung der Auslösezeit:
  Rampe von 0,5 bis 1,06 Ι Δn, in Schritten von
  3%
- Fehlerspannung: 5,0 ... 50,0 V durch
  Berechnung Ι Δn x RE
- Kurzschlussstrom durch Berechnung IK =
  UREF / ZL-PE, Anzeige bis 40 kA

Schleifenimpedanzmessung/ Erdungswiderstandsmessung unter Spannung

Prüfung der FI-Schutzschalter ohne Auslösung und ohne Auslösung mit 1 Sonde:
von 0,1 ... 4000 Ω
- Berechnung der Fehlerspannung und des Kurzschlussstroms

Strommessung

durch Anschluss von Zangenstromwandlern 20 A (MN20 & C172) oder 200 A (C176)

Prüfung der Drehfeldrichtung

an Anlagen mit einer Frequenz von 15,3 ... 64 Hz und einer Spannung von 90 ... 550 V nach dem herkömmlichen (3 Leiter) oder dem sequentiellen Verfahren (2 Leiter)

Allgemeine Daten

Anzeige

Großes beleuchtetes LCD-Display mit 2 Anzeigen 4000 Digits und zahlreichen Symbolen

Stromversorgung

6 Batterien 1,5 V oder wiederaufladbare Akkus

Normen

EN 61010-1, EN 61557, VDE 0413

Elektromagnetische Verträglichkeit

EN 61326

Installationskategorie

CAT III / 600V

Schutzart

IP 54

Abmessungen

211 x 108 x 60 mm

Gewicht

900 g

Lieferumfang des FI Schutzschalterprüfer C.A 6030
1 x FI Schutzschalterprüfer C.A 6030
1 x Transporttasche für Freihandbetrieb
1 x Anschlussleitung mit Schukostecker
1 x Anschlussleitung mit 3 Einzeladern
3 x  Tastspitzen
3 x  Krokodilklemmen
1 x Software für die Datenübertragung
1 x  RS232-Kabel.

optionales Zubehör:

Artikel

Beschreibung

CA-P01101999

Zubehörset für Erdungsmessgerät 1 Erder (30m)

Inhalt:

1 x Trommel 30 m Messleitung grün (E)
1 x Erdspieß
1 x Transporttasche Standard

CA-P01120310

C172 Zangenstromwandler bis 20 A

CA-P01120330

C176 Zangenstromwandler bis 200 A

CA-P01120440

MN20 Zangenstromwandler bis 20 A
