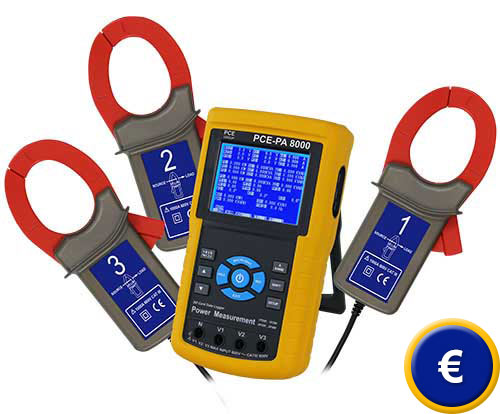

Drei - Phasen – Energiemonitor PCE-PA 8000
3 – Phasen Leistungsmesser / Energiemonitor (Echtzeit) /
Datenspeicher auf SD Karte / PC- Schnittstelle

Mit dem Energiemonitor PCE-PA 8000 ist es möglich die Leistung in einem ein- und drei phasigen Stromkreis zumessen und aufzuzeichnen. Mit seiner weiteren Besonderheit ist es möglich Langzeitmessungen durchzuführen, da der Energiemonitor PCE-PA 8000 über einen Datenlogger verfügt. Die Messdaten werden auf einer SD Karte im XLS-Format abgespeichert. Somit können die Daten tabellarisch am PC auswerten. Das Intervall der Aufzeichnung ist hierbei von 2 bis 7200 Sekunden frei wählbar. Der Energiemonitor ist ebenfalls dazu in der Lage Energiemessungen durchzuführen sowie den Leistungsfaktor und den Phasenwinkel zu bestimmen. Die Stromzangen des Energiemonitor PCE-PA 8000 können für Leiterdurchmesser bis zu 50mm verwendet werden. Somit ist das Messgerät für den Einsatz im Energieversorgungsnetz bestens geeignet. Durch das große 3,7“ Display ist eine schnelle Analyse der momentanen Messwerte möglich. und verschafft einen Überblick von Strom, Spannung und der abgenommenen Leistung. Sollten Sie weitere Fragen zum Drei - Phasen - Energiemonitor PCE-PA 8000, (Übersicht aller Energiemessgeräte) haben, schauen Sie auf die folgenden technischen Daten, nutzen Sie unser Kontaktformular oder rufen Sie uns an: 02903 976 99 0. Unsere Techniker und Ingenieure beraten Sie sehr gerne zu dieser Drei - Phasen - Energiemonitor und allen anderen Energiemessgeräte oder zu Produkten aus den Gebieten der Labortechnik, der Regeltechnik, der Messinstrumente oder der Waagen der PCE Deutschland GmbH.

- 3 Phasenleistungsanalyse

- True RMS Messung von Strom und Spannung

- Messung von Wirk-, Schein- und Blindleistung

- Bestimmung von Phasenwinkel/Leistungsfaktor

- Messung der Wirk-, Schein- und Blindenergie

- Spannungsmessung bis 600 V (AC)

- Strommessung bis 1200 A (AC)

- Erfüllt die Sicherheitsstandard IEC 1010 und

- Erfüll den Sicherheitsstandard CAT III 600V

- Eingebauter Kalender mit Echtzeituhr

- Aufzeichnung der Messwerte auf SD-Karte

- PC Auswertung in Excel

- Livemessungen am PC möglich

- Großes 3,7" Punktmatrix Display

Elektrische Spezifikationen

Spannungsmessung (AC V)

Messbereich

Auflösung

Genauigkeit

10 V ... 600 V (Phase zu Neutral)

0,1 V

± (0,5 % + 0,5 V)

10 V ... 600 V (Phase zu Phase

Strommessung (AC  A)

Messbereich

Auflösung

Genauigkeit

20 A

0,001 A (< 10 A)

0,01 A (≥10 A)

± (0,5 % + 0,1 A)

200 A

0,01 A (< 100 A)

0,1 A (≥ 100 A)

± (0,5 % + 0,5 A)

1200 A

0,1 A (< 1000 A)

1 A (≥ 1000 A)

± (0,5 A + 5 A)

Wirkleistung

Messbereich

Auflösung

Genauigkeit

0 KW ... 9,999 KW

0,001 KW

± (1 % + 0,008 KW)

10 KW ... 99,99 KW

0,01 KW

± (1 % + 0,008 KW)

100 KW ... 999,9 KW

0,1 KW

± (1 % + 0,8 KW)

1,000 MW ... 9,999 MW

0,001 MW

± (1 % + 0,008 MW)

Scheinleistung

Messbereich

Auflösung

Genauigkeit

0 KVA ... 9,999 KVA

0,001 KVA

± (1 % + 0,008 KVA)

10 KVA ... 99,99 KVA

0,01 KVA

± (1 % + 0,08 KVA)

100 KVA ... 999,9 KVA

0,1 KVA

± (1 % + 0,8 KVA)

1,000 MVA ... 9,999 MVA

0,001 MVA

± (1 % + 0,008 MVA)

Blindleistung

Messbereich

Auflösung

Genauigkeit

0 KVAR ... 9,999 KVAR

0,001 KVAR

± (1 % + 0,008 KVAR )

10 KVAR ... 99,99 KVAR

0,01 KVAR

± (1 % + 0,08 KVAR )

100 KVAR ... 999,9 KVAR

0,1 KVAR

± (1 % + 0,8 KVAR )

1,000 MVAR ... 9,999 MVAR

0,001 MVAR

± (1 % + 0,008 MVAR)

Wirkenergie

Messbereich

Auflösung

Genauigkeit

0 KWH ... 9,999 KWH

0,001 KWh

± (2 % + 0,008 KWh)

10,00 KWH ... 99,99 KWH

0,01 KWh

± (2 % + 0,08 KWh)

100,0 KWH ... 999,9 KWH

0,01 KWh

± (2 % + 0,8 KWh)

1,000 MWH ... 9,999 MWH

0,001 MMh

± (2% + 0,008 MWh)

Scheinenergie

Messbereich

Auflösung

Genauigkeit

0 KVAH ... 9,999 KVAH

0,001 KVAh

± (2 % + 0,008 KVAh)

10,00 KVAH ... 99,99 KVAH

0,01 KVAh

± (2 % + 0,08 KVAh)

100,0 KVAH ... 999,9 KVAH

0,01 KVAh

± (2 % + 0,8 KVAh)

1,000 MVAH ... 9,999 MVAH

0,001 MVAh

± (2% + 0,008 MVAh)

Blindenergie

Messbereich

Auflösung

Genauigkeit

0 KVARH ... 9,999 KVARH

0,001 KVARh

± (2 % + 0,008KVARh)

10,00 KVARH ... 99,99 KVARH

0,01 KVARh

± (2 % + 0,08 KVARh)

100,0 KVARH ... 999,9 KVARH

0,01 KVARh

± (2 % + 0,8 KVARh)

1,000 MVARH ... 9,999 MVARH

0,001 MVARh

± (2% + 0,008 MVARh)

Leistungsfaktor

Messbereich

Auflösung

Genauigkeit

0 ... 1

0,01

± 0,04

Phasenwinkel

Messbereich

Auflösung

Genauigkeit

-180° ... 180°

0,1°

± 1°

Messbereich

Auflösung

Genauigkeit

45 Hz ... 65 Hz

0,1 Hz

0,1 Hz

Allgemeine technische Spezifikationen

Display

3,7" Punktmatrix LCD (320 * 240 Pixel) mit LED Hintergrundbeleuchtung

Messbare elektrische Größen

AC V, AC A, Wirkleistung, Scheinleistung, Wirkleistung, Leistungsfaktor, Phasenwinkel, Netzfrequenz

Spannungsmessbereiche

10 V ... 600V AC, automatische Bereichswahl

Strommessbereiche

0,2 A ... 1200A AC, automatische / manuelle Bereichswahl

Sicherheitsstandart

IEC1010CAT III 600V

Eingangswiderstand AC V

10 MOhm

Arbeitsfrequenz Stromzangen

40 Hz ... 1 kHz

getestete Arbeitsfrequenz Stromzangen

45 Hz ... 65 Hz

Überlastschutz

AC V

720 V RMS

AC A

1300 A mit Stromzange

Datenspeicher

SD Karte

Aufnahmeintervall

1 Sekunde

Datenloggerfunktion

Echtzeitspeicherung auf SD Karte

Speicherintervall

2 Sekunden ... 7200 Sekunden

Datenausgabe

per USB oder RS232 je nach Verbindungskabel

Betriebstemperatur

0 °C ... 50 °C

Umgebungsfeuchtigkeit

< 80 % RH

Spannungsversorgung

8 x 1,5 V AA Batterien

9V Netzteil

Stromaufnahme

Messgerät: 300 mA DC

Stromzange: 34 mA DC

maximaler Leitungsdurchmesser

50 mm

Gewicht

Messgerät: 948 g (inkl. Batterien)

Stromzange: 467 g (inkl. Kabel)

Abmessungen

Messgerät: 225 x 125 x 64 mm

Stromzange: 210 x 64 x 33 mm

Klemmbacke: 86 mm (außen)

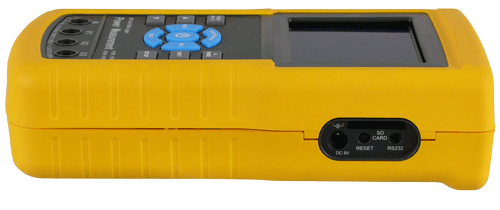

Dank des SD-Karten Slots ist es möglich die gespeicherten Messdaten bequem vom Energiemonitor PCE-PA 800 auszulesen

1 x Energiemonitor PCE-PA 8000, 3 x Stromzange, 4 x Prüfleitungen, 4 x Krokodilklemmen,

1 x SD-Speicherkarte 2 GB, 1 x Netzteil 9V DC, 8 x 1,5 V AA Batterien, 1 x Tragetasche

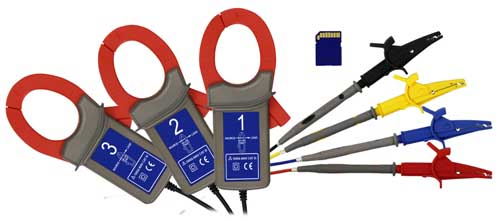

Hier Sehen Sie das Zubehör des Energiemonitor PCE-PA 8000

Optionales Zubehör
- ISO Kalibrierzertifikat (für Betriebe, welche
  den Leistungsmesser in den betriebsinternen
  Prüfmittel-Pool aufnehmen wollen oder zur
  jährlichen Rekalibrierung.
  Die Zertifizierung nach ISO beinhaltet eine
  Laborkalibrierung inkl. Prüfschein mit allen
  Messwerten.

Achtung bei der Verwendung der Leistungsmesser / Sicherheitshinweise:
- Benutzen Sie den Leistungsmesser, die Zangen oder Kabel nicht, wenn sie bereits sichtbar
  beschädigt sind.
- Seien Sie besonders vorsichtig bei Messungen an blanken Leitern und Busleitungen.
- Um einen Schaden am Leistungsmesser zu vermeiden, führen Sie bitte nur Messungen in
  Bereichen aus, die gut in den spezifizierten Messbereichen liegen (möglichst nicht am
  Limit der Messbereiche. Beachten Sie immer die Warnhinweise (Hinweiszeichen).
- Setzen Sie den Leistungsmesser keinen extremen Temperaturen, direkter Sonneneinstrahlung,
  extremer Luftfeuchtigkeit oder Nässe aussetzen.
- Starke Erschütterungen vermeiden. Setzen Sie den Leistungsmesser immer behutsam auf.
- Vor Aufnahme des Messbetriebes sollte der Leistungsmesser auf die Umgebungstemperatur
  stabilisiert sein (wichtig beim Transport von kalten in warme Räume und umgekehrt).
- Öffnen vom Leistungsmesser und Wartungs- und Reparaturarbeiten dürfen nur von qualifizierten
  Service-Technikern von PCE Instruments durchgeführt werden.
- Den Leistungsmesser nicht mit der Vorderseite auf die Werkbank oder Arbeitsfläche legen, um eine
  Beschädigung der Bedienelemente zu vermeiden.
- Betreiben Sie den Leistungsmesser nur innerhalb von Gebäuden oder ausserhalb, dann aber nur bei
  trockenen Umgebungsbedingungen.
- Setzen Sie den Leistungsmesser bei Betrieb oder Lagerung nie direkter Sonnenbestrahlung, hohen
  Temperaturen, hoher Feuchte oder Kondensationsfeuchte aus.
- Der Leistungsmesser ist nicht staub- und spritzwassergeschützt (bitte besonders beachten).
- Setzen Sie den Leistungsmesser nie in der Umgebung korrosiver oder explosiver Gase ein.
- Benutzen Sie den Leistungsmesser nie mit nassen Händen.
- Benutzen Sie beim Betrieb immer Sicherheitskleidung (Spezialhandschuhe...)
- Bevor Sie die Testleitungen bzw. Zangen anschliessen, schalten Sie das Messgerät immer aus.
- Um eine Beschädigung oder einen Kurzschluss zu vermeiden, machen Sie das Prüfobjekt vor
  Anschluss an den Leistungsmesser bzw. an die Zangen stromlos.
- Die Messeingänge sind nicht von einander getrennt. Wenn Sie einen Teil anschliessen, sind die
  anderen auch in Funktion.
- Entfernen Sie alle Messleitungen, die Sie nicht verwenden wollen, von der Anlage.
- Schliessen Sie Testkabel zuerst an den Leistungsmesser und dann an den Prüfling an.
- Verlegen Sie die Testleitungen sorgfältig.
