Drehmomentmesser PCE-DFG N TW Serie
Drehmomentmesser bis max 100 Nm / externer Drehkraftaufnehmer 1/2"- Innenvierkant / Grafikdisplay / PEAK Funktion / Abtastrate max. 1600 Hz / inkl. Software

Der Drehmomentmesser besteht aus einem Handmessgerät und einem externen Drehkraftaufnehmer. Der Torsionsaufnehmer wird über ein 1,5 m langes Kabel mit dem Drehmomentmesser verbunden und ermöglicht somit einen Einbau in einen Teststand oder die direkte Montage an einem Prüftisch.

Das Drehmoment-Messgerät wird justiert ausgeliefert, sodass direkt mit den Kontrollmessungen begonnen werden kann. Optional wird zu dem Drehmomentmesser ein Kalibrierzertifikat angeboten. Dieses Zertifikat ist ein Soll / Ist Vergleich auf ein rückführbares Referenznormal und dient somit als Nachweis der Messgenauigkeit. Die Messunsicherheit des Drehmomentmessers  beträgt nur 0,5 % vom Messbereich. Damit findet der Drehmomentmesser als Referenzgerät bei der Prüfung und Justage von statischen Drehmomentwerkzeugen seine Anwendung. Für dynamische Drehmomente wird eine Schraubfalle zwingend benötigt.

Der Drehkraftaufnehmer besitzt einen 1/2" Innenvierkant als Aufnahme und kann in beide Drehrichtungen die Torsionsmessungen durchführen. Mit einer Abtastrate von 1600 Hz erfasst der Drehmomentmesser zuverlässig die erste sowie die maximale Torsionsmoment-Spitze (PEAK). Der Auslösemoment („Klick“) wird im Display gesondert dargestellt und kann entweder manuell oder automatisch nach Ablauf einer eingestellten Zeit gelöscht werden. Dank frei einstellbaren Alarmwerten kann der Drehmomentmesser  den Prüfer vor Überlast des Drehmomentwerkzeuges warnen, falls dieses nicht selbst auslösen sollten. Für eine genauere Analyse der Torsionskräfte kann die im Lieferumfang enthaltene PC-Software verwendet werden.

Sollten Sie weitere Fragen zum Drehmomentmesser PCE-DFG N TW haben, schauen Sie auf die folgenden technischen Daten oder nutzen Sie unser Kontaktformular oder rufen Sie uns an: 02903 976 99 0. Unsere Techniker und Ingenieure beraten Sie sehr gerne bezüglich der Drehmomentmesser oder allen anderen Produkten auf dem Gebiet der Labor- und Regeltechnik, der Messgeräte oder der Waagen der PCE Deutschland GmbH.

Drehmomentmesser PCE-DFG N TW   Bedienungsanleitung vom Drehmomentmesser ansehen / ausdrucken

Mehr zum Drehmomentmesser

- links / rechts Torsionsmessung
- 1600 Hz Abtastrate
- Fehlergrenze 0,5 % vom Messbereich
- Max. 100 Nm messbar

- PEAK / Hold Funktion
- Grafik Display
- PC Software
- Netz- und Akkubetrieb möglich

Technische Spezifikationen vom Drehmomentmesser PCE-DFG N TW

Messbereiche
PCE-DFG N 5TW
PCE-DFG N 10TW
PCE-DFG N 50TW
PCE-DFG N 100TW


0 ... 5 Nm
0 ... 10 Nm
0 ... 50 Nm
0 ... 100 Nm

Auflösung
PCE-DFG N 5TW
PCE-DFG N 10TW
PCE-DFG N 50TW
PCE-DFG N 100TW


0,001 Nm
0,005 Nm
0,01 Nm
0,1 Nm

Messeinheiten

Nm, lbfft, kgfm

Drehmomentsensoraufnahme

1/2" (12,5 x 12,5 mm) Innenvierkant

Torsionsmessung

links / rechts

Abtastrate

6 ... 1600 Hz

Display

2,8" TFT Grafikdisplay

Alarmmodi

Innerhalb, Außerhalb

Speicher

für 100 Messreihen mit je 8.000 Messpunkten

Schnittstelle

USB

Spannungsversorgung

NiMh Akku 6 V / 1600 mAh

Akkulaufzeit

ca. 10 Stunden

Netzteil / Ladeadapter

12 V / 1 A

Schaltausgang

12 V / 50 mA

Schutzklasse

IP54

Betriebs- und Lagerbedingungen

-10 ... 50 °C
5 ... 95 % r.F. nicht kondensierend

Kabelänge

ca. 1,5 m

Abmessungen

Sensor: 85 mm / Ø 72 mm / Ø 104 mm
Handgerät: 200 x 97 x 42 mm

Gewicht

Sensor: 985 g
Handgerät: 540 g

Display vom Drehmomentmesser

Drehmomentsensor vom Drehmomentmesser

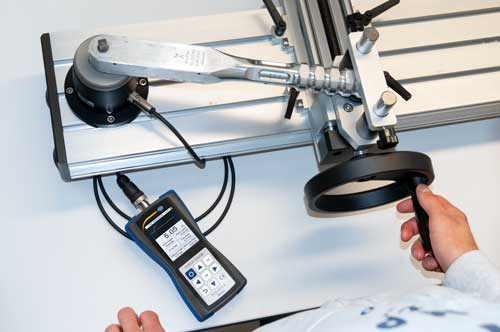

Drehmomentmesser im Einsatz

Kalibrierung vom Drehmomentmesser Software vom Drehmomentmesser
Sensorkabel vom Drehmomentmesser

Lieferumfang vom Drehmomentmesser

Lieferumfang vom Drehmomentmesser PCE-DFG N TW

1x Drehmomentmesser PCE-DFG N TW Handgerät, 1 x Drehkraftaufnehmer in entsprechender Variante, 1 x 1,5 m Sensorkabel, 1 x PC-Software, 1 x USB Datenkabel, 1 x Netzteil, 1 x Tragekoffer, 1 x Sensorschraubdose, 1 x Bedienungsanleitung

Hier zum Drehmomentmesser

Vom Drehmomentmesser zur Homepage

Optional erhältliches Zubehör vom Drehmomentmesser PCE-DFG N TW

ISO Kalibrierzertifikat
Für Betriebe, welche das Verschluss- Drehmomentmessgerät  in den betriebsinternen Prüfmittelpool aufnehmen wollen oder zur jährlichen Rekalibrierung. Die Zertifizierung nach ISO beinhaltet eine Laborkalibrierung inklusive eines Prüfscheines mit allen Messwerten.

ISO Kalibrierzertifikat für den Drehmomentmesser

Hier sehen Sie weitere ähnliche Produkte zum Begriff: "Drehmomentmesser":

- Drehmomentmesser PCE-TM 80
  (externer Drehmomentmesser, bis max. 147 Ncm, Peak-Hold, RS-232, Software)

Drehmomentmesser, bis max. 147 Ncm, Peak-Hold, RS-232, Software
