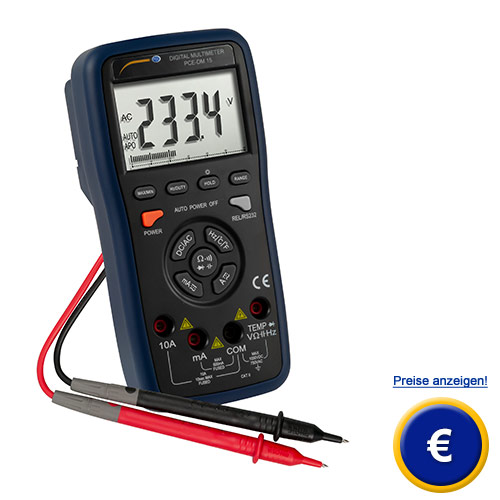

Digitalmultimeter PCE-DM 15
Digitalmultimeter mit Software / Spannungsmessung / 61 Stellen großes Balkendiagramm /
großes LC Display / automatische Abschaltung / Mini-USB Datenschnittstelle /
Strommessung / Temperaturmessung über Thermoelemente Typ-K

Das Digitalmultimeter ist ein Multimeter mit umfangreichen Funktionen. Neben den Strom-, Spannungs- Widerstandsmessungen können mit diesem Digitalmultimeter auch Durchgangsmessungen und Temperaturmessungen mit Thermoelementen durchgeführt werden. Hierfür ist bei dem Digitalmultimeter bereits ein Thermoelement im Lieferumfang, aber auch alternative Thermoelemente vom Typ K können an das Digitalmultimeter angeschlossen werden.

Eine weitere Besonderheit bei dem Digitalmultimeter ist die Mini-USB Schnittstelle. Damit lässt sich das Digitalmultimeter mit einem beliebigen PC verbinden. Mit der mitgelieferten Software kann eine LIVE- Datenübertragung von dem Digitalmultimeter durchgeführt werden. Ein weiterer Unterschied zwischen diesem und anderen Digitalmultimetern ist, dass dieses Digitalmultimeter statt eines Messwahlschalters vollständig über die Tastatur zu bedienen ist. Dadurch hat dieses Digitalmultimeter weniger Verschleißelemente als herkömmliche Digitalmultimeter.

Sollten Sie weitere Fragen zum Digitalmultimeter PCE-DM 15 haben, schauen Sie auf die folgenden technischen Daten oder nutzen Sie unser Kontaktformular. Unsere Techniker und Ingenieure beraten Sie sehr gerne bezüglich der Digitalmultimeter oder allen anderen Produkten auf dem Gebiet der Regeltechnik, der Labortechnik, der Messgeräte oder der Waagen der PCE Deutschland GmbH.

- Software zur Analyse der Messwerte am PC
- numerisches Display mit Balkendiagramm
- Strommessung bis kurzzeitig 10 A

- vollständig bedienbar über die Tastatur
- Thermoelemente Typ K anschließbar
- Spannungsmessung bis 1000 V

Technische Spezifikation zum Digitalmultimeter PCE-DM 15

Messfunktion

Messbereich

Auflösung

Genauigkeit

Gleichspannung

600 mV

0,1 mV

±(0,5 % + 4 Digits)

6 V

1 mV

±(0,5 % + 4 Digits)

60 V

10 mV

±(0,5 % + 4 Digits)

600 V

100 mV

±(0,5 % + 4 Digits)

1000 V

1 V

±(1,0 % + 4 Digits)

Eingangsimpedanz bei dem Messbereich 600 mV: >60 MΩ
Eingangsimpedanz bei allen anderen Messbereichen: 10 MΩ
Überlastungsschutz: 1000 V DC / 750 V AC Spitzenwert

Wechselspannung

6 V

1 mV

±(0,8 % + 10 Digits)

60 V

10 mV

±(0,8 % + 10 Digits)

600 V

100 mV

±(0,8 % + 10 Digits)

750 V

1 V

±(1,0 % + 6 Digits)

Eingangsimpedanz : 10 MΩ
Überlastungsschutz: 1000 V DC / 750 V AC Spitzenwert
Frequenzbereich: 40 ... 400 Hz
Anzeige Tastverhältnis: 0,1 ... 99,9 %

Wechselstrom

60 mA

10 µA

±(1,5 % + 10 Digits)

600 mA

100 µA

±(1,5 % + 10 Digits)

6 A

1 mA

±(2,5 % + 15 Digits)

10 A

10 mA

±(2,5 % + 15 Digits)

Maximaler Eingangsstrom: 10 A (für nicht länger als 10 Sekunden)
Schmelzsicherungen: 0,6 A / 250 V, 10 A / 250 V
Frequenzbereich: 40 ... 400 Hz
Anzeige Tastverhältnis: 0,1 ... 99,9 %

Widerstand

600 Ω

0,1 Ω

±(0,8 % + 5 Digits)

6 kΩ

1 Ω

±(0,8 % + 4 Digits)

60 kΩ

10 Ω

±(0,8 % + 4 Digits)

600 kΩ

100 Ω

±(0,8 % + 4 Digits)

6 MΩ

1 kΩ

±(0,8 % + 4 Digits)

60 MΩ

10 kΩ

±(1,2 % + 10 Digits)

Überspannungsschutz: 250 V DC / 250 V AC Spitzenwert
Messspannung offener Stromkreis: 600 mV

Kapazität

40 nF

10 pF

±(5,0 % + 30 Digits)

400 nF

100 pF

±(3,5 % + 8 Digits)

4 µF

1 nF

±(3,5 % + 8 Digits)

40 µF

10 nF

±(3,5 % + 8 Digits)

200 µF

100 nF

±(5,0 % + 10 Digits)

Überspannungsschutz: 250 V DC / 250 V AC Spitzenwert

Frequenz

10 Hz

0,01 Hz

±(0,3 % + 2 Digits)

100 Hz

0,1 Hz

±(0,3 % + 2 Digits)

1000 Hz

1 Hz

±(0,3 % + 2 Digits)

10 kHz

10 Hz

±(0,3 % + 2 Digits)

100 kHz

100 Hz

±(0,3 % + 2 Digits)

1 MHz

1 kHz

±(0,3 % + 2 Digits)

20 MHz

10 kHz

±(0,3 % + 2 Digits)

Eingangsempfinglichkeit: 1,5 V
Überspannungsschutz: 250 V DC / 250 V AC Spitzenwert

Temperaturmessung

-20 ... 400 °C

0,1 °C

±(1,0 % + 50 Digits)

400 ... 1000 °C

1 °C

±(1,5 % + 15 Digits)

0 ... 750 °C

0,1 °F

±(1,0 % + 50 Digits)

750 ... 1832 °F

1 °F

±(1,5 % + 15 Digits)

Thermoelement Typ K

Messfunktion

Teststrom

Testspannung

Diodenprüfung

1 mA

3 V

-

Überspannungsschutz: 250 V DC / 250 V AC Spitzenwert

Durchgangsprüfung

-

1,2 V

-

Überspannungsschutz: 250 V DC / 250 V AC Spitzenwert
Signalton bei <30 Ω

Weitere Spezifikationen

Display

LC Display

Größte Anzeige

5999 3 5/6

Balkendiagramm

Skaliert in 61 Balken

Messrate

3 Messungen in der Sekunde

Messbereichsüberschreitung

"OL" wird angezeigt

Datenschnittstelle

Mini-USB

Batteriestatusanzeige

bei einer Batteriespannung von insgesamt 2,4 V

Betriebsbedingungen

0 ... 40 °C

Lagerbedingungen

-10 ... 50 °C, <80 % r.F.

Spannungsversorgung

2 x 1,5 V AAA Batterien

Abmessungen

185 x 91 x 49 mm

Gewicht

ca. 410 (mit Batterien)

Lieferumfang Digitalmultimeter PCE-DM 15

1 x Digitalmultimeter PCE-DM 15, 1 x Paar Messleitungen, 1 x Thermoelement Typ K,
2 x 1,5 V AAA Batterie, 1 x Mini-USB-Kabel, 1 x Software-CD, 1 x Bedienungsanleitung
