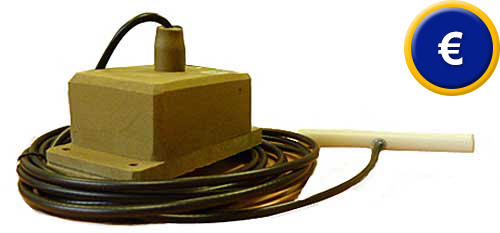

Beton - Dehnungsmesser PCE-BLR37

Datenlogger (Dehnungsmesser) zur Messung der Qualität von Beton / Sensoren: Temperatur, Dehnung, Schrumpfung / hohe Betriebszeit der Batterien (5 bis 10 Jahre) / zum Testen und zum Prüfen von Beton in Bauwerken (Brücken, Straßen, Fundamente…)

Der Beton - Dehnungsmesser wurde entwickelt, um die Qualität von Beton über mehrere Jahre  überwachen und speichern zu können. Mit dem Beton-Dehnungsmesser kann von den ersten Stunden nach dem Gießen an und bis zu ca. 10 Jahren danach ein Ergebnis erzielt werden. Er wird direkt, einschließlich Antenne,  mit in den Beton gegossen und speichert die entsprechenden Messwerte in seinem internen Speicher (Daten können zu jeder Zeit per Funk an einen PC übertragen werden). Der Anwender kann dann bei Bedarf die Daten nachträglich per Funk auslesen und an seinen PC übertragen. Durch die Antenne mit hoher Reichweite kann die Funkverbindung auch in großen Fundamenten stattfinden. Die Daten können selbstverständlich auch in Echtzeit übertragen werden.  Da alle Messungen mit einem Zeitstempel versehen werden, verfügt der Anwender über die vollständigen historischen Daten des Betons. Sollten Sie weitere Fragen zu den Beton - Dehnungsmessgerät  haben, schauen Sie auf die folgenden technischen Daten oder nutzen Sie unser Kontaktformular oder rufen Sie uns an: 02903 976 99 0./font>. Unsere Techniker und Ingenieure beraten Sie sehr gerne bezüglich dem Beton-Dehnungsmesser  oder allen anderen Produkten auf dem Gebiet der Regeltechnik, der Messgeräte oder der Waagen der PCE Deutschland GmbH.

- hohe Betriebszeit der Batterien (5 bis 10 Jahre)

- komplette Software zur Datenarchivierung

- Sensoren: Temperatur, Dehnung, Schrumpfung

- keine Gefahr von Diebstahl

- kalibrierter Sensoren

- Antennenkabel von 5 Metern

- keine Kabel nach Außen

- Messfrequenz zwischen 10 Min. ... 4 Std.

Technische Spezifikation vom Beton - Dehnungsmessgerät

Messbereich

-20 °C ... +80 °C

Genauigkeit

±0.3 °C

Messbereich Dehnung

-1850 ppm bis +1850 ppm
bei einer Brückenspeisespannung von 2.7V

Genauigkeit Dehnung

±0.56 ppm in Spannung

Betriebstemperatur

-20 °C ... +80 °C

Gehäusedaten

Gewicht inkl. Batterie

300g

Abmessungen Gehäuse

132 x 75 x 70 mm

Antennenkabel

5 Meter

Material

Polyurethan unzerreißbar

Lithium-Thionyl Typ D

IP-Schutz

IP 68
Wasserdicht (statischer Druck von bis zu 6 bar), Staub- und flüssig Beton Standfest.

Sonstige Daten

Betriebsdauer

Zwischen 5 und 10 Jahre (in Abhängigkeit der Messfrequenz und der Betriebstemperatur)

Messfrequenz

Alle 10 Minuten bis zu alle 4 Stunden

Speicherkapazität

32 256 zeitgestempelte Messungen

Funktionsprinzip vom Beton - Dehnungsmessgerät

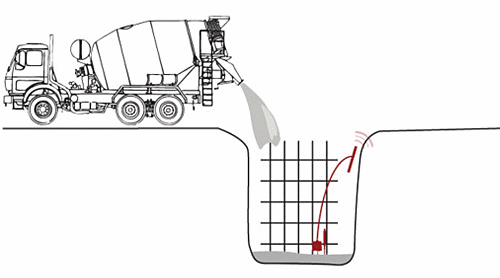

Der Beton - Dehnungsmesser wird direkt mit dem Beton vergossen einschließlich Antenne und speichert die entsprechenden Messwerte (Temperatur, relative Feuchtigkeit und Dehnung/Schwinden) in seinem internen Speicher. Der Anwender kann dann bei Bedarf die Daten per Funk an seinen PC übertragen. Alle Messungen werden mit einem Zeitstempel versehen, so dass der Anwender über die vollständigen historischen Daten des Betons verfügt. Falls der Beton - Dehnungsmesser bei Fundamenten angewandt wird, sollte der über eine verlagerte Antenne verfügen, um Nahe an der Betonoberfläche zu sein. Damit wird die Funkübertragung gewährleistet.

Software

Die Software vom Beton - Dehnungsmessgerät zur Datenarchivierung und -bearbeitung.

Hier sehen Sie die die Messdaten vom Beton - Dehnungsmesser grafisch dargestellt.

Lieferumfang
1 x Beton - Dehnungsmesser PCE-BLR37, 1 x Dehnungssonde, 1 x RF-to-USB Adapter, 1 x Batterie
1 x Software, 1 x Bedienungsanleitung
