AC / DC Stromzange PCE-DC 20
AC/DC Stromzange mit direkter Frequenzmessung an der Zange / LC-Display /
automatische Abschaltung bei Nicht-Verwendung / Strommessung bis 1000 A /
für den mobilen Einsatz / Stromzangenöffnung 40 mm

Die AC / DC Stromzange ist ein vielseitig einsetzbares Messmittel zur Bestimmung von Strömen, Spannungen und vielen weiteren elektrischen Größen. Mit einer Stromzangenöffnung von 40 mm können auch Leitungen mit einem größeren Durchmesser mit der AC / DC Stromzange geprüft werden. Damit sind mit der AC / DC Stromzange auch Strommessungen von bis zu 1000 A AC / DC möglich.

Im Vergleich zu alternativen AC / DC Stromzangen kann der Benutzer mit diesem Strommessgerät Frequenzmessungen an der Stromzange durchführen. Dadurch wird eine berührungslose Frequenzmessung mit der AC / DC Stromzange gewährleistet. Somit ist die AC / DC Stromzange eine sinnvolle Ergänzung der Ausrüstung eines Elektrikers.

Sollten Sie weitere Fragen zum AC / DC Stromzange PCE-DC 20 haben, schauen Sie auf die folgenden technischen Daten oder nutzen Sie unser Kontaktformular. Unsere Techniker und Ingenieure beraten Sie sehr gerne bezüglich der AC / DC Stromzange oder allen anderen Produkten auf dem Gebiet der Regeltechnik, der Labortechnik, der Messgeräte oder der Waagen der PCE Deutschland GmbH.

Hier finden Sie weitere Informationen zum AC / DC Stromzange PCE-DC 20   Bedienungsanleitung zum AC / DC Stromzange PCE-DC 20

Hier finden Sie weitere Informationen zum AC / DC Stromzange PCE-DC 20

- Stromzangenöffnung 40 mm
- hintergrundbeleuchtetes LC Display
- automatische Abschaltung

- nach dem Einschalten direkt betriebsbereit
- umfangreiche Messfunktionen
- Messbereich wird automatisch ausgewählt

Technische Spezifikation zur AC / DC Stromzange PCE-DC 20

Messfunktion

Messbereich

Auflösung

Genauigkeit

DC Strom

400 A

0,1 A

±3 % + 5 Digits

600 A

1 A

±3 % + 5 Digits

1000 A

1 A

±3 % + 6 Digits

Überspannungsschutz: 120 % vom Messbereich für maximal 60 Sekunden

AC Strom

400 A

0,1 A

±3 % + 5 Digits

600 A

1 A

±3 % + 5 Digits

1000 A

1 A

±3 % + 6 Digits

Frequenzbereich: 50 ... 60 Hz
Überspannungsschutz: 120 % vom Messbereich für maximal 60 Sekunden

DC Spannung

4 V

1 mV

±0,5 % + 5 Digits

40 V

10 mV

±0,5 % + 5 Digits

400 V

0,1 V

±0,5 % + 5 Digits

600 V

1 V

±1 % + 5 Digits

1000 V

1 V

±1 % + 5 Digits

Eingangsimpedanz: 10 MΩ
Überspannungsschutz: 1000 VDC oder 700 VAC RMS

AC Spannung

4 V

1 mV

±1,2 % + 5 Digits

40 V

10 mV

±1,2 % + 5 Digits

400 V

0,1 V

±1,2 % + 5 Digits

600 V

1 V

±2 % + 5 Digits

1000 V

1 V

±2 % + 5 Digits

Eingangsimpedanz: 10 MΩ
Überspannungsschutz: 1000 VDC oder 700 VAC RMS
Frequenzbereich: 40 ... 400 Hz

Widerstand

400 Ω

0,1 Ω

±1 % + 5 Digits

4 kΩ

1 Ω

±1 % + 5 Digits

40 kΩ

10 Ω

±1 % + 5 Digits

400 kΩ

0,1 kΩ

±1 % + 5 Digits

4 MΩ

1 kΩ

±1 % + 5 Digits

40 MΩ

10 kΩ

±2 % + 5 Digits

Überspannungsschutz: 250 V AC/DC RMS

Frequenz
(direkt)

40 Hz

1 Hz

±0,1 % + 1 Digits

400 Hz

1 Hz

±0,1 % + 1 Digits

4 kHz

10 Hz

±0,1 % + 1 Digits

40 kHz

100 Hz

±0,1 % + 1 Digits

100 kHz

100 Hz

±0,1 % + 1 Digits

Messbereich: 1 ... 10 V RMS, 40 Hz ... 100 kHz

Frequenz

40 Hz

0,01 Hz

±0,1 % + 1 Digits

(Stromzange)

400 Hz

0,1 Hz

±0,1 % + 1 Digits

Frequenzbereich: 40 ... 400 Hz (>20 A)

Weitere Messfunktionen

Durchgangsprüfung

Signalton bei <40 Ω

Diodenprüfung

zeigt die Durchlassspannung an

Weitere Spezifikationen

Messrate

2 ... 3 Messungen pro Sekunde

Display

LCD 3999 Digits

Messbereichsauswahl

automatisch

automatische Abschaltung

nach 30 Minuten Nicht-Verwendung, deaktivierbar

maximale Zangenöffnung

40 mm

Koeffizienten

0,1 x Genauigkeit x °C*

maximale Spannung

1000 V CAT II, 600 V CAT III

maximale Arbeitshöhe

2000 m

Betriebsbedingungen

5 ... 35 °C, <75 % r.F.

Lagerbedingungen

-10 ... 35 °C, <75 % r.F.

Spannungsversorgung

3 x 1,5 V AAA Batterien

Abmessungen

225 x 86 x 32 mm

Gewicht

ca. 330 g

Genauigkeiten sind angegeben bei Umgebungsbedingungen von 18 ... 28 °C, 65 ... 83 °F.
*Die Temperatur ergibt sich aus der Differenz der Temperatur der Betriebsbedingungen und der aktuellen Umgebungstemperatur.
Beispiel:
Ist die aktuelle Umgebungstemperatur größer als die Temperatur der Betriebsbedingungen
(50 °C (aktuelle Umgebungstemperatur)) - (40 °C (Temperatur der Betriebsbedingungen)) = 10 °C
Ist die aktuelle Umgebungstemperatur kleiner als die Temperatur der Betriebsbedingungen
(0 °C (Temperatur der Betriebsbedingungen)) - (-5 °C (aktuelle Umgebungstemperatur)) = 5 °C

Stromzange von der AC / DC Stromzange PCE-DC 20

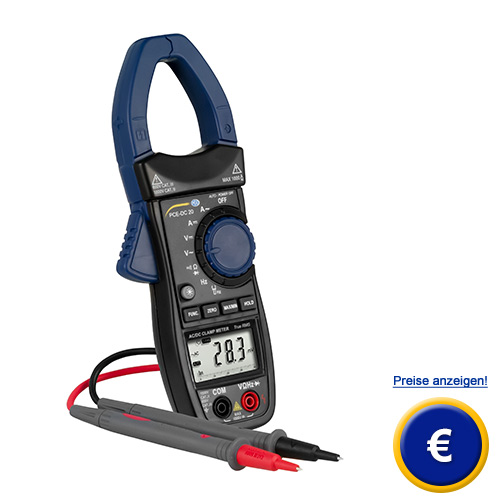

Gesamtansicht zur AC / DC Stromzange PCE-DC 20

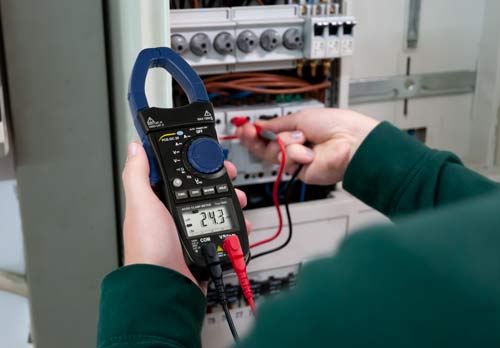

Spannungsmessung mit der AC / DC Stromzange PCE-DC 20

Display der AC / DC Stromzange PCE-DC 20

Lieferumgang zur AC / DC Stromzange PCE-DC 20

Lieferumfang AC / DC Stromzange PCE-DC 20

1 x AC / DC Stromzange PCE-DC 20, 1 x Paar Messleitungen, 3 x 1,5 V AAA Batterien,
1 x Transporttasche, 1 x Bedienungsanleitung
