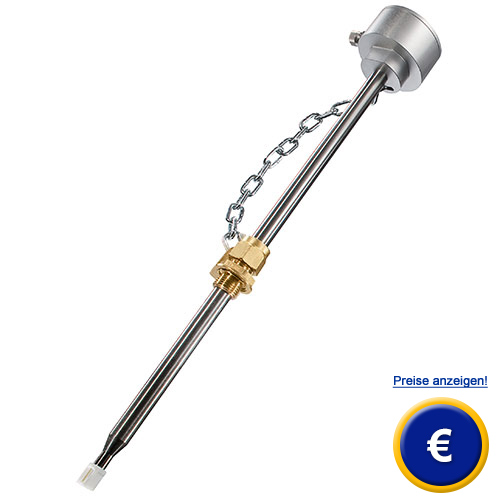

Präziser Strömungsfühler SS 20.650
Präziser Strömungsfühler für Strömungsgeschwindigkeiten bei Temperaturen bis +350 °C / wartungsfrei / robustes Gehäuse / LED Statusanzeige / Analog- und Digitalausgang

Mit diesem Gerät liegt Ihnen ein präziser Strömungsfühler zur Messung von Strömungsgeschwindigkeiten bei hohen Temperaturen vor. Aufgrund der mechanisch robusten Auslegung und Verarbeitung mit hochwertigen Materialien liefert der präzise Strömungsfühler auch unter extremen Bedingungen präzise und reproduzierbare Messergebnisse. Im Temperaturmessbereich von 0 °C … +350 °C kann der präzise Strömungsfühler, je nach Version, Strömungsgeschwindigkeiten von 0 … 60 m/s messen. Der Sensorkopf des Strömungssensors verzichtet auf bewegliche Teile und besteht aus temperaturbeständiger Keramik, wodurch er wartungsfrei ist und noch nach mehreren Jahren zuverlässige Daten liefert. Aufgrund des thermischen Messprinzips ist die zusätzliche Messung und Verrechnung von Druck und Temperatur zur Bestimmung des Normvolumenstromes beim präzisen Strömungsfühler nicht notwendig. Die intern ermittelte Temperatur des präzisen Stömungsfühler's kann bei Bedarf trotzdem als separates Temperatursignal ausgegeben werden. Flexible Einbaulängen bis 1000 mm erweitern die Einsatzbereiche des präzisen Strömungsfühler 's erheblich. Der präzise Strömungsfühler eignet sich deshalb in besonderem Maße für die Regelung von Verbrennungsprozessen, die Überwachung von Trocknungsprozessen oder die Überwachung von Druckluft-Kompressoren. Sollten Sie weitere Fragen zum präzisen Strömungsfühler SS 20.250 haben, schauen Sie auf die folgenden technischen Daten oder nutzen Sie unser Kontaktformular oder rufen Sie uns unter 02903 - 976 99 0 an. Unsere Techniker und Ingenieure beraten Sie sehr gerne bezüglich präziser Strömungsfühler oder allen anderen Produkten auf dem Gebiet der Regeltechnik, der Labortechnik, der Messgeräte oder der Waagen der PCE Deutschland GmbH.

- Betriebsanzeige durch Duo-LED
- Feldbus und PROFIBUS Option
- Messbereich bis 60 m/s
- für Temperaturen bis +350 °C

- geringes Gewicht
- Keramik-Sensorkopf
- bis max. 16 bar Betriebsdruck
- Sonderausführung mit ±1 % Genauigkeit

Technische Daten

Messgröße

Normalgeschwindigkeit w_N bezogen auf Normalbedingungen von 20 °C und 1013,25 hPa

Messmedium

Luft oder Stickstoff, weitere Gase auf Anfrage

Untere Messbereichsgrenze

0,2 m/s

Messgenauigkeit
Standard
Hochpräzision (optional)

± (3 % v. Mw. + 0,4 % v. MBE.)¹
± (1 % v. Mw. + 0,4 % v. MBE.)¹

Reproduzierbarkeit w_N

±0,5 % v. Mw.

Ansprechzeit t₉₀

3 s (Sprung von 0 auf 5 m/s)

Temperaturgradient

8 K/min bei w_N = 5 m/s

Druckabhängigkeit

unabhängig vom Druck des Mediums

Messbereich Temperatur

0 ... +200 °C / +350 °C

Messgenauigkeit Temperatur

±1 % v. Mw. (mind. 1 K)

Betriebstemperatur
- Messfühler
- Eletronik

0 ... +200 °C / +350 °C (je nach Version)
-20 ... +70 °C

Betriebsdruck

Basisausführung: 700 ... 1300 hPa
druckfeste Hochtemp.-Ausführung: 0 ... 16 bar

Versorgungsspannung U_B

24 V DC ±20 %

Stromaufnahme

100 mA typ. bei w_N = 20 m/s und T_M = +350 °C

Einschaltstrom

140 mA für max. 5 s

Einschwingzeit

ca. 10 s nach dem Einschalten

Anschluss

Stecker (male), M12, 8-polig

Leitungslänge (zulässig)
- Spannungsausgang
- Stromausgang
- Digitalausgang

15 m
100 m
100 m

Analogausgänge
- Funktion
- Typ Spannung
- Typ Strom

Typ wählbar auf Anfrage
1 Strömung, 1 Temperatur
0 ... 10 V, R_L ≥ 10 kΩ
4 ... 20 mA, R_L ≤ 400 Ω

Digitalausgang w_N

Impulsausgang
High-Pegel: ≥ U_B - 1,5 V
Low-Pegel: ≤ 0,7 V
Laststrom: ≤ 400 mA

Frequenz Digitalausgang

0 ... 10 / 16 / 20 / 40 / 100 Hz (wählbar auf Anfrage)

Mindestimpulsdauer

1 / (2 x f_max)

Material
- Gehäuse
- Fühlerrohr
- Sensorkopf
- Sensorelement

Aluminium AlMgSiPb, eloxiert
Edelstahl X6 CrNiMoTi 1.4571
Keramik
Platinwiderstandselement, glaspassieviert

Befestigung

Durchgangsverschraubung aus Messing, Montagegewinde G 1/2 x 12

Einbautoleranz

±3 ° relativ zur Anströmrichtung

Einbaulage

beliebig²

Fühlerlänge (L)

400 / 600 / 1000 mm; Sonderlängen auf Anfrage

Gewicht

550 g max. (400 mm Einsatzlänge)
800 g (Ausführung Feldbus)

Schutzart Gehäuse

IP 65

Schutzart Sensor

IP 67 (druckfeste Hochtemp.-Ausführung)

¹: unter Referenzbedingungen
²: eingeschränkt bei Fallströmung < 2 m/s und gleichzeitigem Überdruck

Feldbus DeviceNet-Ausführung (Option)

Normung

ISO / DIS 11 989
DeviceNet Spezifikation Volume I + II
Release 2.0

Elektrischer Anschluss

8-polige Schraubklemme im Innern des Gehäuses
Kabelzuführung über 3 Kabeldurchführungen

Anschlusswiderstand

Der Abschlusswiderstand (120 Ω, 0,25 W) ist ab Werk ausgeschaltet und kann durch einen einpoligen DIP-Schalter zugeschaltet werden.

Baudrate

125 / 250 / 500 kbit/s, Defaultwert 125 kbit/s, einstellbar über DIP-Schalter oder per Software

Adresse

0 ... 63, Defaultwert Adresse 63 (MAC ID 63), einstellbar über Drehschalter oder per Software

Betriebsarten

Poll mode, Change of State (COS), cyclic

Prozessdaten

32 bit; Volumenstrom bzw. Strömungsgeschwindigkeit wählbar

Schaltschwellen

Obere und untere Schaltschwelle für Strömungsgeschwindigkeit und Volumenstrom einstellbar

Warn Flag

Signalisierung bei Messbereichsüberschreitung

Alarm Flag

Signalisierung eines Sensordefekts

Statusanzeige

Duo-LED zeigt Staus des Feldbuskommunikation

PROFIBUS DP-Ausführung (Option)

Normung

PROFIBUS Norm
EN 50 170

Elektrischer Anschluss

8-polige Schraubklemme im Innern des Gehäuses
Kabelzuführung über drei Kabeldurchführungen

Anschlusswiderstand

Das aktive Abschlusswiderstands-Netzwerk (390-220-390 Ω) ist ab Werk ausgeschaltet und kann durch einen zweipoligen DIP-Schalter zugeschaltet werden

Baudrate

9600 Bd - 12 MBd, Einstellung automatisch durch PROFIBUS-Master

Adresse

00 ... 99, einstellbar über BCD-Drehschalter

Betriebsarten

"Data Exchange" nach PROFIBUS DP-V0

Lieferumfang präziser Strömungsfühler

1 x präziser Strömungsfühler (je nach Ausführung), 1 x Bedienungsanleitung

Erhältliches Zubehör

Schweismuffen
(Art.Nr. 524916 (Stahl) oder Art.Nr. 524882 (Edelstahl))
