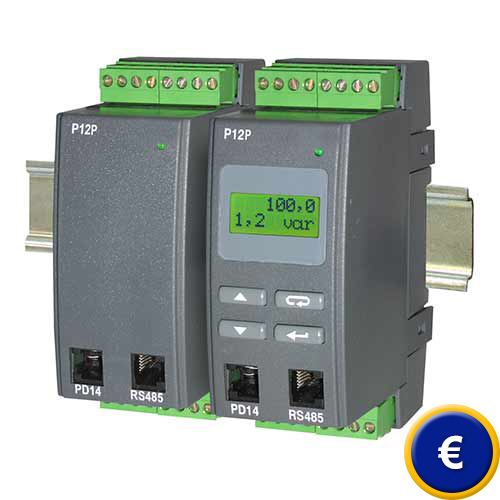

Leistungsmessumformer PCE-P12P
Leistungsmessumformer zur Überwachung von 1-Phasen Netzparametern / Alarmrelais /
Analogausgang / Modbusschnittstelle / Hutschienenmontage / optional mit Display

Der Leistungsmessumformer PCE-P12P wird eingesetzt um 1-Phasen Netzparameter zu überwachen. Dabei wandelt der Leistungsmessumformer die entsprechenden Parameter in ein Normsignal um. Zusätzlich wird der Parameter auf den Modbus vom Leistungsmessumformer gegeben. Der Leistungsmessumformer besitzt neben dem Analogausgang programmierbare Alarmrelais. Der Leistungsmessumformer kann mit Hilfe der Tasten oder dem Programmieradapter PCE-PD14 eingestellt werden. Über das optionale Display am Leistungsmessumformer können die Messwerte abgelesen werden. Neben dieser Darstellung am Leistungsmessumformer wird der Anwender über evtl. aufgetretene Alarme informiert. Neben der Umformung der Messsignale in ein Normsignal kann der Leistungsmessumformer Events speichern. Der Leistungsmessumformer besitzt einen Speicher für bis zu 750 aufgetretene Ereignisse. Ebenfalls kann der Leistungsmessumformer PCE-P12P die Wh sowie Max- und Min-Messwerte abspeichern. Sollten Sie weitere Fragen zu dem Leistungsmessumformer PCE-P12P haben, schauen Sie auf die folgenden technischen Daten oder nutzen Sie unser Kontaktformular oder rufen Sie uns unter 02903 - 976 99 0 an. Unsere Techniker und Ingenieure beraten Sie sehr gerne bezüglich präziser Leistungsmessumformer oder allen anderen Produkten auf dem Gebiet der Regeltechnik, der Labortechnik, der Messgeräte oder der Waagen der PCE Deutschland GmbH.

- einfache Montage auf der Hutschiene
- optional mit Display
- Strom- oder Spannungsausgang
- Eventlogging bis 750 Ereignisse

- einstellbar über PCE-PD14
- RS485 Modbusschnittstelle
- Alarmrelais
- Speicherung der Wh / Max- und Min-Werte

Technische Daten vom Leistungsmessumformer PCE-P12P

Messbereich / Messgröße

Skalierung / Bereich

Genauigkeit vom Messbereich

100 V RMS

1 V ... 99999 MV

± 0,2 %

400 V RMS

4 V ... 99999 MV

± 0,2 %

1 A

0,01 A ... 99999 MA

± 0,2 %

4 A

0,01 A ... 99999 MA

± 0,2 %

Frequenz

20 ... 500 Hz

±0,1 %

Wirkleistung

-99999 ... 99999 GW

± 0,5 %

Blindleistung

-99999 ... 99999 Gvar

± 0,5 %

Scheinleistung

0 ... 99999 GVA

± 0,5 %

Wirkleistungsfaktor

-1 ... 1

± 1 %

Phasenwinkel

0 ... 359,9 °

± 1 %

Wirkenergie

-99999 ... 99999 GWh

± 0,5 %

Blindenergie

-99999 ... 99999 Gvarh

± 0,5 %

Scheinenergie

-99999 ... 99999 GVAh

± 0,5 %

Ausgang (wählbar)

0 ... 5 mA
0 ... 20 mA
4 ... 20 mA
0 ... 10 V

Relaisausgang

2 Schließerrelais (250 V/5 A AC; 30 V/5 A DC)

Schnittstelle

RS485 Modbus ASCII / RTU

Programmierschnittstelle

RS232 RJ11 für PCE-PD14 (RTU 8N1)

Display (wählbar)

LCD 2 x 8 Zeichen

Abmessungen

45 x 100 x 120 mm

Gewicht

300 g

Schutzgrad

IP40

Spannungsversorgung

85 ... 253 V AC / DC
20 ... 50 V AC / DC

Betriebsbedingungen

-20 ... 55 °C
0 ... 95 % r.F.

Lagerbedingungen

-25 ... 85 °C
0 ... 95 % r.F.

Messkategorie

CAT III / 600 V

Lieferumfang Leistungsmessumformer PCE-P12P

1 x Leistungsmessumformer PCE-P12P, 1 x Bedienungsanleitung

optionales Zubehör Leistungsmessumformer PCE-P12P

- Programmieradapter PCE-PD14
Um den Leistungsmessumformer auf verschiedene Messaufgaben einstellen zu können, ist der Programmieradapter PCE-PD14 notwendig. Über die im Lieferumfang enthaltene Software kann der Leistungsmessumformer per USB-Schnittstelle schnell und einfach eingestellt werden.
