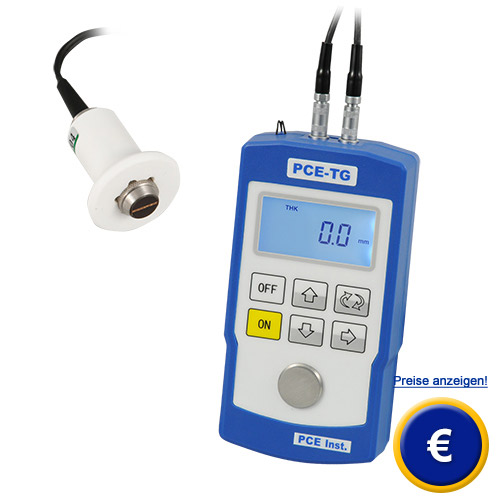

Materialdicken-Messgerät PCE-TG110
Materialdicken-Messgerät bis +400 °C
Oberflächentemperatur, für alle homogenen Werkstoffe (keine
Lufteinschlüsse), Schallgeschwindigkeit frei einstellbar
|
Das PCE-TG 110 ist ein Materialdicken-Messgerät für
Metalle, Glas und Kunststoffe.
Das Materialdicken-Messgerät ist mit fünf verschiedenen
Schallgeschwindigkeiten für unterschiedliche Materialien
voreingestellt. Mit dem Materialdicken-Messgerät ermitteln Sie in Sekunden die
Wanddicke von jedem homogenen
Werkstoff wie Metall, Kunststoff, Glas.... Die Schallgeschwindigkeit kann frei am Materialdicken-Messgerät
eingestellt und somit auf unterschiedlichste
Materialien angepasst werden. Die Ultraschallsonde besitzt einen
Messkopf, der bei Oberflächentemperaturen von bis zu 400 °C
eingesetzt werden kann. Der Messkopf ist Spezialummantelt, um so
einen maximale Schutz vor Hautverbrennungen zu gewährleisten. Der
Federring besitzt seinerseits runde Ausschnitte, sodass eine Messung
auf geraden, ebenen oder auch runden Materialoberflächen möglich
ist. Das Materialdicken-Messgerät wird kalibriert geliefert. Als Zubehör können Sie
bei Erstbestellung oder bei einer Rekalibrierung eine
ISO-Laborkalibrierung inklusive Zertifikat bestellen. Sollten Sie
weitere Fragen zu dem Materialdicken-Messgerät
haben, schauen Sie auf die folgenden technischen Daten oder nutzen Sie unser
Kontaktformular.
Unsere Techniker und Ingenieure beraten Sie sehr gerne bezüglich
dem Materialdicken-Messgerät oder allen anderen Produkten auf dem
Gebiet der Messgeräte,
der Regeltechnik
oder der Waagen
der PCE
Deutschland GmbH.
|
|
|
-
Hintergrundbeleuchtung
-
Batteriestatus-Anzeige
-
Kopplungsanzeige zwischen Sonde
und
Prüfstück
-
automatische Kalibrierung
-
integrierter 3,0 mm Stahlblock
zum Kalibrieren
|
- für
homogene Werkstoffe
-
inklusive spezialummantelten 5 MHz
Prüfkopf
(einsetzbar bis +400 °C)
-
Auflösung 0,1 mm
-
4-stellige LCD-Anzeige
-
intuitive Bedienung |
Technische Daten zum
Materialdicken-Messgerät
|
Messbereich
|
2,5 ... 200,0 mm
|
Messbare Werkstoffe
|
Eisen, Nichteisen, Stahl, Kunststoff, Glas, Gold und
alle
anderen homogenen Werkstoffe
(ohne Lufteinschlüsse)
|
Frequenz
|
5 MHz Sonde,
Durchmesser Sonde 12 mm
|
Auflösung
|
0,1 mm
|
Kalibrierung
|
3,0 mm Stahlblock (integriert)
|
Genauigkeit
|
±(0,5 % + 0,1 mm) bei 0,8 ... 99,9 mm
±(1 % + 1 mm) bei 100 ... 300 mm
|
Schallgeschwindigkeitsbereich
|
500 ... 9999 m/s
(frei einstellbar,
je nach homogenem Werkstoff)
|
Auflösung Schallgeschwindigkeit
|
1 m/s
|
Anzeige
|
4-stelliges LCD-Display
|
Oberflächentemperatur für Messsonde
|
Standard -10 ...+400 °C
|
Messkopfform
|
gerade
|
Einsatztemperaturbereich des Gerätes
|
0 ... +40 °C
|
Umgebungsfeuchte
|
20 ... 90 % r.F.
|
Batterie Status
|
zu geringe Spannung wird angezeigt
|
Spannungsversorgung
|
2 x 1,5 V AA Batterien
|
Batterie-Lebensdauer
|
250 h
|
Selbstabschaltung
|
zur Batterieschonung nach 3 min ohne
Betätigung
|
Abmessung
|
127 x 67 x 30 mm (H x B x T)
|
Gewicht
|
270 g (inkl. Batterien)
|
Display und Bedienfeld vom
Materialdicken-Messgerät
|
Einstellen der Schallgeschwindigkeit des Materialdicken-Messgerät |
Hier befindet sich das Materialdicken-Messgerät im Kalibriermodus |
Anzeige des
Materialdicken-Messgerät im Messmodus
|
Display des Materialdicken-Messgerät
beim Anzeigen eines Messwertes
|
Lieferumfang
des Materialdicken-Messgerät
1 x Materialdicken-Messgerät
PCE-TG110,
1 x Prüfkopf an 1m Kabel,
2 x Batterie,
1 x Tube Koppel-Gel,
1 x Handschlaufe,
1 x Bedienungsanleitung,
1 x Gerätekoffer
|
|
Zubehör zum
Materialdicken-Messgerät
- ISO Laborkalibrierung und
Zertifizierung
(für Betriebe, die das Materialdicken-Messgerät
in den betriebsintern Prüfmittel-Pool aufnehmen
möchten oder zur jährlichen Rekalibrierung.
Die Zertifizierung nach ISO beinhaltet eine
Laborkalibrierung inklusive Prüfschein mit allen
Messwerten. |
|
- Koppelgel
Im Standard-Lieferumfang befindet sich eine
Tube mit Koppelgel. Wenn Sie direkt nach
Bestellung eine grössere Messreihe planen,
sollten Sie eine weitere Menge an Gel
mitbestellen. Die Verwendung des Koppelgels
empfiehlt sich immer (zur Herstellung eines
besseren Kontaktes zwischen Sensorkopf und
Werkstück, sowie zum Schutz der
Sensoroberfläche)
|
|
|
|
