Universal Drehmoment-Messgerät PCE-MMT E
Universal Drehmoment-Messgerät für Maschinen- und Anlagenbau / 1 ... 5000 Nm /
IP 64 geschützt / 50 ... 2000 Hz Messfrequenz / verschiedene Sensoren mit TEDS
interner Flashspeicher und Speicherkarte / opt. Software SoftPCE

Das Universal Drehmoment-Messgerät PCE-MMT E findet seinen Hauptanwendungsbereich in der Entwicklung von Getrieben und Verbrennungsmotoren, da das Drehmoment zusammen mit der Drehzahl ein wesentliches Maß für die Leistung darstellt. Somit kann das Universal Drehmoment-Messgerät im Maschinen- und Anlagenbau und in der Antriebs-, Förder- und Prüfstandstechnik sehr gut eingesetzt werden.

Das Universal Drehmoment-Messgerät PCE-MMT E misst das Drehmoment mittels externer Drehmomentaufnehmer, welche dazubestellt werden müssen. Bei diesen Drehmomentaufnehmern handelt es sich um Sensoren, welche über die Formänderung von Messkörpern das Drehmoment bestimmen. So misst das Universal Drehmoment-Messgerät PCE-MMT E zwischen 1 und 5000 Nm. Die Sensoren für das Universal Drehmoment-Messgerät sind nach IP64 geschützt und verfügen über ein integriertes TEDS-Modul*. Die Messfrequenz ist zwischen 50 und 2000 Hz einstellbar. Dank eingebauter Speicherfunktion ist es weiterhin möglich die gemessenen Werte in Form von EXCEL kompatiblen *.csv-Dateien zu speichern. Der interne Flashspeicher beträgt 128 kB, eine 2 GB Datenspeicherkarte befindet sich im Lieferumfang. Mit der optional erhältlichen Software SoftPCE können diese nachfolgend auf einen Computer übertragen und dort archiviert werden. Universal Drehmoment-Messgerät kann an je 2 M6 Bohrungen auf der Stirn- und Rückseite montiert werden. Eine Besonderheit vom Universal Drehmoment-Messgerät ist, dass es dank anderer optional bestellbarer Sensoren auch zur Kraftmessung geeignet ist.

Sollten Sie weitere Fragen zum Zug- und Druckkraftmessgerät PCE-MMT E haben, schauen Sie auf die folgenden technischen Daten, nutzen Sie unser Kontaktformular oder rufen Sie uns an: 02903 976990. Unsere Techniker und Ingenieure beraten Sie sehr gerne bezüglich unseren Universal Drehmoment-Messgeräten oder allen anderen Produkten auf dem Gebiet der Regeltechnik, der Messgeräte oder der Waagen der PCE Deutschland GmbH.

Hier finden Sie weitere Informationen zum Universal Drehmoment-Messgerät PCE-MMT E   Bedienungsanleitung zum Universal Drehmoment-Messgerät PCE-MMT E

Hier finden Sie weitere Informationen zum Universal Drehmoment-Messgerät PCE-MMT E

- beleuchtetes 2,8 ´´ LC-Display
- 1 ... 5000 Nm (verschiedene Sensoren)
- interner Flash-Speicher und 2 GB SD-Karte

- 2 digitale Open-Collector-Ausgänge
- TEDS Module anschließbar
- optionale Software SoftPCE

Technische Spezifikation zur Universal Drehmoment-Messgerät PCE-MMT E

Messunsicherheit

≤ ± 0,05 % des Nennkennwertes

Messfrequenz

50 ... 2000 Hz, einstellbar

Prozessor

32 bit RISC μProzessor, 128kB FlashA

Display

7-stellig + Komma
beleuchtetes, graphisches 2,8´´ LC-Display
(128 x 64 Pixel)

A/D Wandler

24 bit

Analoger Kraftsignalausgang

0 ... 2 V DC

Anzeigeauflösung

± 50.000 digits

Grenzwertsignale

2 digitale Open-Collector-Ausgänge, programmierbar

Spannungsversorgung

4 AA Ni-MH Akkumulatoren + USB-Ladegerät
Verwendung von Standard-Batterien möglich

Datenspeicherung

128 kB Flash-Speicher
austauschbare SD-Karte 2 GB

Datenspeicherungsfrequenz

bis 2.000 Hz bei Echtzeit-Online Speicherung

Datenexport (USB)

Verbindung des Geräts als Streaming Client zur fortlaufenden Übertragung von Echtzeit-Messdaten auf den Computer (...100 Hz)

Export im csv-Format möglich

Anzeige der Echtzeit-Messdaten

opt. Software SoftPCE
(Win XP/Vista, Win 7 und 8)

Abmessungen

170 x 75 x 35 mm (H x B x T)

Gewicht

ca. 620 g

Betriebszeit

ca. 10 h Akkulaufzeit

Gehäuse

Alu-Druckgussgehäuse nach RAL7035

mit Griffmulden und je 2 M6-Befestigungsbohrungnen sowohl auf Stirnseiten, als auch rückseitig zur flexiblen Montage in Prüfrahmen

* Was ist TEDS?

Unter TEDS versteht man ein Transducer Electronic Datasheet. Es handelt sich dabei um einen internationalen Sensorstandard. Jede TEDS-Messzelle verfügt über einen im Sensor oder Stecker integrierten Speicherchip, auf welchem sich die grundlegenden Informationen zur Messzelle befinden. Das können beispielsweise Seriennummer, Messbereich oder Kalibrierdaten sein. Wenn eine TEDS-Messzelle am Messgerät angeschlossen ist, können Sie in dessen Menü die auf dem Speicherchip abgelegten Informationen einsehen.

Abmessungen vom Universal Drehmoment-Messgerät PCE-MMT E

Abmessungen vom Universal Drehmoment-Messgerät PCE-MMT E

Lieferumfang Universal Drehmoment-Messgerät PCE-MMT E

Lieferumfang Universal Drehmoment-Messgerät PCE-MMT E

1 x Universal Drehmoment-Messgerät PCE-MMT E, 1 x SD Speicherkarte 2 GB,
1 x Werkskalibrierschein, 1 x USB-Ladegerät, 1 x USB-Kabel

Ladeadapter vom Universal Drehmoment-Messgerät PCE-MMT E

Ladeadapter vom Universal Drehmoment-Messgerät PCE-MMT E

Im Lieferumfang vom Universal Drehmoment-Messgerät PCE-MMT E befindet sich ein USB-Ladeadapter. Mit dessen Hilfe lassen sich die sich darin befindlichen Ni-Mh Akkumulatoren sehr leicht laden. Nach Abschluss des kompletten Ladevorgangs beträgt die Akku-Laufzeit über 10 Stunden. Alternativ kann das Universal Drehmoment-Messgerät PCE-MMT E allerdings auch mit Standard-Batterien betrieben werden.

USB-Datenkabel vom Universal Drehmoment-Messgerät PCE-MMT E

Ebenfalls befindet sich ein USB-Datenkabel im standardmäßigen Lieferumfang vom Universal Drehmoment-Messgerät PCE-MMT E. Dieses USB-Kabel macht es möglich, die gemessenen Werte sehr schnell auf einen Computer zu transferieren, um sie dort zu speichern, verarbeiten und archivieren. Bei der Datenanalyse hilft das optional erhältliche Softwareprogramm SoftPCE. Durch die Software können Echtzeit-Messdaten angezeigt werden.

USB-Kabel vom Universal Drehmoment-Messgerät PCE-MMT E

optionales Zubehör für das Universal Drehmoment-Messgerät PCE-MMT E

Signalkabel für das Universal Drehmoment-Messgerät PCE-MMT E

Signalkabel für das Universal Drehmoment-Messgerät PCE-MMT E

Das Kabel kann genutzt werden für:

- Sensor Eingangssignale (eines externen
  Kraft- oder Drehmomentsensors)

- Grenzwertsignale
  (für z.B. einen automatischen Maschinen-Stopp)

- Inkrementalsignale, 5-V Pegel
  (Inkremental-Eingang zur Weg- oder
  Winkelmessung mittels Encoder, Bsp.:
  Traversenweg von PCE-TF 3 / PCE-TF 5)

Analoges Signalkabel für das Zug- und Druckkraftmessgerät PCE-MMT E

Das Kabel kann genutzt werden für:

- Kraftsignal ± 2V DC (Analog-Ausgang)

Analoges Signalkabel für das Universal Drehmoment-Messgerät PCE-MMT E

Drehmomentaufnehmer PCE-SA Serie für das Universal Drehmoment-Messgerät PCE-MMT E

Drehmomentaufnehmer PCE-SA Serie

- verfügbare Sensoren: 1 Nm, 2,5 Nm, 10 Nm,
  20 Nm, 50 Nm, 100 Nm, 200 Nm, 500 Nm,
  1000 Nm, 2000 Nm, 5000 Nm

- für statische Reaktions-Drehmomente

- Standard -Vierkantanschluss nach DIN 3121

- für den permanenten Einbau in Maschinen

- TEDS-Modul im Sensor eingebaut

Drehmomentaufnehmer PCE-SB Serie

- verfügbare Sensoren: 10 Nm, 20 Nm, 50 Nm,
  100 Nm, 200 Nm, 500 Nm,
  1000 Nm, 2000 Nm, 5000 Nm

- für statische Reaktions-Drehmomente

- Flansch Anschluss

- hohe Steifigkeit

- TEDS-Modul im Sensor eingebaut

Drehmomentaufnehmer PCE-SB Serie für das Universal Drehmoment-Messgerät PCE-MMT E

Diese Sensoren ermöglichen Kraftmessungen mit dem Universal Drehmoment-Messgerät :

Kraftaufnehmer PCE-HD Serie 25 - 500 für das Universal Drehmoment-Messgerät PCE-MMT E

Kraftaufnehmer PCE-HD Serie 25 - 500

- verfügbare Sensoren: 25 kN, 50 kN, 100 kN,
  250 kN, 350 kN, 500 kN

- aus rostfreiem Stahl und hermetisch geschweißt

- IP 68 geschützt

- auch mit TEDS-Modul im Stecker verfügbar

Kraftaufnehmer PCE-HD Serie 1000 - 5000

- fverfügbare Sensoren: 1000 kN, 3000 kN,
  5000 kN

- massiver zylindrischer Messkörper

- IP 67 geschützt

- auch mit TEDS-Modul im Stecker verfügbar

Kraftaufnehmer PCE-HD Serie 1000 - 5000 für das Universal Drehmoment-Messgerät PCE-MMT E

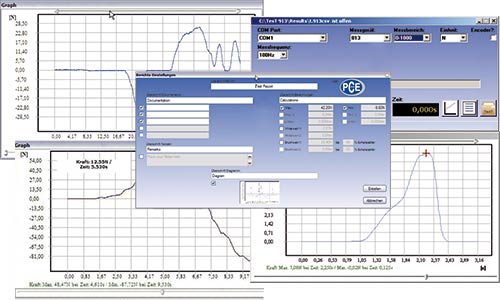

Software zur graphischen Anzeige von Echtzeit-Messdaten für das Universal Drehmoment-Messgerät PCE-MMT E

Software SoftPCE zur graphischen Anzeige von Echtzeit-Messdaten
vom Universal Drehmoment-Messgerät PCE-MMT E

Außerdem optional erhältlich zum Universal Drehmoment-Messgerät PCE-MMT E

2- Punkt-Kalibrierung für den analogen Kraftsignalausgang
Anschluss eines Inkrementaleingangs für Encoder zur Weg- oder Winkelmessung
