Ultraschall-Härteprüfer PCE-5000
Ultraschall-Härteprüfer nach Ultrasonic Contact Impedance - Verfahren /
für Messung an schwer zugänglichen Stellen / robustes Gerät im Edelstahlgehäuse / hintergrundbeleuchtetes LCD / zerstörungsfreie Messung / automatische Abschaltung

Bei dem Ultraschall-Härteprüfer handelt es sich um ein Messgerät, welches auf einem 1961 angemeldeten Patent basiert. Dabei wird die Härtemessung durch den Ultraschall-Härteprüfer durch einen Diamanten, der auf einer Feder sitzt, ausgelöst. Durch Bauweise und Messmethode handelt es sich bei dem Ultraschall-Härteprüfer um ein Messgerät, welches eine einfache und zerstörungsfreie Messung an metallischen Gegenständen ermöglicht. Der Ultraschall-Härteprüfer ermöglicht Messungen an verschiedenen Teilen, wobei das Gerät so programmiert ist, dass es unterschiedliche Messeinheiten messen kann. Dazu gehören die allgemein geläufigen Härtegrade Rockwell, Brinell und Vickers.

Aufgrund der Tatsache, dass das Ultraschall-Härteprüfer PCE-5000 eine RS-232-Schnittstelle besitzt, ist es möglich das Gerät mit einem Computer zu verbinden und so die Messdaten auszulesen bzw. zu drucken. Da der Ultraschall-Härteprüfer PCE-5000 sowohl Extremwerte, als auch Durchschnittswerte misst, kann sich der Verwender auf diese Weise einen genauen Überblick über seine Messdaten verschaffen. Der Durchschnittswert der Messungen wird automatisch nach der Messung durch den Ultraschall-Härteprüfer errechnet, wenn die Messung an verschiedenen Messpunkten durchgeführt wurde. Durch die Bauweise ermöglicht das PCE-5000 unkomplizierte Messungen an schwer zugänglichen Orten und eine komfortable Ablesung am Grafikdisplay des Gerätes. Durch die Option der Kalibrierung kann der Ultraschall-Härteprüfer durch den Verwender nach entsprechendem Einsatz immer neu kalibriert werden. Eine Kalibrierung sollte beispielsweise erfolgen, wenn das Gerät länger als drei Monate nicht verwendet wurde, eine erhebliche Veränderung der Umgebungsbedingungen vorliegt, die Ultraschallsonde eine erhebliche Anzahl an Messungen durchgeführt hat oder es bei der Messung an einem Kalibrierstandart zu einer deutlichen Abweichung kommt.

Sollten Sie weitere Fragen zum Ultraschall-Härteprüfer haben, schauen Sie auf die folgenden technischen Daten oder nutzen Sie unser Kontaktformular oder rufen Sie uns an: 02903 976 99 0. Unsere Techniker und Ingenieure beraten Sie sehr gerne in Bezug auf das Ultraschall-Härteprüfer  oder allen anderen Produkten auf dem Gebiet der Messgeräte, der Regeltechnik, der Waagen oder der Labortechnik von der PCE Deutschland GmbH.

Hier finden Sie weitere Informationen vom Ultraschall-Härteprüfer PCE-5000   Bedienungsanleitung vom Ultraschall-Härteprüfer PCE-5000 ansehen / ausdrucken   Ultraschall-Härteprüfer PCE-5000

Hier finden Sie weitere Informationen zum Ultraschall-Härteprüfer PCE-5000

- hohe Messgenauigkeit
- Prüfung von HV, HB, HRC, HRB, HRA, MPa
- Speicher für bis zu 1000 Messgruppen
- schnelle Messung
- große LCD-Anzeige

- für metallische Werkstoffe
- ermöglicht Messungen auf kleinem Raum
- automatische Abschaltung nach 30 Minuten

- einfache Kalibrierung
- RS-232  Schnittstelle

Technische Daten vom Ultraschall-Härteprüfer PCE-5000

Messbereiche

Rockwell

20,3 ... 68,0 HRC
41,0 ... 100,0 HRB
61,0 ... 85,6 HRA

Brinell

85 ... 650 HB

Vickers

50 ... 999 HV

Zugwiderstand

255 ... 2180 N/mm²

Genauigkeit

Rockwell HRC

±1,5 HR

Brinell HB

±3 %

Vickers HV

±3 %

Allgemeine technische Daten

Messprinzip

Ultrasonic Sonic Impedance

Messrichtung

360 °

Messzeit

2 Sekunden

Anzeige der Härteeinheiten

HRC, HV, HB, zusätzlich: HRA, HRB, MPa

Anzeige

Grafik-LCD-Monitor mit Hintergrundbeleuchtung

Minimale Materialdicke

2 mm

Speicher

bis zu 2000 Messgruppen
bis zu 20 Kalibrierdaten

Messsonde

Standardsonde Prüfkraft 20 N

Kabellänge

1,5 m

Statistik

Einzelwert, Min./Max., Mittelwert

Stromversorgung

4,2 V Akku, 4800 mAh (wiederaufladbar)

Betriebsdauer

ca. 10 Stunden (ohne Hintergrundbeleuchtung)

Automatische Abschaltung

nach 30 Minuten

Abmessungen

162 x 81 x 31 mm (Anzeigegerät)

Umgebungstemperatur

-10  ... +40 °C

Lagertemperatur

-20 ... +60 °C

relative Luftfeuchtigkeit

≤ 85 %

Gewicht

inkl. Sonde ca. 755 g

Lieferumfang vom Ultraschall-Härteprüfer PCE-5000

Zu sehen ist hier der Lieferumfang von dem Ultraschall-Härteprüfer PCE-5000

1 x Ultraschall-Härteprüfer PCE-5000
1 x Prüfsonde 20 N (Standard)
1 x Kabel
1 x Akku Block, 4,2 V
1 x USB-Kabel,
1 x USB-Adapter,
1 x Schraubendreher,
1 x Silikon-Schutzkappe für die Prüfsonde,
1 x Schnittstellenkabel RS-232,
1 x Produktzertifikat ab Werk,
1 x stabiler Service-Koffer,
1 x Bedienungsanleitung

Weitere Anwendungsbilder von dem Ultraschall-Härteprüfer PCE-5000

Die große LCD-Anzeige ermöglicht ein einfaches Ablesen von dem Ultraschall-Härteprüfer.

Der Ultraschall-Härteprüfer PCE-5000 verfügt über eine große LCD-Anzeige, die es ermöglicht die gemessenen Werte komfortabel abzulesen, da das Hauptgerät über ein 1,5 m langes Kabel mit der Messsonde verbunden ist.

Der Ultraschall-Härteprüfer wird in vielen Werkstätten benutzt.
Zu sehen ist hier die Messung an einem Metall durch den Ultraschall-Härteprüfer.

Der Ultraschall-Härteprüfer verfügt über ein langes Kabel, sowie ein großes, gut abzulesendes Display.
Das große Display von dem Ultraschall-Härteprüfer lässt sich leicht und komfortabel ablesen. Ebenfalls zu sehen ist das lange Kabel, welches Messungen an schwer zugänglichen Stellen zulässt.

Hier sehen Sie die Verwendung vom Ultraschall-Härteprüfer in einem Teststand
Der Ultraschall-Härteprüfer PCE-5000 kann mit einem optionalen Teststand betrieben werden. Reproduzierbare und präzise Ergebnisse sind damit garantiert.

Optional erhältliches Zubehör zum Ultraschall-Härteprüfer PCE-5000

ISO-Kalibrierung / Zertifizierung
Für Betriebe, welchen einen
Ultraschall-Härteprüfer in den betriebsinternen Prüfmittelpool aufnehmen wollen  oder zur jährlichen Rekalibrierung. Die Zertifizierung nach ISO beinhaltet eine Laborkalibrierung inklusive Prüfschein mit allen Messwerten. Der Name der bestellenden Firma bzw. die Kontaktdaten des Auftraggebers werden ebenfalls auf dem Bericht eingetragen.

ISO-Kalibrierschein für einen Ultraschall-Härteprüfer

Zusätzliche Messsonden
10 N - Messsonde
50 N - Messsonde
98 N - Messsonde


Zusätzliche Messsonden können an den Ultraschall-Härteprüfer angeschlossen werden. Dabei unterscheiden sie sich in der Testkraft, die aufgewendet werden muss, damit ein Messergebnis erreicht wird. Die unterschiedlichen Sonden messen die Härte der Gegenstände in Abhängigkeit der Rauheit der Messoberfläche. So misst die Standardsonde mit 20 N Oberflächen mit einer Rauheit von weniger als 5 µm. Die 10 N-Sonde misst Rauheiten von weniger als 3,2 µm und die 98 N - Sonde misst Rauheiten von weniger als 15 µm.

Zu dem Ultraschall-Härteprüfer sind unterschiedliche Messsonden verfügbar.

Stützringe
Stützring flach
Stützring Zylinderform (klein)
Stützring Zylinderform (groß)

Die unterschiedlichen Stützringe für den Ultraschall-Härteprüfer können auf die verschiedenen Messsonden aufgeschraubt werden.

Die Stützringe für den Ultraschall-Härteprüfer werden auf die Messsonde aufgeschraubt und ermöglichen eine Messung auf unterschiedlichen Oberflächenformen.

Die Stützringe zu dem Ultraschall-Härteprüfer werden für unterschiedliche Oberflächen verwendet.

Kalibrierblöcke
28 ... 35 HRC
38 ... 43 HRC
48 ... 53 HRC
58 ... 63 HRC
300 ... 500 HV

Um eine hohe Genauigkeit von dem Ultraschall-Härteprüfer zu gewährleisten, sind verschiedene Kalibrierblöcke verfügbar, mit deren Hilfe eine Kalibrierung des Gerätes ermöglicht wird.

Hier sehen Sie die verschiedenen Kalibrierblöcke für den Ultraschall-Härteprüfer PCE-5000

Hier zum Ultraschall-Härteprüfer PCE-5000

Vom Ultraschall-Härteprüfer PCE-5000 zurück zur Homepage

Hier sehen Sie weitere ähnliche Produkte zum Begriff: "Härteprüfgerät":

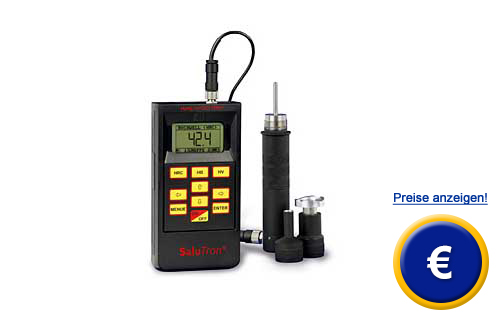

- Ultraschall-Härteprüfer UCI 1500
