Strömungsmesser
PCE-VR
Venturirohr zur
Luftmengenmessung m³/h in Rohrleitungen und
Lüftungskanälen /
Strömungsmesser in Modellen bis max. 10.000 m³/h |
|
Der Strömungsmesser ist ein Venturirohr zur Luftmengenmessung in
Rohrleitungen und Lüftungs- kanälen. Durch sein einteiliges,
gespritztes Gehäuse aus Polypropylen ist der Strömungsmesser ein einfach zu handhabendes Venturirohr.
Die Venturidüse ist nach DIN EN ISO 5167 mit Einlaufprofil
nach ISA 1932 gefertigt. Der, für die Messung, wichtige und
günstige Strömungsverlauf wird durch das spezielle
Verformungsverfahren des thermoplastischen Materials
erreicht. Der Strömungsmesser hat durch seine
optimale Zentrierung des Flanschanschlusses eine sehr hohe
Passgenauigkeit und ist daher für den schnellen Einbau in
einem Rohrleitungssystem gut geeignet. Durch seine äußerst
glatte Oberfläche hat dieser Strömungsmesser ein
besonders gutes
Strömungsverhalten. Das Venturi- Prinzip wird zur Messung der Strömungsgeschwindigkeit
von Gasen angewendet. Der Druck vom Strömungsmesser ist dort am geringsten, wo der Querschnitt des Rohres am engsten bzw. die
Strömungsgeschwindigkeit am höchsten ist. Wenn Sie weitere
Messgeräte zur Erfassung vom Luft-Volumenstrom suchen, klicken Sie bitte hier. |
| - schnelle Ablesbarkeit in m³/h
- Kurzversion
- Langversion
-
Muffenversion
- Flanschversion
- mit aufgebautem Anzeiger
- schneller Einbau
- Werkskalibrierschein optional
erhältlich
Auslegungs-
und Dimensionierungsblatt des Strömungsmesser PVE-VR
ansehen / ausdrucken
|
Strömungsmesser PCE-VR
|
|
Technische Daten |
|
Messbereich |
100 ... 8000 m³/h |
|
Genauigkeit |
±2 % |
|
Ablesbarkeit |
je nach Modell (siehe
Versionstabelle) |
|
Versionen |
Muffenversion / Flanschversion |
|
Gehäuse |
Polypropylen |
|
Farbe |
grau |
|
Umgebungstemperatur |
0 ... +80 °C |
|
Norm |
DIN EN ISO 5167 / ISA 1932 |
|
Versionen |
|
Kurzversion
|
Nennweite |
Bereich |
Ablesbarkeit |
Flanschversion |
Muffenversion |
|
Ø 160 |
100 ... 1500 m³/h |
50 m³/h |
PCE-VR-160KF |
PCE-VR-160KM |
|
Ø 200 |
200 ... 2500 m³/h |
50 m³/h |
PCE-VR-200KF |
PCE-VR-200KM |
|
Ø 250 |
300 ... 3500 m³/h |
50 m³/h |
PCE-VR-250KF |
PCE-VR-250KM |
|
Langversion
|
Nennweite |
Bereich |
Ablesbarkeit |
Flanschversion |
Muffenversion |
|
Ø 110 |
100 ... 700 m³/h |
50 m³/h |
PCE-VR-110LF |
PCE-VR-110LM |
|
Ø 125 |
100 ... 1000 m³/h |
50 m³/h |
PCE-VR-125LF |
PCE-VR-125LM |
|
Ø 140 |
200 ... 1250 m³/h |
50 m³/h |
PCE-VR-140LF |
PCE-VR-140LM |
|
Ø 160 |
200 ... 1500 m³/h |
50 m³/h |
PCE-VR-160LF |
PCE-VR-160LM |
|
Ø 180 |
300 ... 2000 m³/h |
50 m³/h |
PCE-VR-180LF |
PCE-VR-180LM |
|
Ø 200 |
300 ... 2500 m³/h |
100 m³/h |
PCE-VR-200LF |
PCE-VR-200LM |
|
Ø 225 |
500 ... 3000 m³/h |
100 m³/h |
PCE-VR-225LF |
PCE-VR-225LM |
|
Ø 250 |
500 ... 4000 m³/h |
100 m³/h |
PCE-VR-250LF |
PCE-VR-250LM |
|
Ø 280 |
1000 ... 5000 m³/h |
100 m³/h |
PCE-VR-280LF |
PCE-VR-280LM |
|
Ø 315 |
1000 ... 6000 m³/h |
100 m³/h |
PCE-VR-315LF |
PCE-VR-315LM |
|
Ø 355 |
1000 ... 8000 m³/h |
100 m³/h |
PCE-VR-355LF |
PCE-VR-355LM |
|
Anwenderbilder |
Hier sehen Sie den Strömungsmesser
PCE-VR in einem Rohrleitungssystem eingebaut. |
Hier sehen Sie den Strömungsmesser
PCE-VR in einem Lüftungskanal
eingebaut.
|
Muffenversion

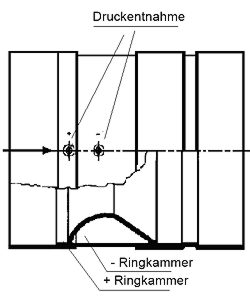

Hier sehen Sie die technische Zeichnung vom
Strömungsmesser PCE-VR Muffenversion. |
Flanschversion

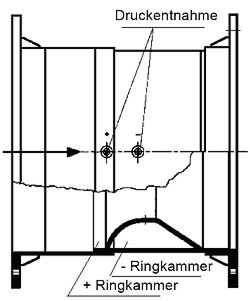

Hier sehen Sie die technische Zeichnung vom Luftdurchflussmesser PCE-VR
Flanschversion. |
|
Lieferumfang |
|
1 x Strömungsmesser PCE-VR mit aufgebautem Anzeige in
m³/h |
|
Erhältliches
Zubehör |
|
-
Werkskalibrierschein
Für Betriebe, welche
den Strömungsmesse in den betriebsinternen
Prüfmittel-Pool aufnehmen möchten.
Dieser
Werkskalibrierschein beinhaltet eine Laborkalibrierung inklusive
Prüfschein mit allen Messwerten.
|
 |
 |
 |
|
Hier sehen Sie weitere
ähnliche Produkte zum Begriff: "Strömungsmesser":
- Strömungsmesser
P-670-M
(für Messungen in Flüssigkeiten (z.B. Wasser), bis
max. 5 m/s, RS-232, Softw.)
|
|
Hier finden Sie die komplette Übersicht
über
alle Messgeräte des Angebotes der PCE Group. |
