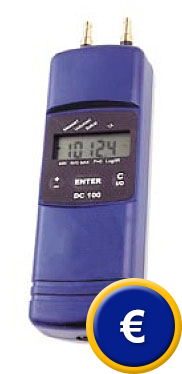

Staurohranemometer
DC-100S
Messgerät zur genauen Messung der Strömungsgeschwindigkeit
von Luft mittels
Pitot-Rohr / Messwertspeicher, Software zur
Datenverarbeitung
|
|
Das
Staurohranemometer dient der genauen Differenzdruckmessung, aber auch zur Messung der
Strömungsgeschwindigkeit von Luft und Gasen. So kommt dieses
Staurohranemometer in Verbin-dung mit einem Pitot-Rohr
vor allem bei der Erfassung hoher Luftgeschwindigkeiten
zur Verwendung.
Darüber hinaus erfasst das Messgerät auch die Temperatur und
die relative Feuchtigkeit.
Der Strömungsgeschwindigkeitsmesser bietet
einen internen Messwertspeicher für 4680 Messwerte pro
Parameter (also max. 18720 Werte). Diese Daten
können mittels der optional erhältlichen IR-Schnittstelle

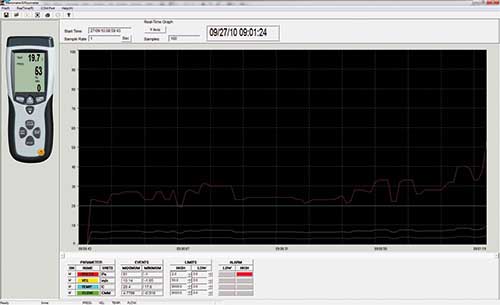

(inklusive USB-Adapter) und der bereits mitgelieferten Software in einen
Computer über-tragen werden. So können Sie bequem Messungen
vor Ort machen und später in Ruhe am PC aus-werten. Neben
dem industriellen Einsatz wird dieses Messgerät auch im
Handwerksbereich zu einer Zugmessung mit gleichzeitiger
Registrierung der Abgastemperatur (nur mit optional
erhältlichem Fühler möglich) z.B. am Kamin verwendet. Eine
Übersicht aller Staurohranemometer sehen Sie
hier. |
-
direkte Anzeige des
Druckes in [Pa] oder der
Strömungsgeschwindigkeit [m/s]
- geeignet für hohe Strömungsgeschwindigkeit
der Luft (bis 120 m/s)
- interner Datenspeicher für 4680 Werte pro
Mess-Parameter (Datensätze)
- Mittelwertberechnung
- geliefert im Koffer inklusive Pitot-Staurohr
(350 x 7 mm), Schläuchen (2 x 1,5 m), Kupp-
lungsstücken (Schnellverschlüsse), Batterien
- ISO-Kalibrierung und Zertifizierung optional
als Zubehör erhältlich
Bedienungsanleitung vom Pitot-Rohr-Messgerät
ansehen / ausdrucken
 |
 |
|
Prinzipskizze
vom Pitot-Staurohr
Messung vom Staudruck q als Differenz des Ge- samtdruckes pges
und dem umgebenden stati- schen Druck p.
Dieses Prinzip wird vor allem an-gewendet, wenn die zu messende
Luft eine sehr hohe Strömungsgeschwindigkeit und eine hohe
Temperatur aufweist.
Das Staurohr ist ein Elementarinstrument zur Er- fassung
der Strömungsgeschwindigkeit von Luft oder Gasen in
Luftleitungen und Luftkanälen. Es ist eine Kombination von
Pitotrohr zur Messung des Gesamtdrucks und einer Sonde zur
Bestim- mung des statischen Drucks.
|
Pitot-Rohr
|
| Technische Daten |
Messbereiche
Druck
Strömung
Temperatur intern
Temperatur extern
Luftfeuchte |
±100 hPa Pa (±100 mbar)
0,1 ... 120 m/s
-20 ... +60 °C
-20 ... +100 °C
0 ... 100 % r.F. |
Auflösung
Druck
Strömung
Temperatur intern
Temperatur extern
Luftfeuchte |
0,01
/ 0,1 / 1 Pa
0,1 m/s
0,1 °C
0,1 °C
1 % r.F. |
Genauigkeit
Druck
Strömung
Temperatur intern
Temperatur extern
Luftfeuchte |
±0,3
Pa vom Messwert
±3 % vom Messwert
±4 °C
±1 °C (0 ... +50 °C), sonst ±2 °C
±2 % r.F. (bis 90 % r.F.), darüber ±3 % r.F. |
|
Interner Speicher |
4680 Datensätze |
|
Kleinste Messfolge |
30 s |
|
Überlastschutz |
17,5 kPa |
|
Schnittstelle |
IrDa |
|
Display |
LCD-Anzeige |
|
Versorgung |
2 x AA-Batterie |
|
Gehäusematerial |
ABS-Kunststoff |
|
Gewicht |
450 g (nur Messgerät) |
| Lieferumfang |
1
x Staurohranemometer DC-100S
1 x Staurohr (350 x 7 mm)
2 x Verbindungsschlauch (je 1,5 m Länge)
2 x Stück Adapter (Schnellverschlüsse)
1 x Temperaturfühler (280 mm an 2 m Kabel)
2 x Batterie
1 x Übertragungs- und Auswertesoftware
1 x Tragekoffer
Bedienungsanleitung |
 |
|
Optional erhältliches
Zubehör |
-
IrDa Datenkabel zur Messwertübertragung vom
Staurohranemometer zu einem PC (mit USB-
Stecker und Treiber-Software)
Wird in Kombination mit der bereits mit dem
Messgerät ausgelieferten Software verwendet. |
 |
-
ISO-Kalibrierung / Zertifizierung
Für Betriebe, welche das Messgerät in den be-
triebsinternen Prüfmittelpool aufnehmen wollen
oder zur jährlichen Rekalibrierung.
Die Zertifizierung nach ISO beinhaltet eine La-
borkalibrierung inklusive Prüfschein mit allen
Messwerten. Der Name der bestellenden Firma
bzw. die Kontaktdaten des Auftraggebers wer-
den ebenfalls auf dem Bericht eingetragen. |
|
- Weitere
Staurohre
Die modifizierte elliptische Kopfform am Stau-
rohr bietet eine
Verringerung des Messfehlers,
welcher durch unterschiedliche
Anströmungs-
winkel während der Messung entsteht. |
|
| -
Staurohr Edelstahl 500 x 7 mm |
| -
Staurohr Edelstahl 795 x 8 mm |
| -
Staurohr Edelstahl 1220 x 9,5 mm |
-
Hoch-Temperaturfühler
Zum direkten Anschluss an das Messgerät (zu-
sätzlich zu dem im Lieferumfang befindlichen
Temperaturfühler.
Einsatzzweck: Messung Abgastemperatur
Messbereich: 0 ... +300 °C |
 |
- Drucker
Zum direkten Ausdruck der Ergebnisse (z.B.
zur Dokumentation der Messdaten vor Ort).
Papierart: Thermopapier.
Papierbreite: 57 mm
Ersatzpapierrollen sind nachbestellbar. |
 |
 |
 |
| Hier
finden Sie die komplette Übersicht über alle
Messgeräte des Angebotes der PCE Group. |
