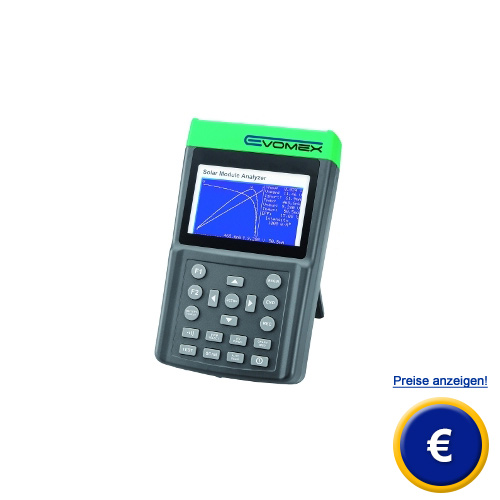

Solarmodul-Tester EVOMEX SMT 200
Bestimmung von Kurzschlussstrom und Leerlaufspannung /
USB-Schnittstelle /
interne Echtzeituhr /  interner Speicher / Grafikdisplay / Akku-Betrieb

Der Solarmodul-Tester EVOMEX SMT 200 ist ein nützliches Hilfsmittel um Solarzellen auf ihre Kennlinien hin zu untersuchen. Im Scan-Modus des Solarmodul-Testers wird der komplette Belastungsbereich (Leerlauf bis Kurzschluss) abgefahren und die elektrischen Größen Strom und Spannung mitgeloggt. Anschließend werden Ihnen neben der Leerlaufspannung und dem Kurzschlussstroms auf dem großen Grafikdisplay dieses Solarmodul-Testers eine Strom/Spannungs-Kennlinie sowie eine Leistungskurve angezeigt. Weiterhin errechnet dieses Gerät, wenn die Fläche der Solarmodule und die Leistung des eintreffenden Lichtes in W/m² eingegeben wird, die Effizienz der Zellen. Im internen Speicher können Diagramme mit allen Messwerten abgelegt werden. Das Auslesen und Auswerten des Speichers geschieht über die im Lieferumfang enthaltene Software mit Hilfe der optisch isolierten USB-Schnittstelle. Ein Export der Daten nach Excel steht ebenfalls zur Verfügung. Aufgrund der kompakten Abmessungen und des möglichen Akku-Betriebs, ist dieses Gerät ideal für den mobilen Einsatz. Die Akkus können über das mitgelieferte Netzteil direkt im Solarmodul-Tester geladen werden. Hier finden Sie Strahlungsmessgeräte welche die Strahlungsintensität über einen längeren Zeitraum loggen um den besten Standpunkt für Solarzellen bestimmen zu können. Hier sehen Sie eine Übersicht aller Waagen für Flächengewichte. Bei Fragen schauen Sie auf die folgenden technischen Daten oder nutzen Sie unser Kontaktformular. Unsere Techniker und Ingenieure beraten Sie sehr gerne zum Solarmodul-Tester oder allen anderen Produkten auf dem Gebiet der Regeltechnik der Messgeräte oder der Waagen der PCE Deutschland GmbH.


              Bedienungsanleitung zum Solarmodul-Tester EVOMEX SMT 200 ansehen / ausdrucken   CE Zertifikat vom Solarmodul-Tester EVOMEX SMT 200   Video zum Solarmodul-Tester EVOMEX SMT 200 ansehen   Software zum Solarmodul-Tester EVOMEX SMT 200   Datenblatt zum Solarmodul-Tester EVOMEX SMT 200   Der Solarmodul-Tester EVOMEX SMT 200



Der Solarmodul-Tester EVOMEX SMT 200



- erstellt eine I/U-Kurve und eine I/P-Kurve von
  Solarzellen

- bestimmt die maximale Leistung der Module

- Effizienzberechnung von Solarzellen

- Grafik-Display mit Hintergrundbeleuchtung

- interner Speicher

- USB-Schnittstelle für die Messdaten- und
  Messkurvenübertragung

- Akkuladegerät integriert

- interne Echtzeituhr

- Netz- oder Batteriebetrieb

- Sicherheit: CAT I / 60V


Technische Spezifikation

Elektrische Spezifikationen

DC Spannungsmessbereiche / Genauigkeit
0 - 6 V 1 mV / ± 1 % ± (1 % von Uleer + 9 mV)
6 - 10 V 1 mV / ± 1 % ± (1 % von Uleer + 0,09 V)

10 - 60 V

10 mV / ± 1 % ± (1 % von Uleer + 0,09 V)
DC Strommessbereich / Genauigkeit
0 - 0,6 A 0,1 mA / ± 1 % ± (1 % von Ikurz + 0,9 mA)
0,6 - 1 A 0,1 mA / ± 1 % ± (1 % von Ikurz + 9 mA)
1 - 6 A 1 mA / ± 1 % ± (1 % von Ikurz + 9 mA)

Allgemeine Eigenschaften

Display 107 x 58 mm, Grafikdisplay,  hintergrundbeleuchtet
Versorgung 8 x 1,5 V AA Batterien oder ext. Netzteil
Schnittstelle zum PC USB
Abmessungen (B x H x T) 157 x 257 x 57 mm
Gewicht 1160 g
Normung EN 61010-1 CAT I 60 V
Umgebungsbedingungen (Betrieb) 0 - 50 °C, max. 85 % r.F.
Umgebungsbedingungen (Lagerung) -20 - 60 °C, max. 75 % r.F.


Ausstattung des Solarmodul-Testers EVOMEX SMT 200

 Das Grafikdisplay des Solarmodul-Testers EVOMEX SMT 200

Das übersichtliche Grafikdisplay erlaubt eine sofortige Einsicht in das Ergebnis der Messung

Die Software zum Solarmodultester EVOMEX SMT 200

Sämtliche Diagramme können zur Dokumentation in die Software übertragen werden

Die USB-Schnittstelle des Solarmodultesters EVOMEX SMT 200                    Das Schnittstellenkabel des Solarmodultesters EVOMEX SMT 200        Das Schnittstellenkabel des Solarmodultesters EVOMEX SMT 200

Die optisch isolierte USB-Schnittstelle ist an der Rückseite des Gehäuses angebracht.


Lieferumfang

1 x Solarmodul-Tester EVOMEX SMT 200, 8 x Akku (1,2 V, 2600 mAh), 1 Satz Anschlussklemmen,
1 x Transporttasche
, 1 x Netzteil, 1 x Software inklusive USB-Datenkabel, Anleitung

Alternative Energien sind momentan ein aktuelles Thema. Eine nicht unbedeutende Rolle dabei spielt die Sonnenenergie welche mit Hilfe von Solarzellen in elektrische Energie umgewandelt wird. Um Solarzellen auf Ihre Effizienz hin zu untersuchen werden I/U-Kennlinien aufgenommen (siehe blaue Linie). Die von einer Solarzelle abgegebene Leistung wird daraus errechnet und ebenfalls eingezeichnet (siehe rote Linie). Aus diesem Diagramm können dann schnell die wesentlichen elektrischen Größen, die maximale Leistung, der Kurzschlussstrom und die Leerlaufspannung abgelesen werden.

Strom-Spannung-Kennlinie einer Solarzelle
