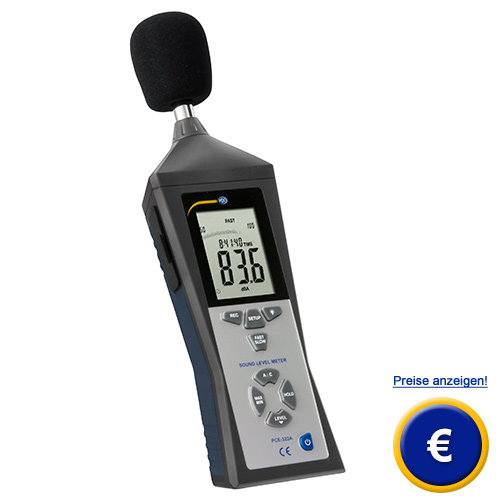

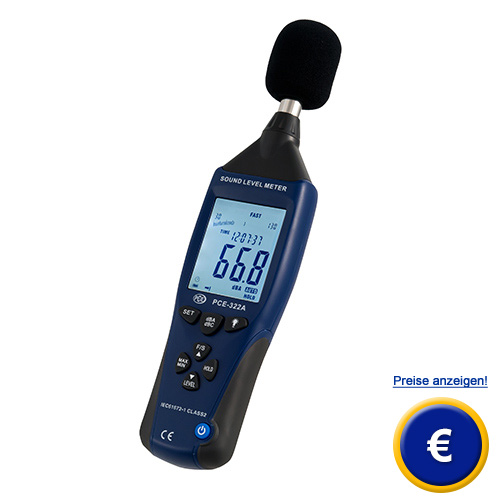

Datenlogger - Schallmessgerät PCE-322 A
Klasse II Schallmessgerät mit Messwertspeicher, USB-Schnittstelle, USB-Kabel, Analogausgang, Übertragungs- und Auswerte-Software, Steckbuchse für Signalausgang

Unser professionelles Schallmessgerät PCE-322 ist besonders geeignet bei Messungen im Bereich Industrie, Gesundheit, Sicherheit und Umgebungsüberwachung wie bei Schallbelästigungen. Mit dem internen Datenspeicher (32.000 Messwerte) ist dieses Schallmessgerät ideal für eine Verwendung in der Langzeitüberwachung. Die Messwerte können mittels dem mitgeliefertem USB Datenkabel vom Schallmessgerät auf einen PC übertragen und ausgewertet werden. Die englische Windows Software bietet Datendarstellung im Tabellen und Grafik-Format. Die "Zoom"- Funktion erlaubt weitere detaillierte Analysen der Schallmesswerte. Ebenfalls können die gespeicherten Messwerte auch in andere Tabellenkalkulationsprogramme, wie z.B. MS Excel übertragen werden. Mit seinen weiteren Ausstattungsmerkmalen, wie mitgeliefertes Mini-Stativ, integrierter Analogausgang, ist das Schall- messgerät einzigartig in seiner Klasse. Ein weiteres Schallmessgerät mit den gleichen Spezifika- tionen aber zusätzlicher LEQ-Analyse-Funktion sehen Sie hier. Alle Schallmessgeräte des Ange- botes der PCE Group sehen Sie hier.

 - USB Schnittstelle für Datenübertragung
 - lauffähig unter allen aktuellen Windows-
   Versionen
 - Analogausgang AC 1 V / DC 10 mV
 - 32.000 Punkte Messwertspeicher (intern)
 - einstellbare Loggerfunktion für eine
 - Langzeitaufzeichnung
 - Min- / Max-Funktion
 - Auflösung 0,1 dB
 - grosses LCD mit Bargraph-Anzeige
 - A und C Frequenzbewertung
 - Frequenzbereich 31,5 Hz bis 8 kHz

 - Impuls, schnelle und langsame Zeitbewertung
 - Datum und Uhrzeit
 - robustes ABS-Kunststoffgehäuse
 - Funktion zur Selbstabschaltung nach
   15 min (wird bei Datenaufzeichnung
   automatisch deaktiviert)
 - 1/2" Präzisions-Electret Mikrophon

 Bedienungsanleitung vom Schallmessgerät ansehen / ausdrucken

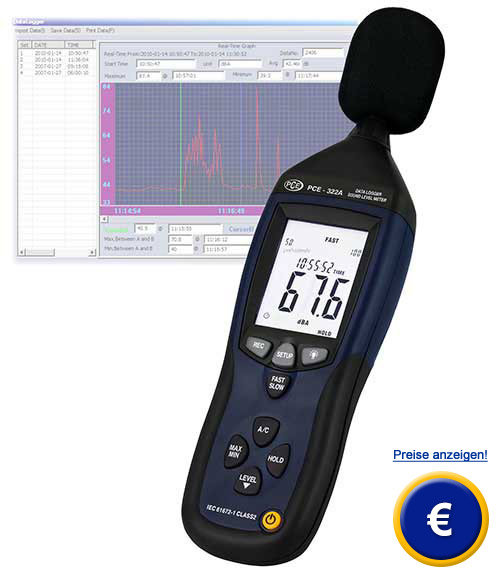

Das Schallmessgerät kann zur reinen Messung oder zur Langzeitaufnahme verwendet werden. Die via USB- Schnittstelle oder Analogausgang zum PC übertragenen Schallmesswerte können in vielfältiger Weise ausgewertet werden.
Die mitgelieferte Software erlaubt es, die Daten auch in andere Verarbeitungsprogramme zu übertragen. Es können Diagramme des zeitl. Verlaufs, Kolonnen und Peak-Darstellungen erzeugt werden. Die Zoom-Funktion ermöglicht es, Einzelwerte genauer zu analysieren.

Auch dient die Software zur  Programmierung des Schallmessgerätes bei Langzeitmessung.

Das Schallmessgerät verfügt über ein Electret-Mikrophon. Es ist ein Typ des Kondensatormikrofons, der den Effekt einer dauerhaft elektrostatischen Polarisierung durch eine Elektretfolie nutzt und keine Speisespannung benötigt. Zwischen den Kondensatorplatten, also auf der Membran oder auf der Gegenelektrode befindet sich eine Elektret-Folie, in der die Membranvorspannung so zu sagen „eingefroren“ ist. Elektrete sind Stoffe, die dauerhaft elektrisch geladen sind. Diese Mikrofone sind mit 90 % Marktanteil die weltweit am häufigsten hergestellten und eingesetzten Mikrofone. Sie sind z. B. auch in Mobiltelefonen oder Kassettenrekordern eingebaut. Der Frequenzgang kann bei diesen Mikrofonen als Druckempfänger (Mikrofon mit Kugelcharakteristik) von 20 Hz bis 20 kHz gehen. In unserem Schallmessgerät sind Mikrofone mit einer maximalen Frequenz von 8 kHz verbaut.

Zur Durchführung von Schallmessungen mittels der Schallpegelmeter haben wir informativ für Sie einige wichtige Punkte zusammengestellt:

   Begriffe / Richtlinien                    Durchführung / Handhabung                 Schall am Arbeitsplatz




    Schallmessgerät PCE-322A im Einsatz bei der Messung von Verkehrslärm (auf Stativ montiert)

Manuelle Bereiche

30 ... 80 dB  / 50 ... 100 dB / 80 ... 130 dB

Auflösung

0,1 dB

Genauigkeit

±1,4 dB

Frequenz

31,5 Hz ... 8 kHz

Datenlogger

32000 Punkte

Bewertung

A , C

Anzeige

sehr grosses LCD-Display mit Bargraph

Betriebstemperatur

0 ... +40 °C, 10 ... 80 % r.F.

Betriebsversorgung

9 V-Block-Batterie (für ca. 30 h Dauerbetrieb)
oder mittels des mitgelieferten Steckernetzteils
etwa bei einer Langzeitmessung

Abmessung

278 x 76 x 50 mm

Norm

IEC 651 Typ II (Klasse II)
IEC 61672-1 (Klasse II)

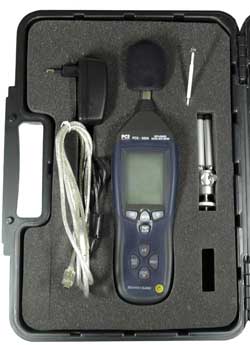

Schallmessgerät PCE-322 A mit Lieferumfang
im sicheren Transportkoffer.

 Hier sehen Sie das PCE-322A mit der optional erhältlichen Mikrofonverlängerung.

Lieferumfang
1 x Schallmessgerät PCE-322 A, 1 x Windgeräuschunterdrücker, 1 x USB-Schnittstellenkabel,
1 x Windows^® -lauffähige Software (englischsprachig), 1 x Analogausgang, 1 x Mini-Stativ, 1 x Kalibrierschraubendreher, 1 x Batterie, 1 x Netzteil, 1 x Gerätebox, Anleitung

additional
Akustischer Kalibrator
Zur Rekalibrierung vom Schallmessgerät -  (die Geräte werden kalibriert ausgeliefert, der Sensor des Gerätes unterliegt der zeitlichen Drift - mit dem Kalibrator können Sie das Schallmeßgerät  immer selbstständig nachkalibrieren und haben so kontinuierlich optimale Messergebnisse).

Mikrofonverlängerungskabel (5 m)
Wenn Sie Messungen in einem beengten Raum  durchführen möchten oder sich das Mikrofon während einer Messung z.B. oberhalb einer Maschine befinden soll, dann können Sie das Mikrofon vom Schallmessgerät abschrauben und es an die Verlängerung anschrauben.

Stativ
Für etwaige Langzeitaufnahmen (z.B. 8 h) an Maschinen, im Verkehrsbereich oder im Raum empfiehlt es sich, das Schallmessgerät  auf einem Stativ zu montieren und in Richtung der Schallquelle auszurichten. Im Lieferumfang befindet sich ja bereits ein Mini-Stativ, welches für den Tisch-Einsatz vorgesehen ist. Das hier optional bestellbare ist ein grosses Stativ, z.B. für den Einsatz im Aussenbereich.

ISO Kalibrierzertifikat
Für Betriebe, die das Schallmessgerät in den betriebsintenen Prüfmittelpool aufnehmen wollen oder zur jährlichen Kalibrierung (wenn man nicht den Kalibrator verwendet). Diese Zertifizierung nach ISO beinhaltet eine Laborkalibrierung inkl. Prüfschein mit allen Messwerten.
