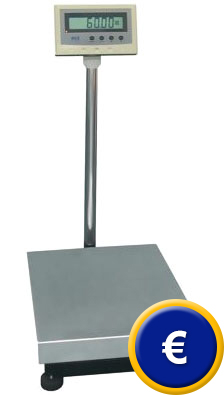

Plattformwaage der PCE-EP P Serie
Zweibereichs - Plattformwaage / höhere Auflösung / Zählfunktion / Summierfunktion /
Stativ abnehmbar / Akkubetrieb / Behälterwiegefunktion / bidirektionale RS-232 Schnittstelle

Die robuste Industrie - Plattformwaage ist ein wahres Multitalent. Das Stativ der Plattformwaage kann bequem zusammen mit der Stativhalterung von der Plattform getrennt werden und ggf. im Tisch versenkt werden. Das Kabel zwischen der Plattform und dem Display ist steckergebunden und ca. 1,6 m lang. Das Display der Plattformwaage ist in einem Edelstahlgehäuse mit der Schutzklasse IP54. Die Montage des Displays kann am Tisch, an der Wand oder am Stativ der Plattformwaage erfolgen.

Zusätzlich zu den Standardfunktionen wie z.B. Zählfunktion, Summierfunktion, Brutto/Netto Wiegung, Grenzwertwiegefunktion und der PEAK Hold Funktion, hat die Plattformwaage noch zwei besondere Funktionen wie die Filterfunktion für dynamische Wiegungen und die Behälterwiegefunktion. Die bidirektionale RS-232 Schnittstelle ermöglicht eine bequeme Kommunikation mit einem PC oder Drucker. Per Abfragebefehl kann das Gewicht der Plattformwaage vom PC abgefragt werden. Eine ähnliche Plattformwaage, jedoch in geeichter Form, bieten wir Ihnen mit der PCE-SD Serie an.

Sollten Sie weitere Fragen zum Plattformwaage PCE-EP P Serie haben, schauen Sie auf die folgenden technischen Daten oder nutzen Sie unser Kontaktformular. Unsere Techniker und Ingenieure beraten Sie sehr gerne bezüglich der Plattformwaage oder allen anderen Produkten auf dem Gebiet der Regeltechnik, der Labortechnik, der Messgeräte oder der Waagen der PCE Deutschland GmbH.

- Singelpoint Plattformwaage (1 Wiegezelle)
- Zweibereichswaage 15 / 30 kg und 60 / 150 kg
- frei einstellbare Messeinheit kg/...
- bidirektionale RS-232 schnittstelle
- Akku- und Netztbetrieb
- Display IP54 geschützt
- Stativ inkl. Stativhalterung abnehmbar
- Abschaltfunktion (deaktivierbar)

- Holdfunktion (friert die Gewichtsanzeige ein)
- PEAK / MAX Wiegefunktion
- Summierfunktion
- Stückzählfunktion
- Tierwiegefunktion
- Grenzwertwiegefunktion MIN / OK / MAX
- Behälterwiegefunktion
- Filterfunktion

Technische Spezifikation zur Plattformwaage PCE-EP P Serie

Messbereich
PCE-EP 30P
PCE-EP 150P

Max. 1 = 15 kg / Max. 2 = 30 kg
Max. 1 = 60 kg / Max. 2 = 150 kg

Auflösung
PCE-EP 30P
PCE-EP 150P

bis 15 kg = 2 g über 15 kg bis 30 kg = 5 g
bis 60 kg = 10 g über 60 kg bis 150 kg = 20 g

Messunsicherheit

± 3 d (dreifache der Auflösung)

Plattformgröße
PCE-EP P1 Serie
PCE-EP P2 Serie

400 x 500 mm
500 x 600 mm

Tarafunktion

Mehrfachtara über den vollen Wiegebereich

Schnittstelle

RS-232 Bidirektional / D-SUB 9 Weiblich

Optional: Analogausgang 4-20 mA  1/1000 +
4 Potenzialfreie Ausgänge LO / OK / HI / Stabil als Impulssignal bzw. Dauersignal einstellbar.

Display

LCD mit 25 mm Ziffernhöhe

Messeinheiten

kg / lb
und frei einstellbare Wägeeinheit wie z.B. kg/m

Kabellänge zum Display

ca. 160 cm / steckergebunden

Spannungsversorgung

6 V / 4,5 Ah Akku oder 9 V / 1,2 A Netzteil (inkl.)
Stromverbrauch ca. 70 mA

Schutzklasse

IP54

Arbeitstemperatur

0 ... + 40 °C / 10 ... 80 % r.F.

Gewicht
PCE-EP P1 Serie
PCE-EP P2 Serie

ca. 13 kg
ca. 15 kg

IP54 Anzeigegerät der Plattformwaage mit beleuchteten LCD Display.

Rückansicht des Displays der Plattformwaage der PCE-EP Serie mit RS-232 Schnittstelle.

Zum vergrößern der technischen Zeichnung der Plattformwaage PCE-EP P1 mit der
Plattformgröße 400 x 500 mm
ist das Bild anzuklicken.

Zum vergrößern der technischen Zeichnung der Plattformwaage PCE-EP P2 mit der
Plattformgröße 500 x 600 mm
ist das Bild anzuklicken.

Lieferumfang Plattformwaage PCE-EP P Serie

 1 x Plattformwaage, Display inkl. Akku, Stativ inkl. Halterung, Netzteil und Anleitung.

Typisches Anwendungsgebiet vom Plattformwaage PCE-EP P Serie

Die Plattformwaage der PCE-EP P Serie bietet ausser der kg und lb Anzeige die Möglichkiet eine frei definierbare Messeinheit einzugeben. Dazu wird ein Umrechnungsfaktor im Bezug auf ein kg hinterlegt und die Plattformwaage zeigt dann die Umrechnung im Display an. Der Nutzer im rechten Bild hat die Kabellänge als Umrechnungsfaktor eingegeben und kann nun die Kabellängen mit Hilfe der Plattformwaage bestimmen. Für die Inventur ist die Plattformwaage der PCE-EP P Serie besonders nützlich, da die Plattformwaage noch ausserdem eine Stückzählfunktion hat. Die Stückzählfunktion kann jedoch im Vergleich zu der frei definierbaren Messeinheit keine Nachkommastelle anzeigen.

Die Plattformwaage der PCE-EP P Serie bietet die Möglichkeit das Stativ inkl. der Stativhalterung von der Plattform zu lösen. Somit kann die Plattformwaage bequem auch als Tischwaage eingesetzt werden. Für den im Bild rechts zu sehenden Dosiervorgang bietet die Plattformwaage die Möglichkiet über den vollen Wiegebereich ein Mehrfachtara durchzuführen. dadurch können also die einzelnen Zutaten austariert werden. Bei besonders sensieblen Zutaten bietet die Plattformwaage einstellbare Filter, die die Reaktion der Plattformwaage verändern und somit auch kleinere Gewichtszunahmen im Display anzeigen können.

optional erhältliches Zubehör

Software Procell
Die mehrsprachige PC Software kann eine Tastatureingabe simulieren und die Daten der Plattformwaage z.B. direkt in Excel übertragen. Es besteht auch die Möglichkeit die Daten im Hintergrund als TXT Datei zu speichern. (Datenkabel nicht im Lieferumfang)
Art.-Nr. PCE-SOFT-Procell

USB Konverter
Der USB Konverter ermöglicht eine direkte Verbindung der Plattformwaage über die RS-232 Schnittstelle zu einer USB Schnittstelle des PC´s. Die Kabellänge des USB Konverters beträgt ca. 170 cm
Art.-Nr. RS232-USB

USB Speicheradapter
Sollte kein PC oder Drucker an die eichfähige Plattformwaage angeschlossen sein, können die Wiegedaten mit Zeit und Datum als TXT Datei auf einem USB Stick gespeichert werden. Der Anschluss erfolgt durch die RS-232 Schnittstelle und der Adapter erfordert eine externe Stromversorgung (Netzteil inkl.)
Art.-Nr. PCE-USM

ISO-Kalibrierung / Zertifizierung
Für Betriebe, welche diese Plattformwaage in den betriebsinternen Prüfmittel-Pool aufnehmen wollen. Das Werkszertifikat wird im internen Prüflabor durchgeführt und ist ein Soll / Ist Vergleich.
Art.-Nr. CAL-TS-150

Schaltausgänge
In die Plattformwaage werden ein Analogausgang 4-20 mA und 4 potenzialfreie Kontakte eingebaut. Wenn die Plattformwaage 0 kg anzeigt liefert die Analogschnittstelle 4 mA und bei der Maximallast der Plattformwaage 20 mA. Auflösung 1/1000 100-350 Ω. Die potenzialfreien Kontakte werden durch die eingestellten Grenzwerte gesteuert. Es sind sowohl Impuls- als auch Dauersignale einstellbar. 5A 30 VDC und 5A 250 VAC. Wenn die Schnittstellen in die Plattformwaage verbaut werden ist kein Akkubetrieb möglich.
Art.-Nr. EP-4-20-PFC

Großdisplay
Sollte die Schriftgröße der PCE-EP P Plattformwaage nicht ausreichen, kann güber die RS-232 Schnittstelle des Displays eine Großanzeige angeschlossen werden. Die Kabellänge zwischen der Plattformwaage und der Großanzeige beträgt ca. 10 m. Die roten LED Ziffern haben eine Zifferngröße von 125 mm.
Art.-Nr. PCE-TP05-W

Etiketten Thermo-Drucker
Zum druck der Ergebnisse aus der Plattformwaage mit Zeit und Datum auf Klebeetiketten. Etikettengröße ca. 57 x 32 mm. (1 Rolle inkl.)
Art.-Nr. PCE-EP 1

Endlospapier Thermo-Drucker
Zum direkten Ausdruck der Ergebnisse aus der Plattformwaage mit Zeit und Datum auf Endlospapier. Die Auslieferung des Druckers erfolgt inkl. RS-232-Druckerkabel und Netzadapter, die Papierbreite beträgt 112 mm.
(1 Rolle inkl.)
Art.-Nr. PCE-BP 1
